齿轮齿条式气缸同步夹紧工装结构

在3C电子小零件压装、汽车零部件精密装配、小型五金件机加工上下料的工位上，经常会遇到需要两侧夹持动作完全同步的场景——如果两侧夹头进给速度不一致，很容易把待加工工件推偏，轻则造成定位基准偏移导致加工尺寸超差，重则直接挤伤工件外观面，尤其是针对薄壁类、易变形的非对称工件，普通单气缸单边夹紧或者双气缸独立控制的方案很难保证动作一致性，这套齿轮齿条啮合的气缸同步夹紧结构，就是针对这类痛点做的定向设计。

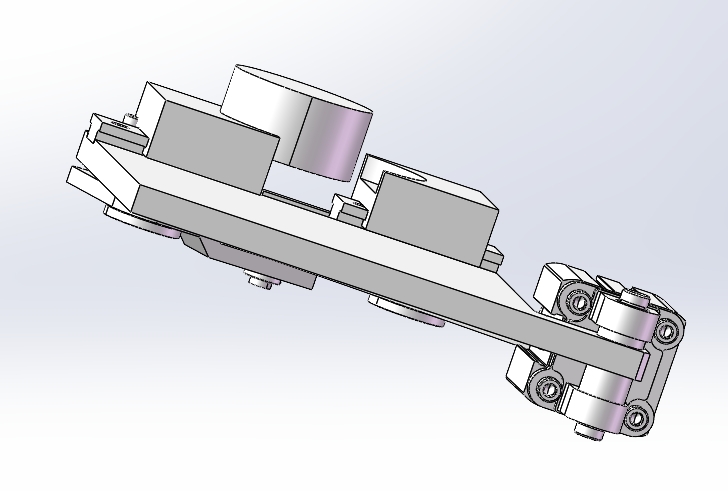

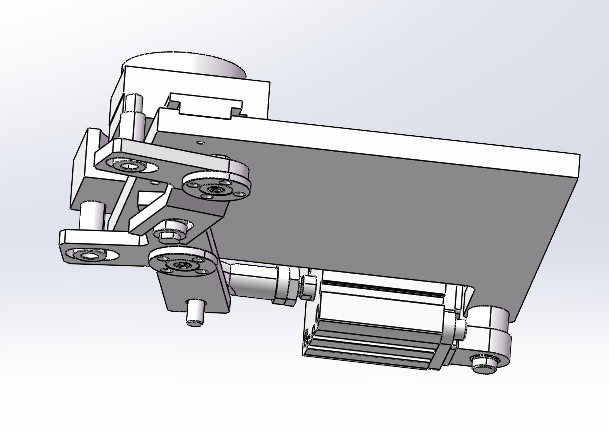

整个机构的安装基准是底部的一体化支撑本体，所有功能部件都集成在这个本体上，不需要额外做复杂的安装转接，本体上预留的沉头安装孔可以直接固定在设备工作台面或者线体工装板上，整体横向安装边界控制在320mm以内，纵向宽度不超过110mm，竖向高度不含顶部安装的检测元件的话只有85mm，对于很多工位空间局促的自动化设备来说，这个尺寸不会占用过多的安装位置，也不会和周边的送料机构、加工主轴产生运动干涉。

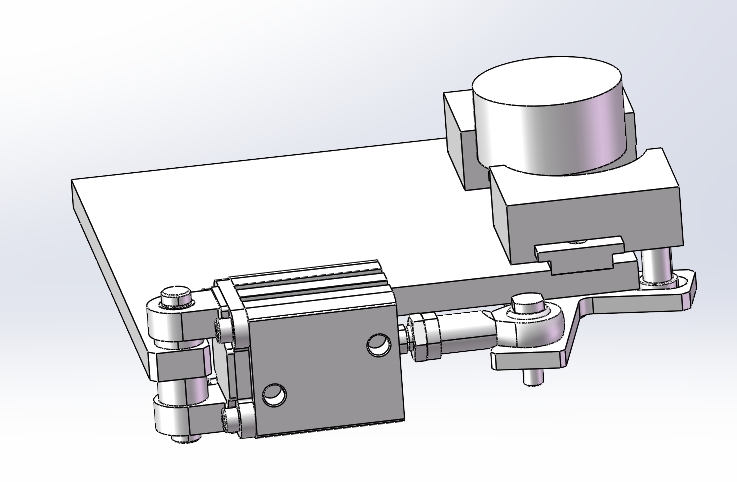

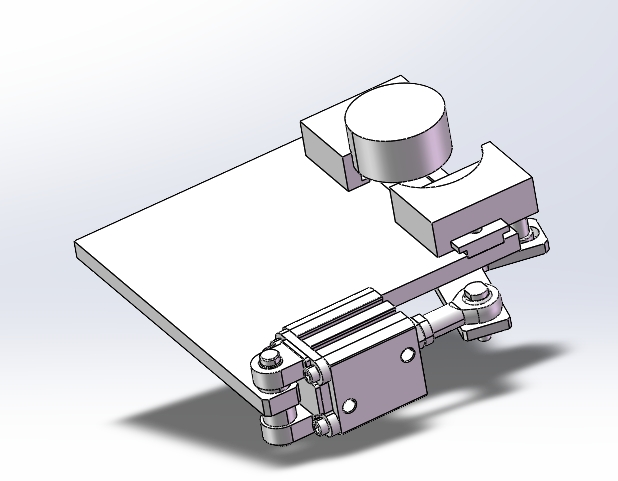

动力源采用的是标准笔形回转夹紧气缸？不对，是标准的直线驱动气缸，缸体直接通过内六角螺钉锁固在支撑本体的侧端安装面上，没有额外的转接支架，气缸活塞杆的输出端直接和中间的主动齿条做刚性连接，避免了转接带来的连接间隙。支撑本体的中间位置通过销轴固定了一个和两侧齿条都啮合的传动齿轮，齿轮两侧对称布置两根和夹头连接的从动齿条，齿条和本体之间通过精密研磨的直线导向槽做滑动配合，导向间隙控制在0.02mm以内，既保证滑动顺畅无卡滞，又不会因为间隙过大造成夹头偏摆。

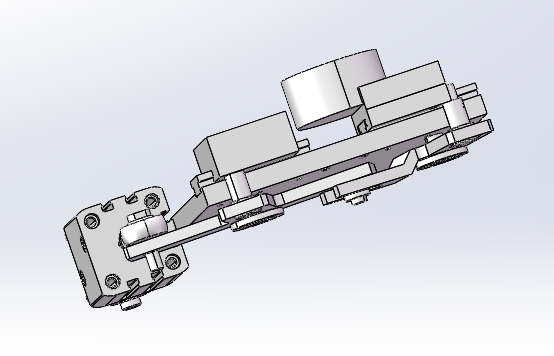

当气缸活塞杆伸出时，会推动主动齿条向前移动，通过中间齿轮的啮合传动，带动两侧的从动齿条以完全相同的线速度向中间收拢，和齿条刚性连接的两个夹头就会同步接触工件完成夹紧动作；当气缸活塞杆缩回时，整套机构反向动作，两侧夹头同步张开松开工件。这种纯机械啮合的同步方式，比双气缸加调速阀节流调节同步的方案可靠性高很多，不会因为气压波动、调速阀漂移、密封圈磨损导致两侧动作不同步，同步精度可以控制在0.05mm以内，完全满足精密装配和加工的夹持定位要求。

夹头部分采用的是可快换的模块化设计，夹头和齿条端部的连接座通过止口定位加螺钉锁紧，针对不同外形的工件——比如圆柱形轴类零件、方形壳体零件、异形冲压件，只需要更换对应型面的夹头就可以快速切换生产型号，不需要改动整套夹紧机构的主体结构，换型时间可以控制在10分钟以内，适配多品种小批量的柔性生产需求。夹头的夹持行程单边可以达到15mm，两侧总行程30mm，能够兼容一定尺寸范围内的工件夹持，不需要因为工件尺寸小幅变化就重新调整机构位置。

在实际工位应用中，这套机构可以直接搭配标准的气动电磁阀控制，不需要额外增加复杂的同步控制回路，气路连接只需要接气缸的两个工作气口就可以完成动作控制，对于电气设计人员来说不需要编写复杂的同步控制程序，降低了设备的电控设计难度。机构的所有滑动摩擦面都预留了润滑脂注油孔，日常维护只需要定期注入少量润滑脂就可以保证长期运行顺畅，齿轮和齿条都采用了中碳钢调质加表面淬火处理，表面硬度达到HRC45-50，长期反复运行不会出现齿面磨损导致的同步精度下降，正常工况下使用寿命可以达到500万次循环以上。

需要注意的是，这套机构的夹持力是和所选气缸的缸径、工作气压直接挂钩的，在选型时可以根据待夹持工件的重量、加工时的切削力大小选择对应缸径的气缸，不需要改动主体的传动结构，比如夹持小型电子零件可以选择16mm缸径的气缸，夹持稍大的机加工零件可以选择20或者25mm缸径的气缸，支撑本体上的气缸安装孔已经做了通用化设计，可以直接适配这几种常用缸径的标准气缸安装尺寸。另外在夹头的夹持面上可以根据需求粘贴聚氨酯防滑垫，既可以增加夹持摩擦力防止工件移位，又可以避免夹头直接接触工件表面造成夹伤，对于外观要求高的工件非常适用。

从结构设计的角度来说，这套机构没有采用复杂的定制加工零件，除了支撑本体、齿轮、齿条这几个核心件需要机加工之外，其余的气缸、紧固件、销轴都是标准件，加工成本和采购成本都比较低，而且整体装配难度不高，只需要保证齿轮和齿条的啮合间隙在合理范围内，就可以顺畅运行，非常适合自动化设备厂商做标准化工装单元批量使用，也可以针对现有老旧设备的夹紧工位做改造替换，解决原有夹紧机构不同步导致的生产不良问题。
