工业废气净化用二级除尘装置结构设计

项目分类:除尘设备 发布时间:2025-06-13 ID:1020116
  • 工业废气净化用二级除尘装置结构设计
  • 工业废气净化用二级除尘装置结构设计
  • 工业废气净化用二级除尘装置结构设计
  • 工业废气净化用二级除尘装置结构设计
  • 工业废气净化用二级除尘装置结构设计

在木工加工、金属打磨、粉体输送、燃煤供热这类产尘工况里,单级除尘往往很难稳定达到排放要求,尤其是入口粉尘浓度波动大、含尘气流夹带粗细混合颗粒的场景,二级除尘机构的配置就成了兼顾处理效率与运行成本的常见方案。这套结构的设计逻辑,是把不同粒径粉尘的捕集环节做了梯度拆分,避免单级过滤元件直接接触高浓度粗颗粒,造成过快磨损或者堵塞。

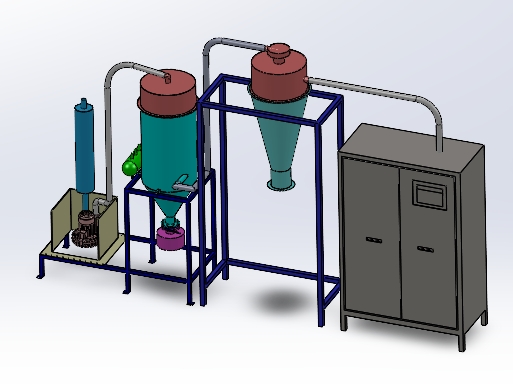

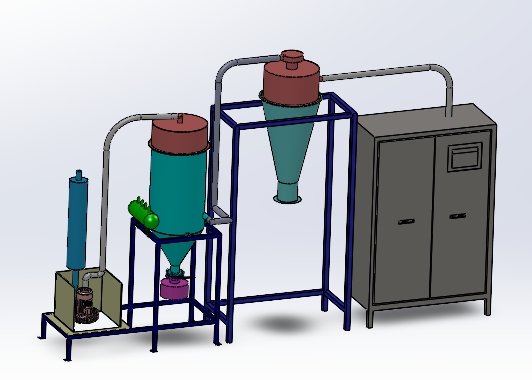

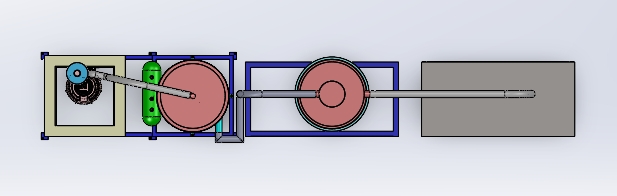

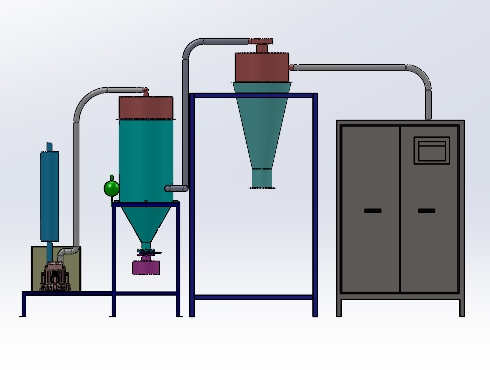

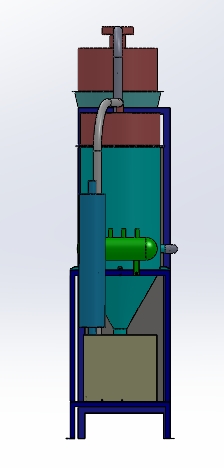

从结构布局来看,整套装置采用立式框架承托,主体筒体坐落在型钢焊接的机架上,底部预留了灰斗与集尘箱的安装空间,机架支腿的高度经过核算,既满足卸灰操作的作业空间,也能适配常规车间的地面安装条件,不需要额外做过高的设备基础。上部的封头区域设置了排气接口与检修人孔,侧面的进气段延伸至筒体内部的导流区,避免含尘气流直接冲刷滤件。

粗分离段设置在筒体中上部,含尘气流进入后首先通过惯性沉降结构,粒径较大的粉尘在气流转向、流速降低的过程中,顺着筒壁滑落至下部灰斗,这一级能先拦下60%以上的大颗粒粉尘,大幅降低后续精过滤段的负荷。精过滤段布置在筒体中部,配套的喷吹清灰结构横向设置在滤件侧方,清灰时压缩空气通过喷吹管定向作用于滤件表面,把附着的粉尘层吹落至灰斗,不需要频繁停机拆检滤件。侧面外置的分气包与管路做了集成式布置,减少了外部管线的零散排布,既压缩了整体占地宽度,也避免现场安装时过多的管路对接工作。

安装边界方面,这套装置的外接接口全部做了标准化适配,进气口、排气口的法兰尺寸匹配常规工业通风管道的通用规格,现场对接时不需要额外做变径转接;机架底部预留了地脚螺栓固定孔,可直接固定在混凝土基础或者钢制平台上,整体重心落在机架支撑范围内,运行时的振动幅度控制在常规通风设备的允许区间内,不需要额外做阻尼减震结构。设备侧面预留了足够的检修空间,滤件更换、清灰机构维护时,操作人员可以在设备侧面完成全部作业,不需要在设备顶部预留过大的吊装作业区,适合层高有限的车间内部布置。

实际工况适配中,这套结构可以根据处理风量的需求调整筒体直径与滤件数量,进气口的导流结构可根据入口粉尘的磨琢性调整耐磨衬板的安装位置,针对金属打磨这类磨琢性强的粉尘,可在粗分离段内壁加装耐磨衬板,延长筒体的使用寿命;针对木工、塑料这类轻质粉尘,可调整清灰的喷吹压力与周期,避免过度清灰造成滤件表面初始粉层破坏,影响过滤精度。灰斗部分的倾斜角度大于粉尘的安息角,避免粉尘在灰斗内壁搭桥堆积,下部的集尘箱采用快开结构,卸灰时不需要工具即可完成集尘抽屉的抽拉清理,降低日常运维的工作量。

从气流组织的设计细节来看,进气进入筒体后不会直接冲击滤件表面,而是先经过缓流区均匀布气,让整个过滤断面的风速保持均匀,避免局部风速过高造成滤件局部过早磨损。排气段设置在上部封头的中心位置,经过滤后的洁净气流通过排气口汇入后续排风系统,整套结构的流道阻力经过优化,在额定处理风量下的运行阻力处于常规除尘系统的合理区间,可适配常规风压的离心风机,不需要选用高压风机来克服额外阻力,能降低配套风机的选型功率与运行能耗。
