八角棱台镂空几何结构零件设计

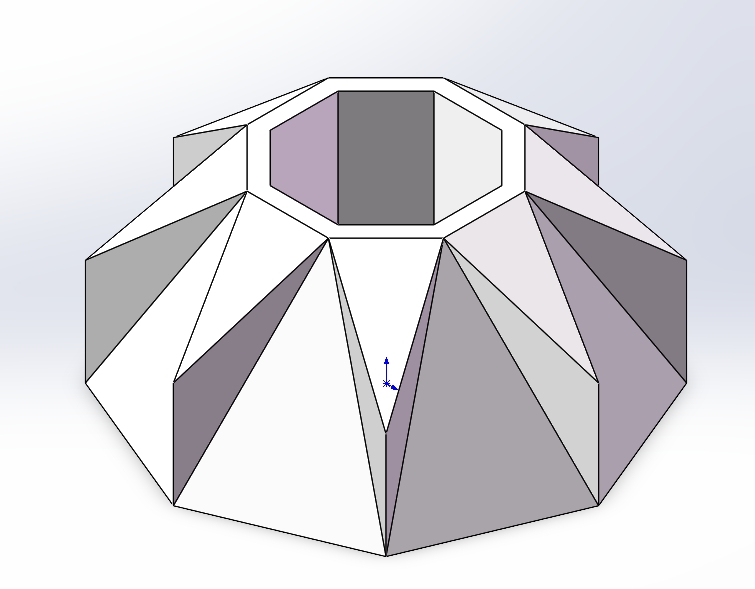

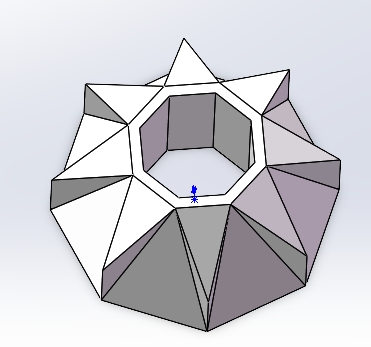

在日常的机械结构设计与建筑装饰构件开发工作中，多面体类异形结构的应用场景远比常规回转体、平面拼接构件更具针对性，这类结构往往需要兼顾力学承载特性与空间造型需求，八角棱台类构件就是其中应用十分广泛的一类。从结构成型逻辑来看，这类构件的基础形态来源于八角棱锥的平行截切，也就是用平行于棱锥底面的平面截取棱锥中段，保留截面与原底面之间的实体部分，最终形成上下端面均为正八边形、侧面由八个等腰梯形面围合的台体结构，而本次涉及的镂空款八角棱台构件，还在台体中心预留了正八边形的贯通空腔，同时在台体外侧延伸出对称分布的三角凸棱结构，进一步拓展了结构的适用边界。

从实际应用场景出发，这类带外侧三角加强棱的中空八角棱台结构，首先在建筑装饰领域有很高的适配性，比如大型公共建筑的采光顶支撑节点、异形幕墙的转接座，这类场景既需要构件有足够的抗扭、抗压性能来承受风载与结构自重，又需要构件本身有规整的几何造型来契合建筑的整体设计语言，八角对称的结构可以实现八个方向的等强度连接，不会出现矩形构件常见的转角应力集中问题，中心的贯通空腔既可以减轻构件自重，还能预留穿线、管线布设的通道，外侧的三角凸棱一方面可以作为装饰线条强化几何质感，另一方面相当于在台体侧面增加了纵向加强筋，能大幅提升构件承受侧向载荷时的结构刚度，避免薄壁台体受挤压出现失稳变形。

在机械传动与零部件设计领域，这类结构也常被用作特殊工况下的轴承座基体、行星轮系的架体连接件，尤其是在需要多方向等速传递扭矩的设备中，八角对称的结构可以保证八个方向的安装定位精度一致，不会出现圆形构件周向定位需要额外加工键槽、定位销孔的问题，外侧的三角凸棱可以直接作为扭矩传递的受力面，与配套的卡槽结构配合实现无间隙周向固定，相比传统的键连接，这种多面贴合的传力方式能将接触应力分散到八个接触面上，大幅降低局部接触压强，减少重载工况下的接触面压溃、磨损问题。中心的贯通空腔则可以用来穿设主轴、布设润滑管路，空腔的内壁可以直接加工为轴承安装位，省去额外嵌套轴套的工序，提升装配效率。

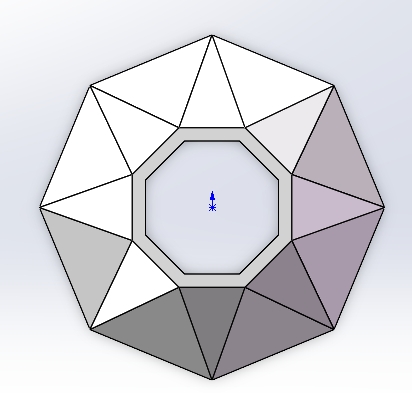

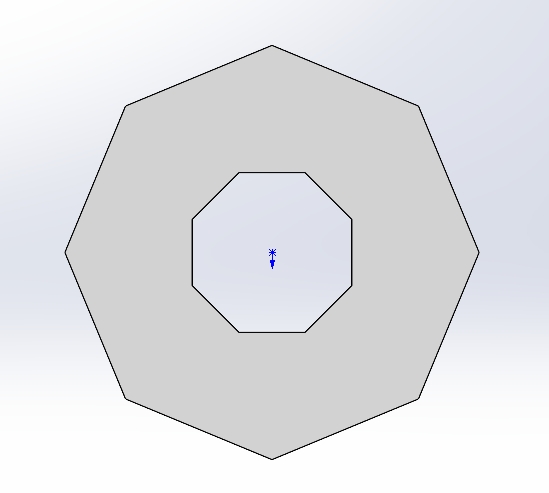

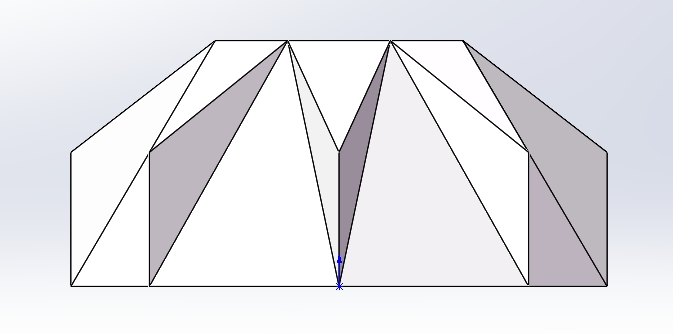

从设计思路层面拆解这类构件的建模逻辑，首先需要确定上下两个正八边形端面的尺寸参数，这两个参数直接决定了构件的整体安装边界：下端面的八边形外接圆直径需要匹配安装基座的固定孔位分布，保证八个角点的位置能对应基座上的安装螺栓孔，避免出现安装干涉；上端面的八边形尺寸则需要匹配上部连接构件的对接尺寸，两个端面的垂直距离也就是棱台的高度，需要根据实际的安装空间余量来确定，同时要兼顾侧面的倾斜角度——侧面梯形面与底面的夹角不宜过小，否则会导致构件成型过程中出现拔模困难、应力集中系数过高的问题，也不宜过大，否则会削弱棱台结构的抗侧移能力。外侧的三角凸棱设计需要注意与棱台侧面的相切过渡，凸棱的高度不能超过棱台的整体高度，避免凸棱边缘出现应力集中导致的断裂，凸棱的厚度需要根据承受的最大载荷来核算，保证在额定侧向载荷下凸棱的弯曲变形量在允许范围内。中心的贯通空腔同样采用正八边形截面，其中心需要与棱台的整体中心完全重合，保证周向质量分布均匀，避免高速旋转工况下出现动不平衡问题，空腔的棱边需要做圆角过渡，减少尖角处的应力集中。

在实际选型应用这类构件时，还需要注意安装边界的校核：构件下端面与安装基座接触时，需要保证八个接触面的平面度符合装配要求，避免出现局部贴合不实导致的受力不均；外侧三角凸棱与配套卡槽的配合间隙需要控制在合理范围，间隙过大会导致传动过程中出现冲击噪音，间隙过小则会导致装配困难、热胀冷缩工况下出现卡滞。如果是用作建筑装饰构件，还需要考虑构件的表面处理工艺适配性，八角结构的多个平面可以方便地做阳极氧化、喷涂等表面处理，不会出现曲面构件常见的涂层厚度不均问题；如果是用作机械承载构件，则需要根据载荷大小选择对应的材质，重载场景下可以选用铸钢材质一体成型，轻载装饰场景则可以选用铝合金或者工程塑料加工，在保证结构强度的前提下控制整体重量。

这类多面体对称结构相比常规的圆柱、方箱类构件，最大的优势在于其周向等强度的特性，八个方向的力学性能完全一致，在需要多方向受力、多节点连接的场景下，不需要额外做局部加强结构就能满足承载要求，同时规整的几何形态也能给设备整体带来更具科技感的视觉效果，这也是这类结构在非标设备设计、创意机械装置开发中越来越受青睐的原因。在建模过程中需要特别注意各个对称面的尺寸一致性，任意一个面的尺寸偏差都会导致整体结构的对称性被破坏，进而影响装配精度与受力均匀性，通常可以先绘制单个方向的截面轮廓，再通过环形阵列的方式生成整体结构，最后对所有棱边做统一的圆角过渡处理，避免尖角带来的加工与使用安全隐患。
