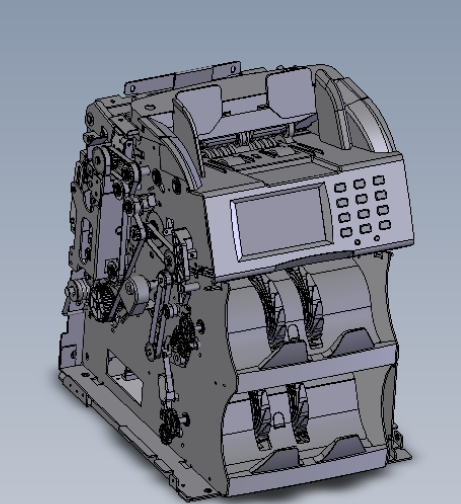

上下光源一体磁敏式三槽捻钞轮纸币清分设备

在银行网点现金处理中心、公交公司票款结算点、商超收银归集后台这类需要高频处理零散纸币的场景里，清分设备的过钞稳定性、卡钞率、维护便捷性直接决定了现金处理的人效，这款上下光源一体磁敏式三槽捻钞轮清分设备，就是针对这类高频作业场景做的结构优化设计。

从实际作业用途来看，它不需要外接额外的图像识别光源模块，集成的上下双光源配合磁敏检测单元，能在纸币高速通过捻钞通道的瞬间，同步完成纸币面额识别、真伪鉴别、新旧程度分类、不同朝向纸币的整理堆叠，三槽捻钞轮的布局可以同时支持三个出钞口的分类归集，不需要像单槽设备那样反复切换出钞通道，单小时处理量能适配中型现金处理点的日常作业需求，哪怕是沾有轻微褶皱、污渍的流通纸币，也能靠捻钞轮的柔性接触面平稳输送，不会出现刮伤纸币或者卡滞的问题。

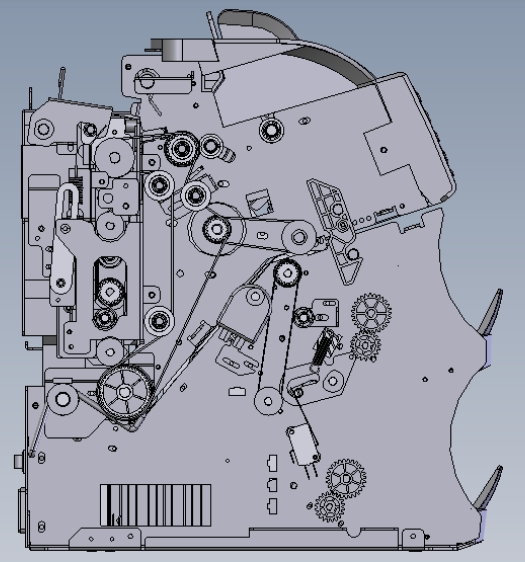

做结构设计的时候，最先考虑的是日常维护的便捷性——一线运维人员大多没有专业的机械拆装经验，所以设备的侧板采用了大角度横向翻转的机构设计，不需要借助螺丝刀等工具，扳动侧边的锁扣就能把侧板翻开，直接露出整个捻钞通道、传感器检测面和捻钞轮组件，日常清理通道里残留的纸屑、灰尘，更换磨损的捻钞胶圈，都能在一分钟内完成，不需要拆解整机外壳。机壳部分的管固定装置采用卡扣式连接，没有多余的螺丝紧固点，内部的走线都沿着管腔排布，既避免了走线外露被运转的齿轮剐蹭，也能在检修的时候快速掀开走线槽排查线路问题，不需要把整束线都拆开梳理。

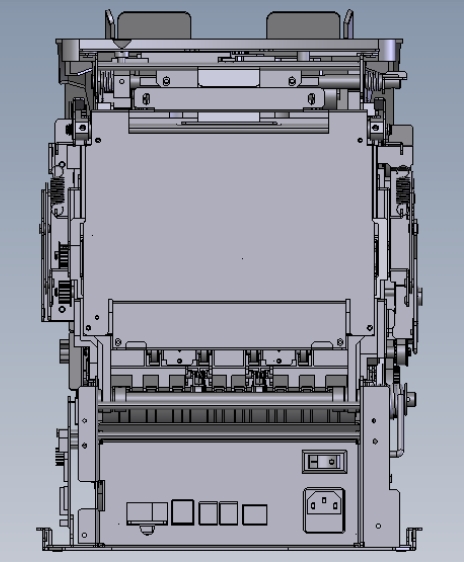

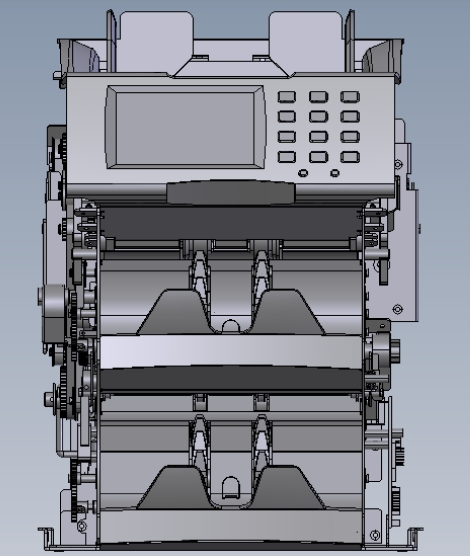

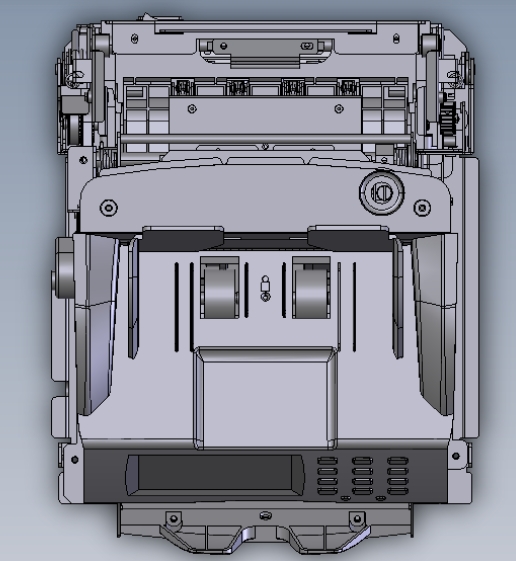

从安装边界和外形尺寸来看，这款设备的整体轮廓适配常规的银行柜台、现金处理工作台的安装空间，底部预留了四个橡胶减震垫的安装位，不需要额外打膨胀螺丝固定，直接放置在平整台面上就能稳定运行，设备后侧预留了电源接口、数据传输接口的避让空间，和后台的现金管理系统连接的时候，线材不会出现过度弯折的情况。进钞台的托板做了可调节的限位结构，不管是处理100元面额的大尺寸纸币，还是小面额的零钞，都能通过调整侧挡板的位置适配纸币宽度，不会出现进钞歪斜的问题。

功能特性上，上下一体的光源设计避免了单侧光源打光造成的纸币防伪标识识别盲区，磁敏传感器的安装位置刚好对准纸币的安全线区域，检测精度不会因为纸币的轻微偏移出现误判，捻钞轮的阻尼参数经过反复调校，每次捻动只输送单张纸币，不会出现重张进钞的情况，出钞口的接钞台做了挡钞弹片设计，纸币堆叠到设定厚度的时候会自动触发提示，不需要操作人员一直盯着接钞台整理。整个传动结构都采用密封式的齿轮组布局，日常运行的噪音控制在办公场景可接受的范围内，不会对网点的营业环境造成噪音干扰，齿轮组的润滑脂采用长效润滑设计，正常使用场景下不需要频繁加注润滑脂，降低了后期的维护成本。
