五吨级平衡重式工业叉车结构展示

在车站货场的散货装卸区、港口堆场的集装箱掏箱作业面、制造工厂的原材料周转区、电商仓库的高位货架存取区，这类五吨级平衡重叉车都是出镜率极高的场内作业设备，和小吨位电动叉车相比，它的额定载荷冗余量更大，能适配单托重量更大的重载货物转运，不需要拆分托盘就能完成整托搬运，作业效率提升非常明显。从结构设计逻辑来看，这类叉车采用的是经典的后置平衡重布局，也就是车身尾部的铸铁配重块和前部货叉承载的货物形成力矩平衡，不需要额外的支撑腿结构，这就意味着它可以直接紧贴货车车厢边缘、货架立柱根部作业，不会被支撑腿卡滞作业空间，适配的作业场景比前移式叉车更宽泛。

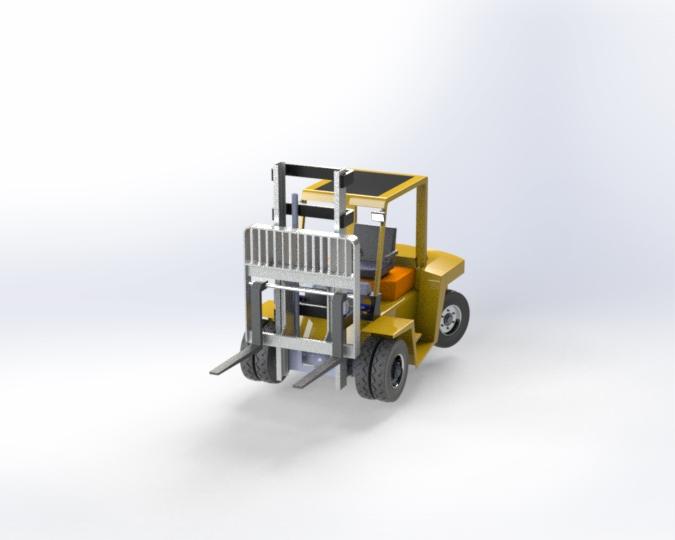

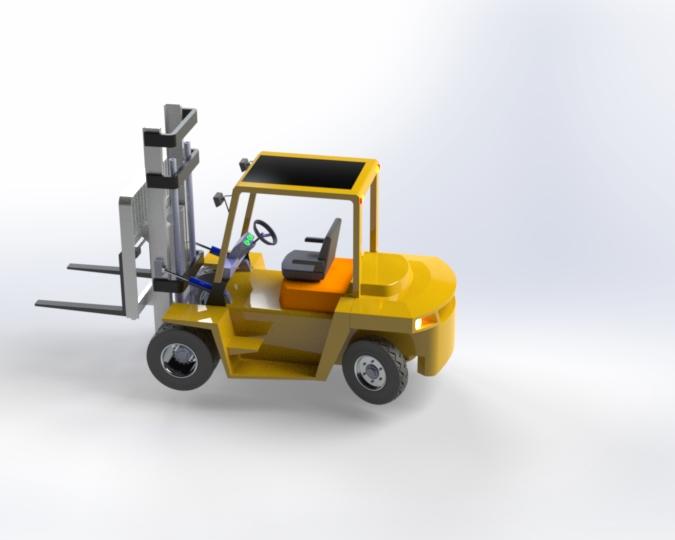

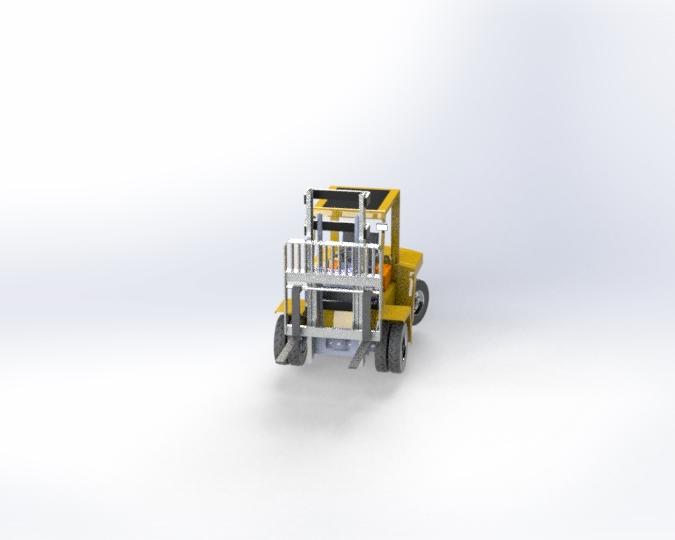

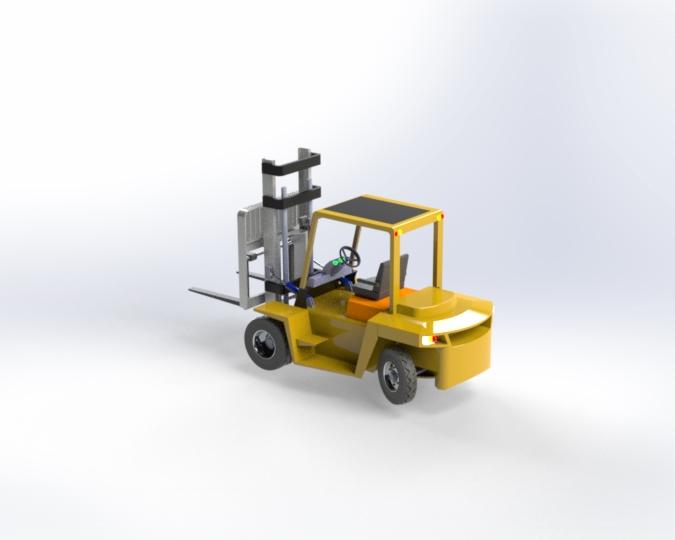

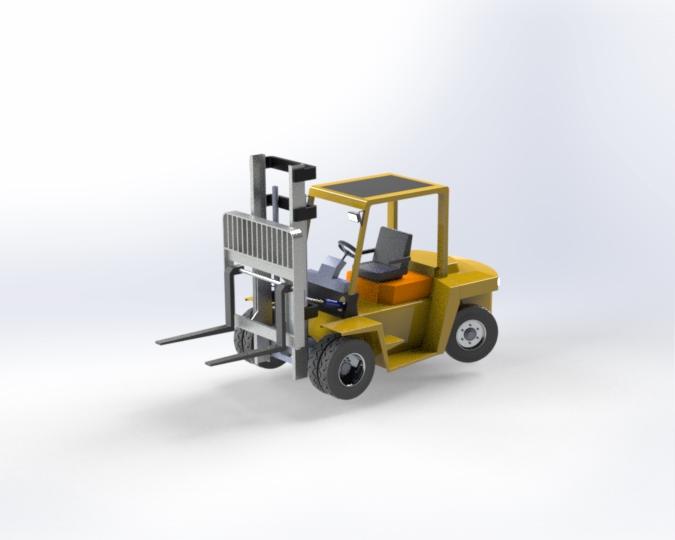

从三维结构的细节来看，整个车架采用的是箱型焊接结构，前部的门架总成嵌套在车架前端的安装支座上，通过倾斜油缸的伸缩可以实现门架前后6度左右的倾角调整，前倾的时候方便货叉快速插入托盘插孔，后倾的时候可以在行驶过程中把货物靠向门架，避免转运途中货物滑落。门架本身采用的是两级嵌套的槽钢导轨结构，内部的起升油缸带动链条传动，实现货叉架的上下升降，标准配置下的起升高度可以覆盖3米左右的常规作业需求，如果是高位仓储场景也可以更换三级全自由门架，不过五吨级车型更多是用于平面装卸，常规两级门架的刚性更有优势，重载下的门架变形量更小。

驾驶区域的布局完全围绕作业便利性设计，座椅采用的是侧向安装的减震座椅，驾驶员不需要大幅转身就能观察到后部的作业环境，方向盘采用的是小直径的全液压转向结构，转向桥布置在车身尾部，转弯半径比同吨位的货运车辆小很多，在狭窄的仓库通道内也能灵活转向。操作手柄全部布置在座椅右侧的扶手区域，分别控制起升、下降、前倾、后倾四个动作，驾驶员的手不需要离开扶手就能完成所有装卸操作，长时间作业的疲劳度更低。车身前部的驱动桥采用的是刚性桥结构，和车架刚性连接，承载全部的前部载荷，驱动轮采用的是大花纹的实心橡胶轮胎，既可以在硬化的水泥路面作业，也能在平整度一般的货场碎石路面行驶，不会像充气轮胎那样容易被尖锐货物扎破。

从安装边界和尺寸适配的角度来看，这类五吨叉车的整车长度（不含货叉）大概在3.5米左右，包含货叉的总长度在4.5米上下，车身宽度在1.8米左右，常规的2.5米宽的仓库通道就能满足转弯作业需求，作业时的最小直角堆垛通道宽度大概在4米左右，在做仓库布局规划的时候，只要预留出这个宽度的通道，就能保证叉车顺畅完成货架存取作业。车身顶部的护顶架采用的是型钢焊接结构，高度在2.2米左右，常规的厂房门、仓库卷帘门都能顺利通过，护顶架的顶部开有网格状的观察口，驾驶员抬头就能观察到货叉举升到高位时的货物状态，不需要探身出车外观察，作业安全性更高。

动力系统的布置在车身中部的座椅下方，常规的内燃机型配置会把发动机、水箱、液压油箱都整合在这个区域，车身两侧开有通风散热的百叶窗，尾部的配重块上开有维修开口，日常保养的时候不需要拆解整个车架就能完成机油更换、滤芯更换等常规维保操作。液压系统的齿轮泵直接和发动机输出端连接，通过多路阀给起升油缸、倾斜油缸、转向油缸提供压力油，整个液压管路的布置都沿着车架内侧的走线槽固定，避免作业过程中被货物剐蹭损坏。货叉部分采用的是标准的挂钩式安装结构，可以根据货物的托盘宽度调整两个货叉的间距，也可以快速更换属具，比如更换纸卷夹、砖块夹、倾翻叉等属具，就能适配不同类型的货物装卸需求，不需要对车身结构做任何改动，拓展性非常强。

在实际作业过程中，这类叉车的行驶速度一般控制在10km/h以内，重载状态下的行驶速度会更低，避免制动距离过长引发安全问题，制动系统采用的是鼓式制动结构，布置在驱动轮上，同时配备了驻车制动机构，停在坡道上的时候也不会出现溜车问题。车身前部的货叉架上装有挡货架，采用钢筋焊接的网格结构，既不会遮挡驾驶员观察货叉尖的视线，又能避免货物向后滑落撞击到驾驶员。前后方都配备了照明和警示装置，在光线不好的仓库内部或者夜间作业的时候，能提供足够的照明范围，车身上的警示灯在作业时会持续闪烁，提醒周边的作业人员注意避让。
