叉车机舱后盖钣金壳体结构设计

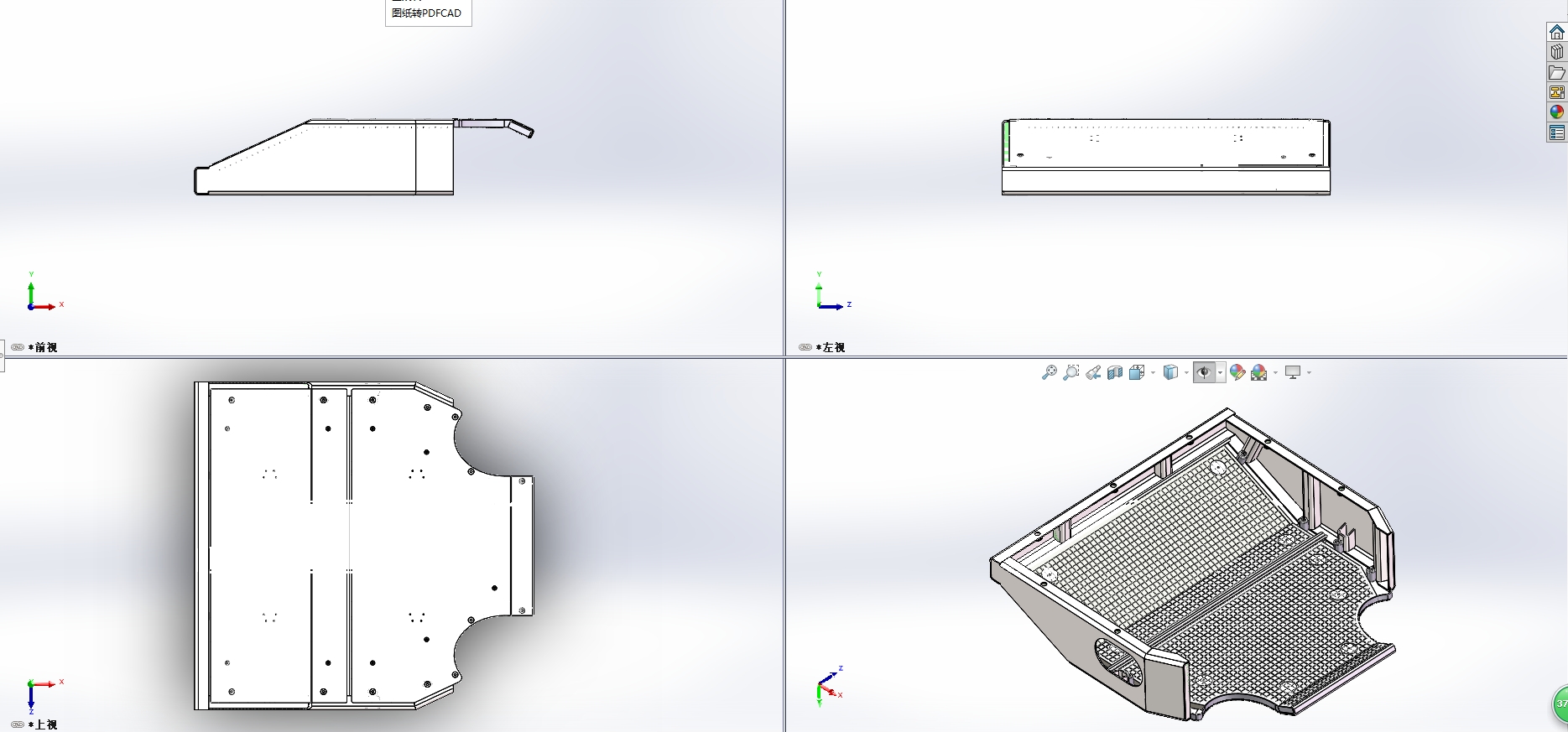

　　在厂内物流转运、仓储堆高作业场景中，叉车作为核心的物料搬运设备，其机舱区域集中布置了动力单元、液压控制阀组、线束管路等核心部件，这些部件直接暴露在作业环境中时，极易被散落的货物碎屑、地面飞溅的泥水、作业过程中的磕碰剐蹭损伤，机舱后盖就是为这一核心区域提供防护的关键结构件。从结构形态来看，该后盖采用板材经切割、弯折工艺成型为整体式壳体，前视方向呈现独特的收窄轮廓，这一造型并非单纯的外观设计，而是匹配叉车机舱前部的车架轮廓，避免在叉车转向、门架前倾后仰动作时与周边部件产生运动干涉。

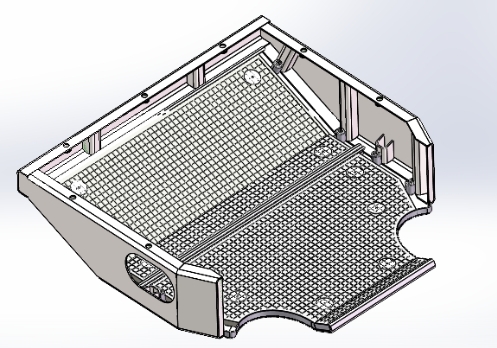

　　左视方向可以看到壳体的整体外廓高度，完全覆盖机舱核心部件的布置高度，不会出现防护盲区；上视平面上分布的多处安装孔，是与车身车架连接的固定点位，孔位的排布完全贴合车架上的预装焊接凸台，安装时无需额外调整适配，直接通过标准紧固件即可完成锁紧固定，装配后壳体与车架贴合面间隙均匀，不会出现异常晃动。三维结构上可以看到壳体内部设置的网格状加强结构，这是因为钣金壳体本身板材厚度有限，大平面区域如果没有加强结构，在设备长期运行的振动工况下很容易产生共振异响，甚至出现板材疲劳变形，网格加强筋在不显著增加整体重量的前提下，大幅提升了壳体的结构刚性，即便操作人员偶尔踩踏后盖进行设备检视，也不会出现凹陷变形。

　　壳体的下部边缘做了圆弧过渡的缺口设计，这一位置是避让机舱下部的管路走线以及维护放油口的预留空间，日常进行机油更换、管路接头检查时，无需完全拆卸整个后盖，即可完成常规维护操作；后盖整体类似罩式的“小房子”形态，一侧通过铰接结构与车架连接（模型中省略了部分铰接标准件），需要对机舱内部核心部件进行大修作业时，可以直接将后盖向上翻起开启，维护完成后闭合即可，兼顾防护性能与维护便捷性。

　　从安装边界来看，该后盖的整体外廓尺寸完全匹配对应吨位叉车的机舱安装空间，左右两侧的弯折翻边卡在车架的定位槽内，限制了壳体的横向窜动，上部的安装孔位与车架凸台一一对应，锁紧后壳体与机舱内部部件保留足够的安全间隙，不会与运转中的动力部件产生摩擦接触；壳体表面的网格结构除了加强作用外，还能在设备运行过程中辅助机舱内部散热，避免防护结构完全封闭导致机舱内部温度积聚，影响动力单元的运行稳定性。在实际作业场景中，该后盖除了防护内部部件，也是叉车外观覆盖件的重要组成部分，规整的轮廓与车身整体造型保持一致，同时其边缘做了折边钝化处理，不会出现锋利的板材切口，避免操作人员上下车时被剐蹭受伤。
