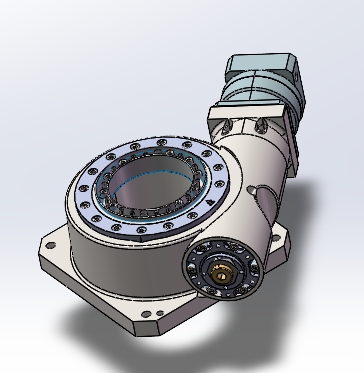

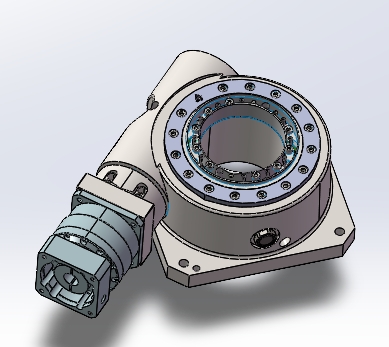

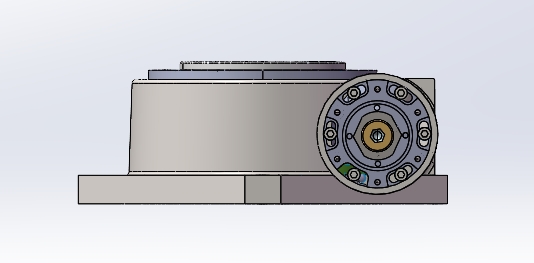

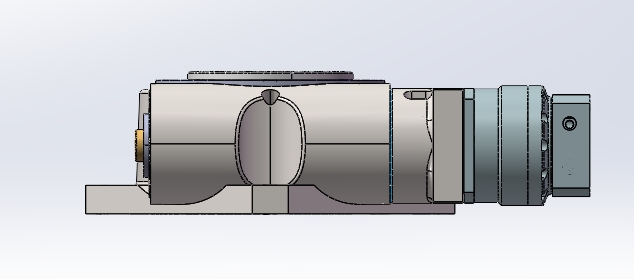

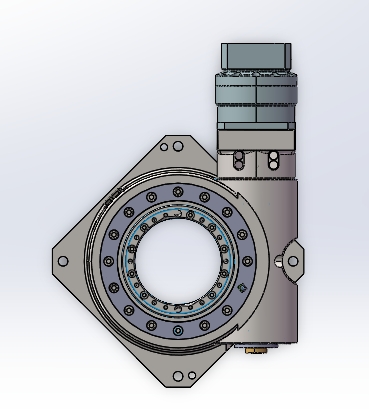

YH90HP型中空精密旋转转台结构设计

　　这款转台采用中空转盘结构，中心通孔可以直接穿过气路管路、动力线缆与信号控制线，所有走线从转台中心垂直排布，不需要额外预留侧面拖链的回转空间，能大幅压缩多工位回转台的整体安装尺寸，对于布局紧凑的桌面型自动化设备、多工位转盘装配站来说，这个设计能直接减少设备的占地投影面积。从传动结构来看，这款转台内置高精度齿轮传动副，传动侧隙控制在极小范围内，回转重复定位精度可以满足多数精密装配、检测工位的角度定位要求，不需要额外加装外置的角度编码器做闭环补偿，就能实现稳定的角度分度动作。在3C电子装配、锂电电芯叠片、光伏组件封装这类对工位回转精度有严苛要求的自动化产线里，中空结构的旋转转台一直是解决工位回转与走线布管冲突的核心部件，YH90HP这款转台的设计逻辑，完全是围绕这类场景的实际痛点展开的。很多做非标设备的工程师都遇到过这类问题：普通回转平台没有中心过孔，气管、传感器线缆、视觉检测的信号线要么从侧面拖链绕行，要么在回转过程中反复弯折，不仅拖链占用的安装空间大，线缆长期弯折的疲劳损耗也会提升设备维护频率，严重的时候线缆磨破短路还会造成产线停线。

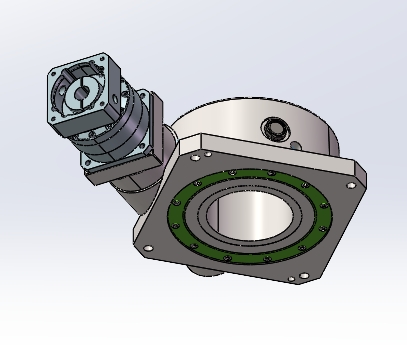

　　很多工程师在选型回转平台的时候，会忽略负载安装面的平面度与回转跳动参数，这款转台的输出转盘端面经过精加工处理，安装工装夹具、吸盘、检测模组的时候，不需要额外再做端面修磨，就能保证工装的回转同轴度，减少装配时的调校工作量。转台的安装底座采用一体化的块状结构，底部预留了标准的安装螺孔阵列，既可以直接水平安装在设备台板上作为回转工位使用，也可以垂直安装作为立卧转换的分度轴使用，安装边界的设计充分考虑了非标设备的多样化安装需求，不需要额外设计转接法兰就能适配多数常规安装场景。

　　在动力适配方面，这款转台的输入轴接口可以直接匹配标准规格的AC伺服马达或者步进电机，电机安装法兰采用通用的接口尺寸，工程师在做动力选型的时候，只需要根据负载转动惯量、所需回转扭矩匹配对应功率的电机即可，不需要额外定制连接法兰或者联轴器，能缩短设计阶段的选型周期。实际应用中，这类中空转台常被用在多工位循环装配线、视觉检测回转台、激光打标分度工位、点胶作业回转工位上，搭配对应的伺服驱动器可以实现任意角度的分度定位，也可以配合外部传感器实现连续回转的速度控制。从结构细节来看，转台的输出端轴承采用跨距布置的方式，能承受一定的径向负载与倾覆力矩，在安装带有偏载的工装夹具时，不需要额外加装辅助支撑轴承，就能保证回转过程的平稳性，避免因为偏载造成的传动齿面异常磨损，延长设备的维护周期。转台的外壳采用密封式结构设计，能阻挡车间环境里的粉尘、切削液飞溅进入传动腔，在有少量切削液、粉尘的机加工上下料工位也能稳定使用，不需要额外加装防护罩。

　　很多初次做回转工位设计的工程师，容易在转台选型时只关注扭矩参数，忽略中心过孔的尺寸、安装面的螺孔分布、输出端的承载能力，这款YH90HP转台的中心过孔尺寸可以满足常规规格的气路、多芯线缆穿过的需求，安装螺孔的排布也适配多数标准工装的安装尺寸，在做三维建模装配的时候，可以直接将转台模型导入装配体，匹配对应的电机模型、工装模型，不需要反复核对安装接口尺寸，能减少建模阶段的出错概率。在做设备布局设计的时候，这款转台的整体外形方正，没有突出的外置结构，周边的安全防护、传感器安装支架都可以紧贴转台底座布置，不会出现结构干涉的问题，对于需要紧凑布局的多工位设备来说，能有效提升空间利用率。传动部分的齿轮副采用润滑脂密封润滑，日常使用不需要频繁补充润滑剂，维护工作量远低于采用同步带传动的回转平台，也不会出现同步带长期使用后松弛、需要重新张紧的问题，长期运行的精度保持性更好。在做负载校核的时候，工程师只需要根据工装与工件的总重量、回转时的转动惯量、运行时的加速度，匹配对应规格的电机即可，转台本身的传动刚性足够支撑常规的精密装配、检测作业需求，不会出现回转到位后晃动、定位偏移的问题。
