仓储物流用动力滚筒输送线结构设计

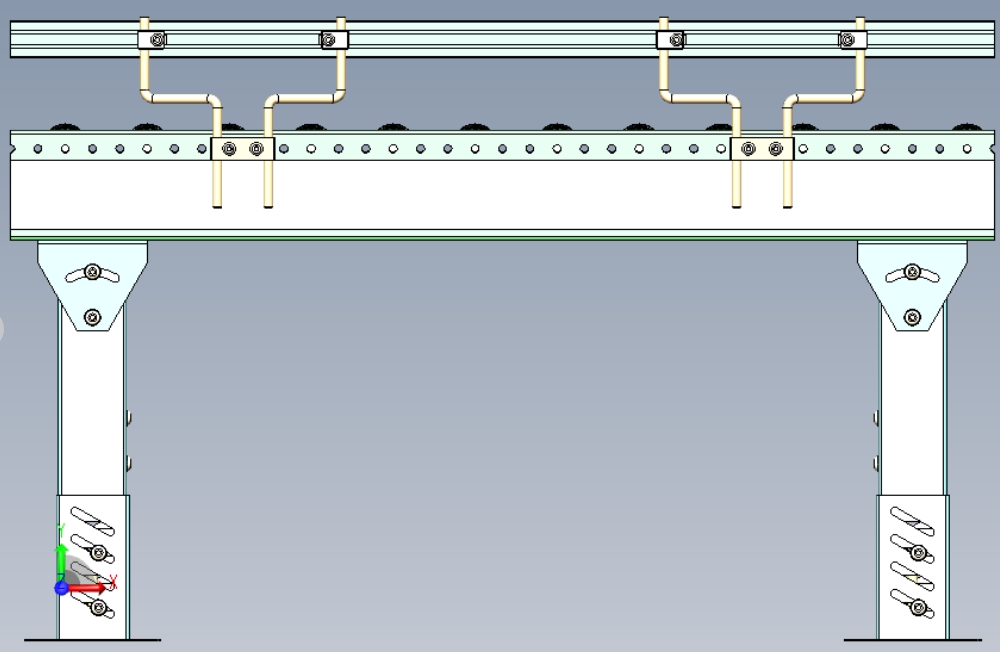

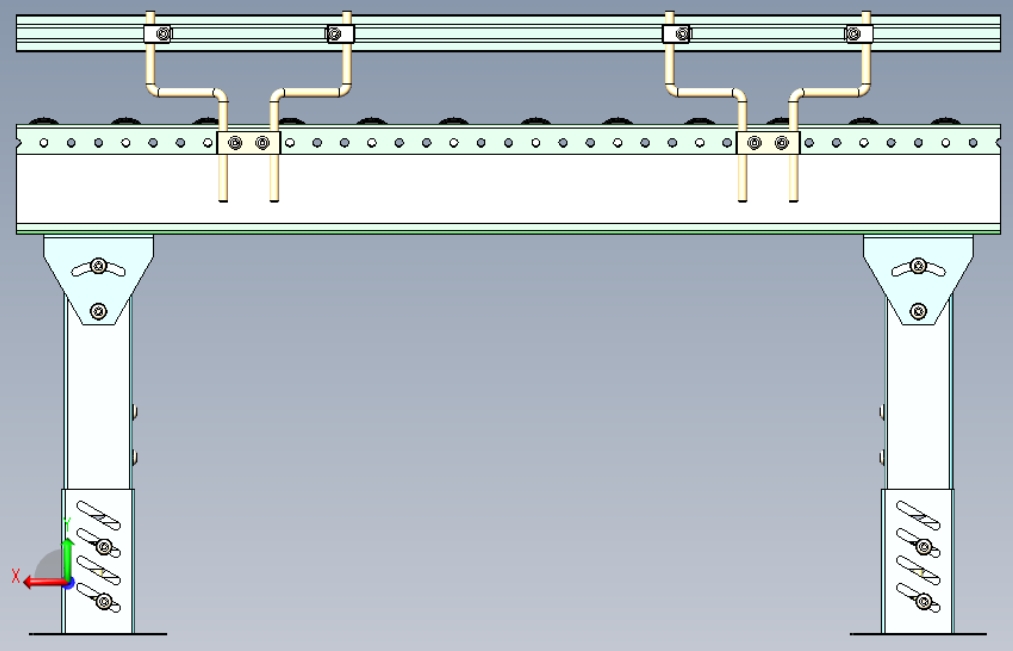

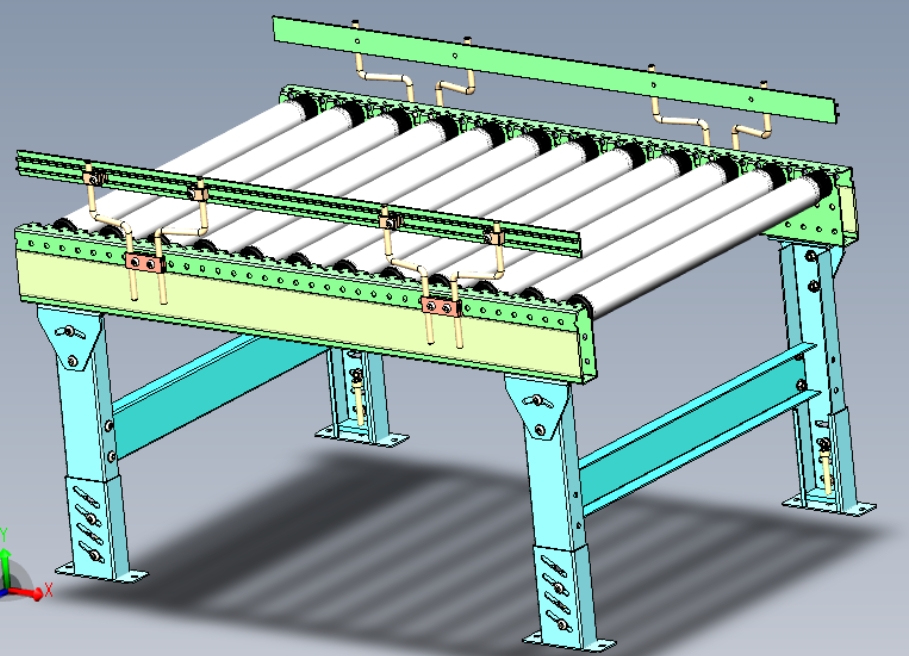

　　在智能仓储的拆零拣选、整托出入库环节，以及生产车间的工序间工件流转场景里，滚筒输送线是承担平面横向物料移载的核心设备，区别于皮带输送易打滑、不适合硬质箱体底面输送的特性，滚筒类输送设备对底部平整的周转箱、工装托盘、硬纸箱类载具适配性更强，日常运维中仅需定期检查滚筒转动灵活性、更换磨损轴承即可，维护成本远低于柔性输送类设备。这款滚筒输送线采用双侧立式机架支撑结构，机架选用标准矩形钢管焊接成型，安装时可通过底部调节支脚调整整体水平度，适配地面存在5mm以内高低差的安装场景，单段标准输送段的有效输送宽度可根据载具尺寸调整，常规适配400-800mm宽度的周转载具，段长可根据车间布局拼接，单段独立单元长度控制在2-3m区间，避免长跨距下机架中部出现挠度变形影响滚筒水平度。

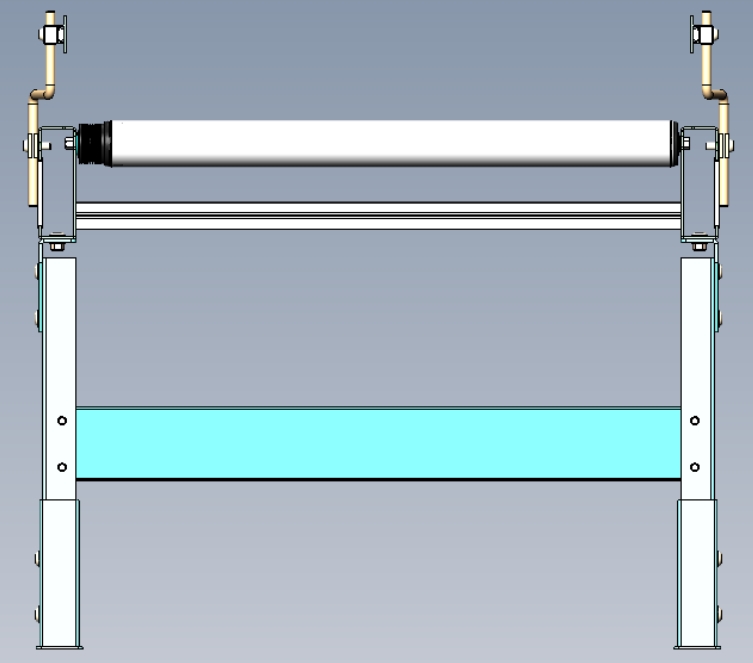

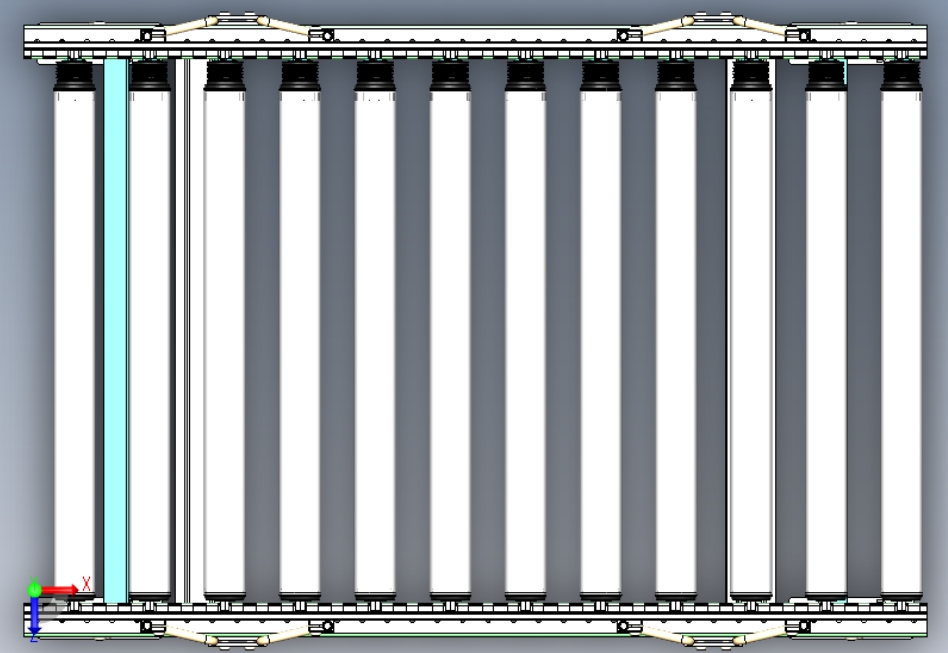

　　设计阶段优先考虑了载具输送的稳定性，滚筒间距设置遵循载具底面至少同时接触3根滚筒的原则，避免小尺寸载具在输送过程中出现卡滞、倾斜掉落的问题，滚筒本体采用表面镀锌处理的碳钢材质，端盖内置深沟球轴承，转动阻力小，可适配动力驱动或无动力重力输送两种模式，若采用重力式布局，可将机架整体设置3-5度的倾斜角度，依靠载具自身重力实现无动力滑移，适合从高位卸货区向低位分拣区的固定路径输送；若配置动力驱动，可在机架侧部安装驱动电机，通过多楔带或O型带带动单根或多根滚筒转动，实现定速输送，线速度通常控制在0.2-0.5m/s区间，匹配人工拣选或自动扫码设备的作业节奏。

　　设备两端的安装支架预留了与其他输送段、移栽机构、升降台对接的安装孔位，可直接通过螺栓拼接组成复杂的输送网路，侧部预留的传感器安装位可按需安装光电传感器，实现载具到位检测、堵料停机、积放控制等功能，配合车间的WCS系统可实现物料路径的自动调度。从安装边界来看，设备整体高度可根据现场作业面高度调整，常规作业面高度设置在750-850mm区间，匹配人工站立操作的舒适高度，机架侧部与车间墙体、其他固定设备的安全预留距离不小于100mm，方便后期运维人员进入检修，驱动单元若采用侧装布局，需额外预留300mm的电机安装与维护空间，避免与周边设备产生干涉。

　　在实际工况应用中，这类滚筒输送线可承担单载具50kg以内的物料输送需求，适合电商仓储的包裹分拣、汽车零部件车间的工序间工件转运、冷链仓库的整箱货品出入库等场景，相比人工搬运，可大幅降低作业人员的重复劳动强度，减少搬运过程中因人工操作失误导致的货品磕碰、跌落问题，同时输送路径固定，可避免车间内物料转运的路线混乱问题，提升车间整体的物流周转效率。设计过程中针对滚筒的跳动量做了严格控制，组装后滚筒径向跳动量控制在0.5mm以内，避免载具输送过程中出现跑偏、晃动问题，机架焊接后做整体去应力处理，避免长期使用后出现焊接变形导致的滚筒轴线偏移，所有外露钣金件均做倒角处理，避免安装与运维过程中出现划伤风险，驱动部位加装安全防护罩，符合车间设备的安全防护规范。
