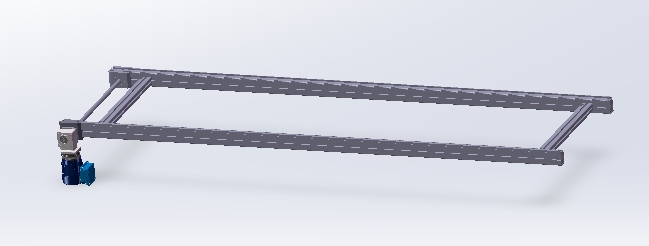

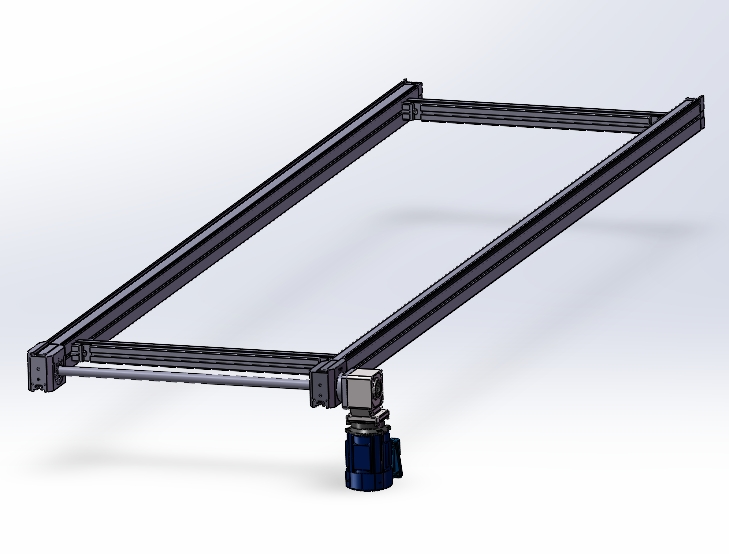

640规格窄幅同步带输送线结构设计

在食品饮料后段包装工位、医药制剂分拣动线、电商仓储小件分拣段、汽车零部件工序间转序这类对输送平稳性有较高要求的场景里，窄幅同步带输送线的适配性远高于普通平皮带或滚筒输送结构。这款长宽尺寸均为640单位的同步带输送线，正是针对小范围工位间短距离物料转运需求开发的结构，整体采用侧装驱动的布局形式，将驱动电机布置在输送线体的端部侧方，而非传统的端部直连结构，能最大程度压缩线体端部的轴向安装空间，适配设备排布紧凑的生产工位。

从实际使用场景来看，这类窄幅输送线通常承担单条产线内相邻工位的物料传递任务，比如瓶装药品的灯检工位到贴标工位的短距离输送、小尺寸五金零件的加工工位到检测工位的转运，不需要承担长距离、大负载的输送任务，因此设计时优先考虑结构紧凑性与传动平稳性。线体的主承载梁采用单根矩形截面型材加工，两端通过加工有轴承安装位的端板固定从动辊与主动辊，同步带套在两端辊轮上，张紧结构集成在端部从动辊的安装座上，通过调整安装座的前后位置即可实现同步带张紧度的调节，不需要额外设计复杂的张紧轮结构，减少了后期维护的调整点位。

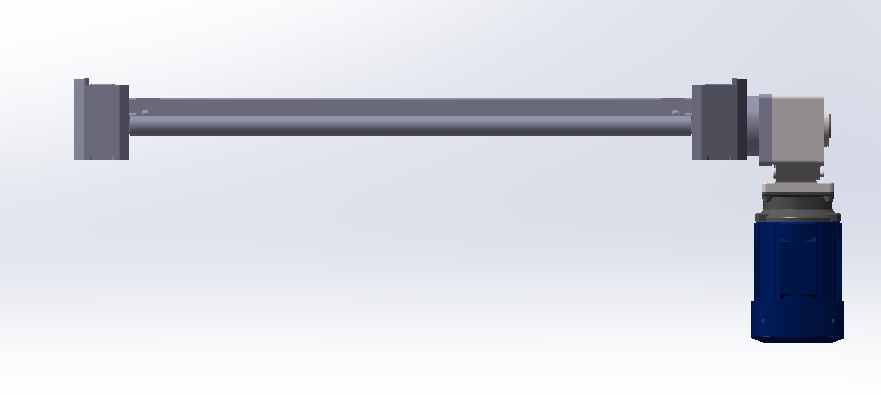

驱动端采用直角传动的布局，伺服电机通过直角减速机构将动力传递到主动辊轴上，这种布局的优势在于电机不会沿线体长度方向外伸，整个线体的安装边界可以控制在长宽640单位的方形区域内，对于安装空间受限的桌面型自动化设备、集成式小型工作站来说，不需要额外预留电机的安装空位，设备整体布局可以更紧凑。同步带作为输送载体的核心优势在于传动比准确，不会出现普通平皮带打滑丢转的问题，输送速度的控制精度更高，对于需要精准对位的工位，比如配合机械手取放料的场景，输送线的启停位置精度可以控制在更小的误差范围内，不需要额外增加过多的定位挡块结构。

从结构设计的细节来看，线体的承载面高度可以根据对接工位的高度需求调整支撑腿的长度，本次展示的结构采用侧装驱动的悬臂式支撑，也可以根据安装需求更换为底部四点支撑的形式，适配不同的安装场景。同步带的带面采用平带结构，没有额外的挡边或挡板，适合输送底部平整的盒类、瓶类、小型托盘类工件，如果需要输送易滑落的圆柱形工件，也可以在带面加装可拆卸的挡条，不需要改动主体框架结构。两端的辊轮采用腰鼓型加工设计，能自动修正同步带运行过程中的跑偏问题，减少运行过程中皮带蹭边的磨损问题，延长同步带的使用寿命。

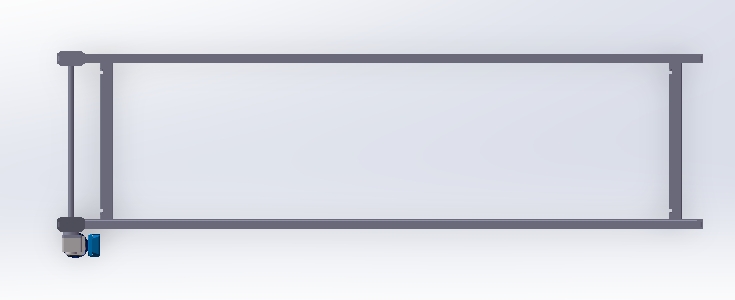

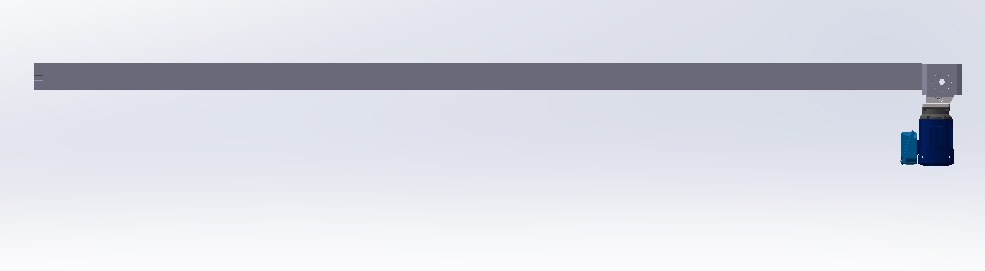

在安装边界方面，这款输送线的主体框架长宽均为640单位，驱动电机向下延伸的高度可以根据所选减速电机的型号调整，常规选型下整体高度不超过200单位，安装时只需要在底部预留对应的固定孔位即可，不需要额外搭建大型支撑机架。线体的自重较轻，整体结构没有冗余的加固结构，因为窄幅输送的负载通常在10kg以内，单根矩形型材的强度完全可以满足承载需求，过度加固反而会增加不必要的成本与安装重量。日常维护时只需要定期检查同步带的张紧度，清理带面残留的物料碎屑，不需要频繁加注润滑油，因为端部辊轮采用密封轴承结构，能适应多粉尘、有少量清洁喷淋的生产场景，比如食品车间的日常清洁消毒环节，不会因为少量水渍溅入导致轴承过早损坏。

不同于宽幅的重载输送线，这类小尺寸同步带输送线的设计核心是在有限的空间内实现稳定的物料输送，不需要考虑大负载下的框架形变问题，因此可以将更多的设计空间留给驱动结构的集成化布置，让整体结构更简洁。在实际选型搭配时，可以根据输送速度的需求选择不同减速比的直角减速机，输送速度范围可以覆盖每分钟几米到几十米的区间，适配不同生产节拍的工位需求，不管是慢节拍的人工辅助工位，还是快节拍的全自动化生产线，都能通过调整驱动参数匹配对应的输送速度。同时因为同步带本身的耐磨特性，长期运行下的带面磨损量远小于普通PVC平皮带，更换周期更长，能减少设备运维的配件成本与停机时间。
