伺服控制轴承自动压装工装设备

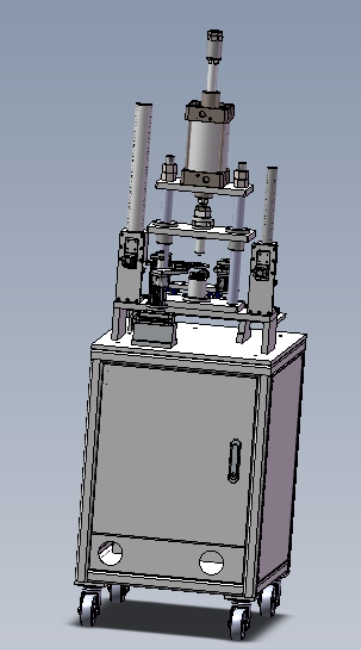

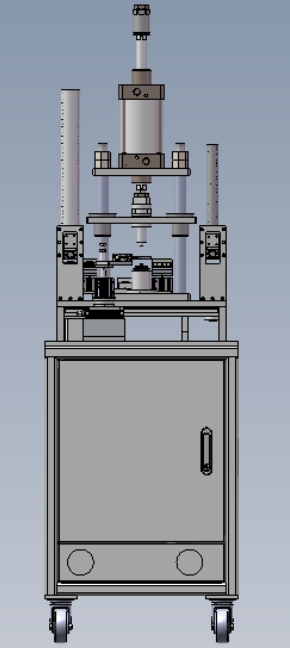

　　这款轴承自动压装设备正是针对这类装配痛点开发的专用工装，整体采用立式压装布局，下部为一体式焊接机柜作为承载基础，机柜底部配置可调脚杯，可在车间硬化地面上快速调平，抵消地面平整度偏差对压装同轴度的影响，机柜内部预留了电气控制元件、伺服驱动器的安装空间，走线全部采用线槽分隔，强弱电分离避免信号干扰。上部压装执行单元采用伺服电缸作为动力输出核心，相比传统气缸液压缸，伺服电缸可通过脉冲指令精准控制压头的进给速度与输出压力，压装过程中可实现多段速度切换：在压头接触轴承上端面的初始阶段采用低速进给，避免高速冲击对轴承端面造成磕碰，待轴承进入安装孔导向段后切换为中速压装提升效率，在接近压装终点位置再次降速，同时实时采集压力与位移数据形成压装曲线，一旦压力超出设定阈值或是位移未达到合格区间，设备会自动判定压装不合格并触发报警，避免不合格品流入下道工序。在汽车零部件、精密电机、通用五金加工的装配环节中，轴承与安装座的压装质量直接决定了回转部件的运转寿命与工作精度，传统以液压或气动为动力源的压装设备，往往只能设定固定的压装行程终点，无法实时采集压装过程中的压力与位移数据，一旦工件存在镗孔尺寸偏差、轴承自身公差波动，很容易出现压装力过载导致轴承内部滚道损伤、保持架变形，或是压装不到位引发的轴承跑圈、转动卡滞问题，这类缺陷在成品终检环节很难通过外观排查，往往会流到终端用户侧引发早期失效，给整机厂商带来售后与口碑损失。

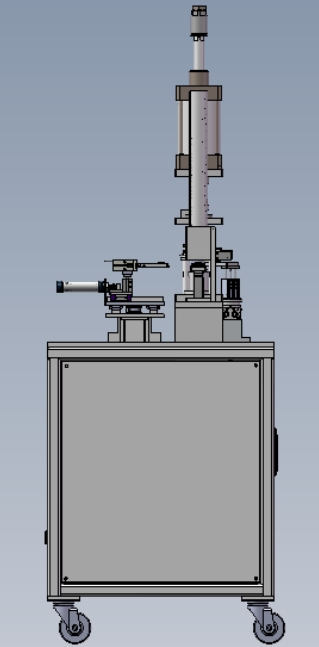

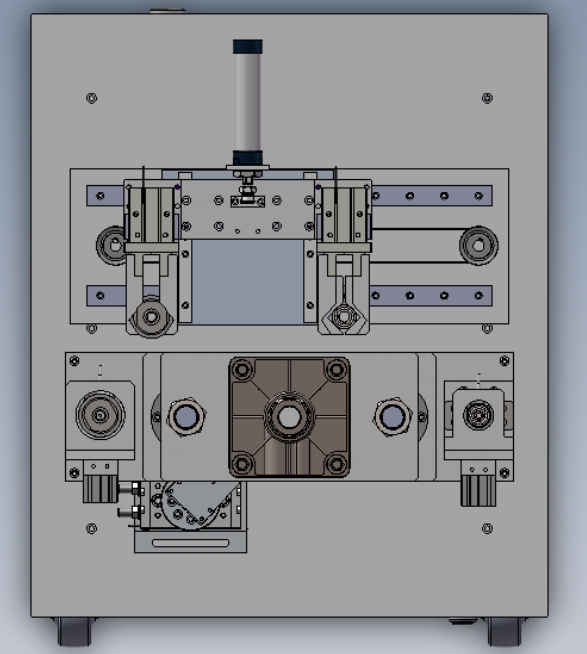

　　设备左侧配置了多工位回转上料机构，可同时放置多组待压装的工件与轴承，操作人员只需在上下料工位完成工件装夹，回转台会自动将待压装工位旋转至压头正下方，压装完成后再转回到上下料位，整个过程无需人工将手伸入压装作业区域，既提升了上下料的效率，也规避了压装过程中的安全风险。压头部位采用快换式结构设计，针对不同型号的轴承可快速更换对应尺寸的压头，压头与轴承接触的端面采用硬度较高的模具钢材质，表面做淬火处理避免长期压装出现凹陷，压头与电缸输出轴之间配置了浮动接头，可抵消少量的同轴度偏差，避免压装过程中出现偏载导致轴承内圈受力不均。

　　设备的安装边界充分考虑了车间产线的布局需求，整体占地面积控制在1.2米长0.8米宽的范围内，整机高度不超过1.8米，可直接嵌入现有装配产线作为一个工站使用，不需要对现有产线做大规模改造，设备的气源与电源接口都布置在机柜后侧下部，方便现场布线接管。在功能设计上，设备预留了压装参数存储功能，可针对不同型号的工件存储对应的压装速度、压力阈值、位移区间参数，换型时只需调用对应参数配方即可，不需要重新调试参数，同时压装过程的压力位移数据可本地存储，满足装配环节的质量追溯要求，一旦后续出现轴承装配相关的质量问题，可直接调取对应工件的压装曲线排查问题原因。

　　回转台的定位采用精密凸轮分割器实现，重复定位精度可控制在0.02mm以内，保证每次上料后工件的中心与压头中心保持同轴，避免压装偏斜。设备的操作面板布置在机柜正面的人机易达高度，操作人员可通过面板快速切换手动/自动模式，手动模式下可单独控制压头升降、回转台转动，方便设备调试与故障排查，自动模式下只需按下启动按钮即可完成整套压装循环。针对压装过程中可能出现的工件卡滞问题，压头部位配置了过载保护机制，一旦压力超过设备额定最大压装力，电缸会自动回退避免设备结构受损。整体结构设计充分考虑了日常维护的便利性，机柜后侧采用可拆卸门板，日常检修电气元件、润滑运动部件时无需拆解设备主体结构，回转台与压装单元的润滑点都布置在易操作位置，可定期加注润滑脂保证运动部件的运转精度。
