销盘式摩擦磨损性能测试实验装置

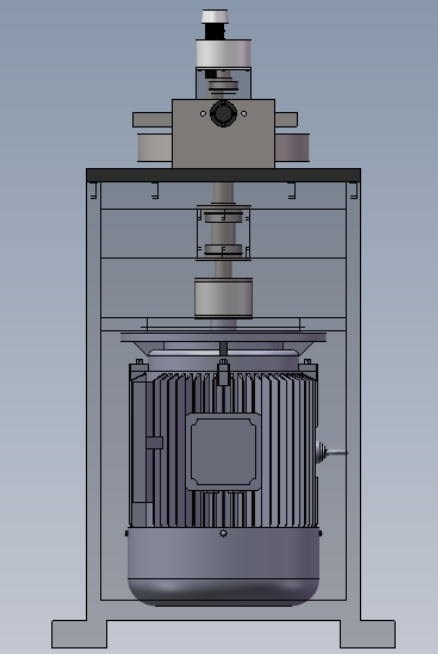

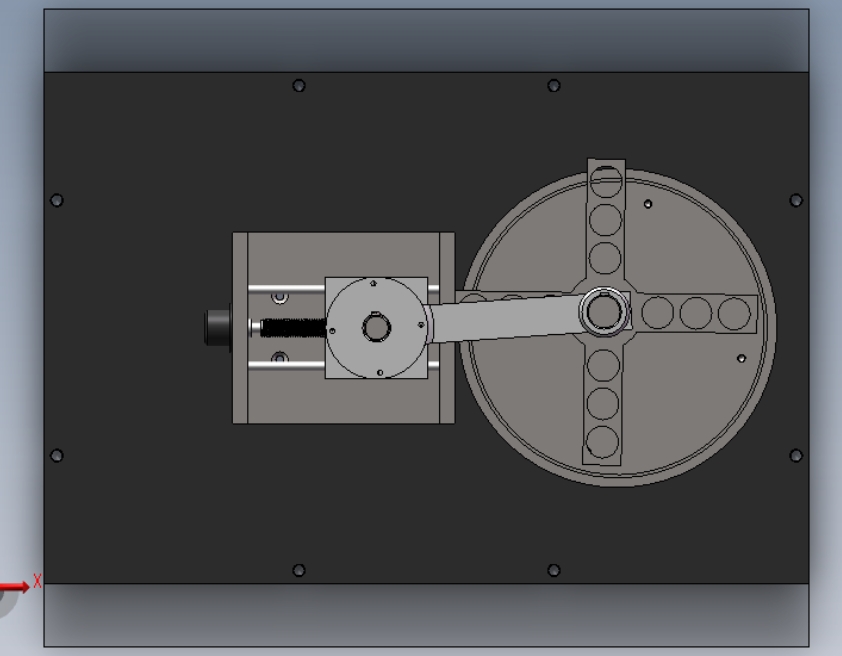

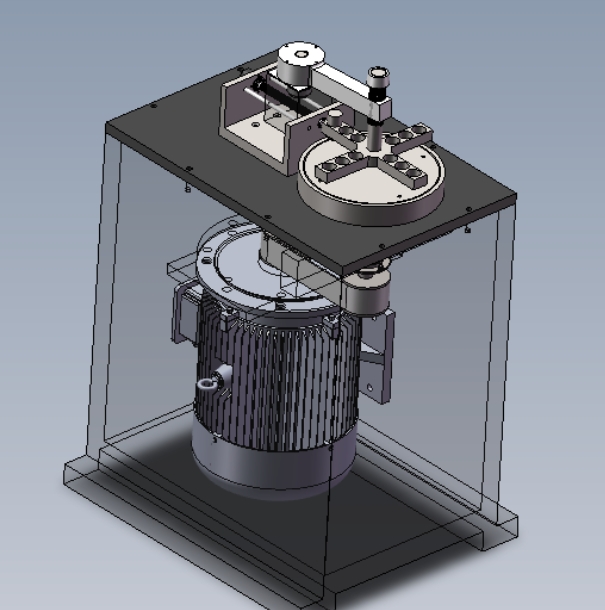

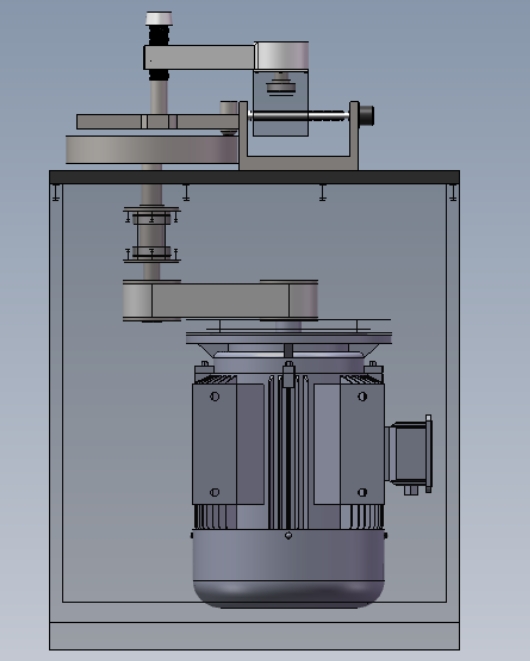

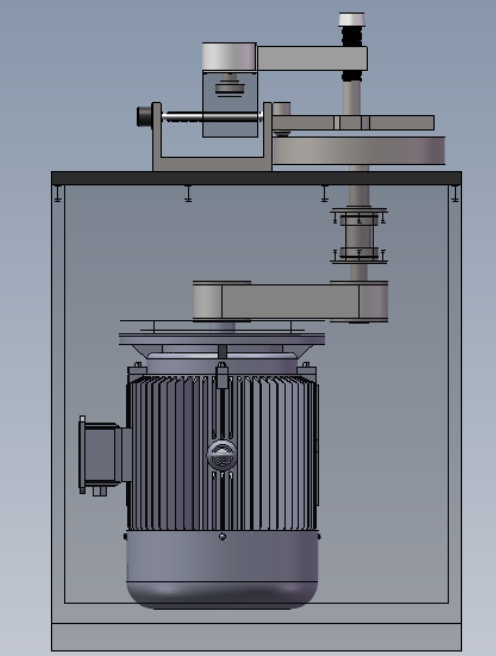

　　在材料表面工程、润滑材料研发、金属热处理工艺验证这类细分领域，摩擦磨损试验机是实验室里出镜率极高的基础测试设备，不管是高校材料学院的课题研究，还是工业端耐磨涂层、润滑油脂的性能抽检，都需要靠这类设备获取精准的摩擦系数、磨损量数据，来判定材料或工艺的实际耐磨表现。这套装置采用立式主轴加载的结构布局，下部集成驱动动力单元，主轴竖直向上布置，上部设置可更换的试样装夹工位，能同时适配销盘、环块、球盘这几种主流的摩擦副接触形式，不用额外更换整套主轴结构，只需要更换对应夹具就能切换测试模式，适配不同的测试标准要求。

　　从结构设计逻辑来看，动力单元被完全集成在下部的封闭箱体内，一方面能隔绝动力运转产生的振动传递到上部测试工位，保证测试过程中摩擦副接触压力的稳定性，另一方面也能避免测试过程中磨屑、润滑介质飞溅到动力部件内部，延长设备的维护周期。上部的加载臂采用水平悬臂结构，砝码加载的工位设置在悬臂末端，加载力通过杠杆比例换算后垂直作用在上方试样上，力值传递路径没有多余的传动环节，能减少力值损耗，保证加载精度，同时加载臂上设置了直线导向结构，避免加载过程中出现侧向偏移，防止摩擦副出现偏磨导致测试数据失真。设备的安装边界需要预留足够的操作空间，下部箱体的占地尺寸适配常规实验室试验台的承重要求，不需要额外做地基固定，只要试验台平面度满足安装要求，调平设备支脚就能直接投入使用。上部测试区域周围预留了传感器安装位，可以根据测试需求加装摩擦力传感器、温度传感器、磨损量位移传感器，不需要对原有主体结构做打孔改装，传感器的走线可以顺着悬臂内部的走线槽布置，不会干扰测试部件的运转。

　　在实际测试场景中，针对不同的测试样品，比如经过渗碳处理的金属试样、喷涂陶瓷涂层的耐磨件、添加了固体润滑剂的复合材料，都可以通过更换下部的旋转试样盘，调整主轴转速来模拟不同线速度下的摩擦工况，转速调节范围覆盖低速重载到高速轻载的常见工业摩擦场景，能模拟轴承配合面、齿轮啮合面、密封件接触面这类典型工业摩擦副的实际工作状态。设计过程中特意将试样装夹位置设置在设备正面的操作高度，操作人员不需要俯身或者抬手就能完成试样的装夹、拆卸，测试过程中也能直观观察摩擦副的运转状态，上部的加载机构设置了限位保护结构，当磨损量达到设定阈值时会自动抬起加载臂，避免过度磨损损坏设备主体结构。

　　设备的框架主体采用型材拼接加钣金封板的结构，在保证整体刚性的前提下控制了整体重量，方便实验室内部的移位调整，所有转动配合部位都设置了密封结构，防止测试过程中产生的细小磨屑进入配合间隙造成卡滞，日常维护只需要定期给导向部位加注润滑脂，检查主轴的跳动精度就能满足长期使用的要求。针对有润滑介质的测试场景，下部试样盘位置可以加装可拆卸的油槽，用来盛装润滑油或者其他润滑介质，模拟油润滑条件下的摩擦磨损性能，油槽采用快拆结构设计，测试完成后可以直接取下清理残留的磨屑和废油，不会污染设备的其他部位。
