蟹饲料加工用蟹肢碾压辊结构设计

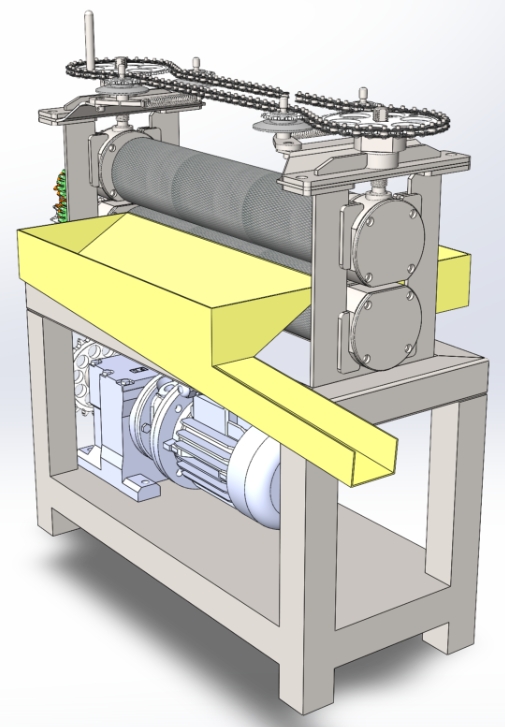

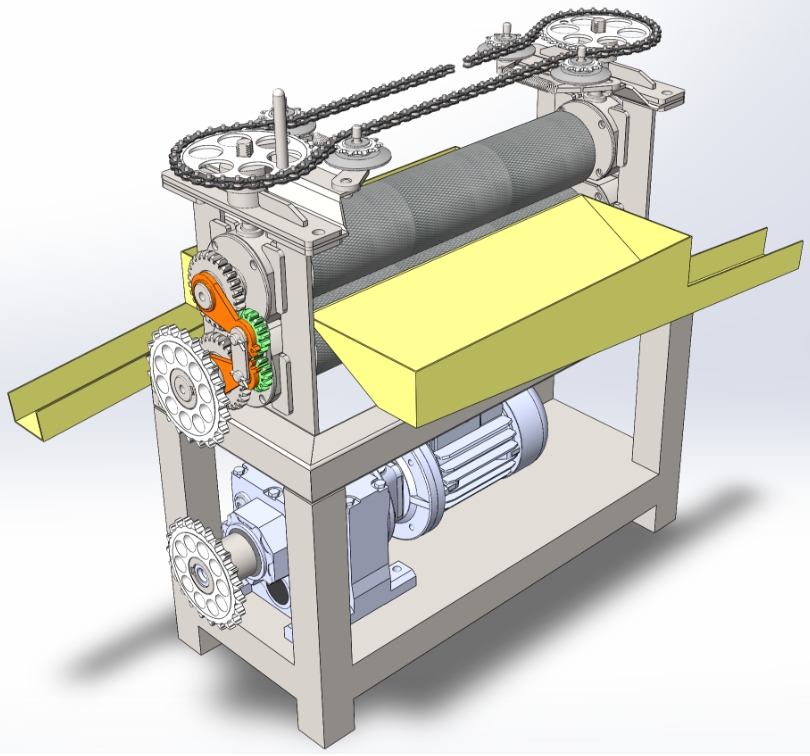

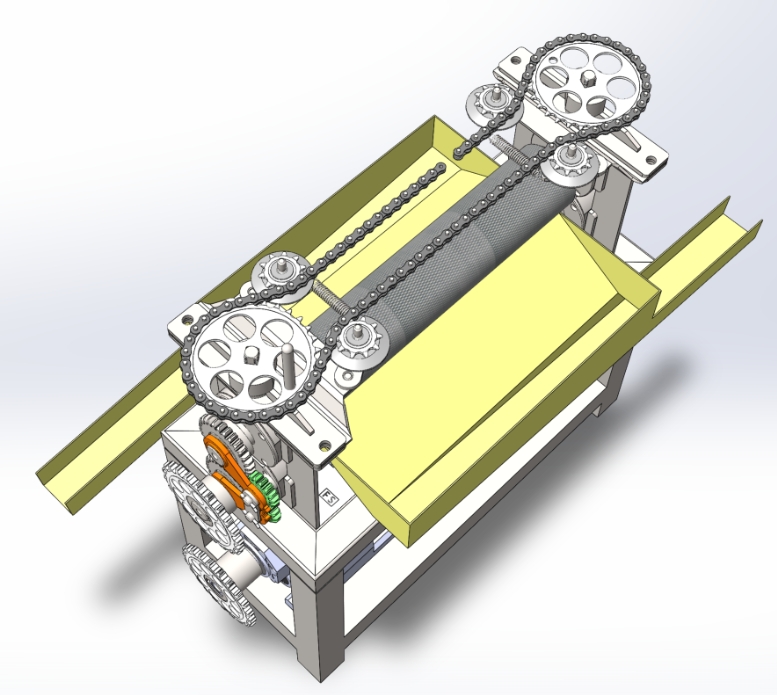

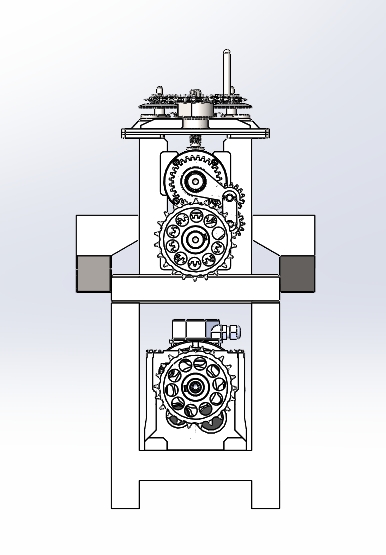

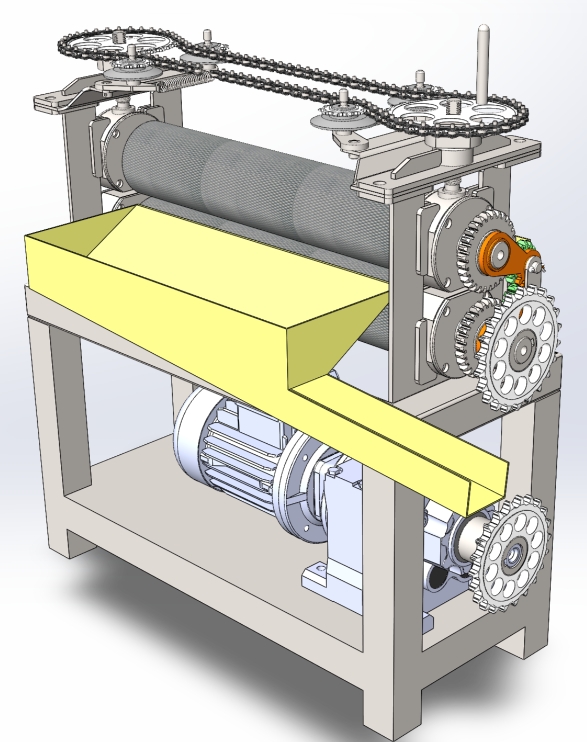

　　在水产饲料加工的细分场景里，尤其是蟹类配合饲料的生产环节，不同性状原料的均匀混合与细碎处理一直是影响成品饲料适口性、消化率的核心工序，蟹肢碾压辊正是适配这类工况的核心执行组件，整套结构依托机架承载，集成了齿轮传动副、主动碾压辊、从动碾压辊、进料导向结构，可直接嵌入箱体式饲料投放与预处理装置中完成作业。从实际安装边界来看，该组件整体采用立式分层布局，上层为齿轮传动舱，中层为进料与碾压作业区，下层为动力输入与承载机架，进料管接口分布在箱体两侧顶部位置，可直接对接上游原料输送管路，无需额外增设转接料斗，安装时仅需将机架底部与设备安装基面通过螺栓紧固，保证主动辊轴与动力输出端的同轴度即可完成装配，整体占用的横向安装空间适配常规中小型饲料加工设备的箱体内腔尺寸，不会与箱体内的隔料、推料部件产生运动干涉。

　　设计阶段首先围绕蟹类饲料的原料特性做了针对性适配，考虑到蟹用饲料常包含冻鲜蟹肢、植物性粉料、粘结剂等多类性状差异较大的原料，碾压辊的齿形排布没有采用常规粮食碾压的光滑辊面，而是做了带凸起啮合齿的辊面结构，主动辊与从动辊的齿形完全啮合，转动过程中既能通过辊面挤压力破碎硬质的冻鲜原料，又能通过齿槽的带料作用带动粘性粉料同步运动，避免粉料粘结在辊面造成堵料。传动部分采用直齿圆柱齿轮传动方案，主动齿轮直接对接旋转电机的输出轴，从动齿轮与主动碾压辊同轴固定，齿轮副的传动比经过匹配计算，保证碾压辊的转速维持在适合原料碾压的区间，既不会因转速过高造成原料未被充分碾压就被甩出作业区，也不会因转速过低导致处理效率跟不上前端进料速度。

　　箱体内部设置的第一隔板与电动推杆带动的横杆结构，可在进料阶段对进入碾压区的原料做初步导流，避免原料集中堆积在碾压辊的某一段造成局部负载过大，延长辊面与齿轮的使用寿命。从作业逻辑来看，动力从旋转电机输入后，经齿轮副减速增扭带动主动碾压辊转动，与之啮合的从动碾压辊同步反向旋转，从两侧进料管落入的原料先经过隔板导流均匀铺在碾压辊的进料侧，随着辊体转动被带入两辊的啮合间隙中，受到挤压力、剪切力的复合作用完成破碎与混合，处理后的物料直接从碾压辊下方落入后续的混料工序，整套碾压过程无需人工干预，辊体与齿轮的支撑部位均采用适配饲料加工场景的密封结构，避免润滑脂泄漏污染原料，同时也能防止粉料进入轴承部位造成磨损加剧。

　　在结构细节处理上，碾压辊的两端轴颈与箱体侧板的配合部位设置了耐磨轴套，长期运行磨损后仅需更换轴套即可恢复配合精度，无需整体更换辊体，降低后期维护成本；齿轮传动舱设置了独立的检修盖板，日常检查齿轮啮合状态、补充润滑脂时无需拆解整个箱体，大幅缩减设备停机维护时间。机架部分采用方管焊接结构，焊接后做了去应力处理，避免长期承受碾压负载出现结构变形，保证两碾压辊的啮合间隙始终维持在设计值范围内，不会因机架变形出现辊面偏磨、啮合卡滞等问题。
