带追日调节功能的光伏组件支撑装置

　　在分布式光伏、集中式地面电站以及离网型太阳能供电场景中，光伏组件的支撑结构直接决定了组件受光角度稳定性、运维便利性以及全生命周期的结构可靠性，这套支撑装置的设计完全围绕户外长期服役的实际工况展开，没有冗余的装饰性结构，所有构件的受力路径都经过明确梳理。从实际安装边界来看，这套支架适配常规尺寸的晶硅光伏组件排布，底部支撑立柱的跨距经过载荷校核，能够在常规风压、雪压区域满足安装要求，立柱底部预留的地脚安装孔位适配常见的混凝土基础预埋螺栓规格，不需要现场额外扩孔改制，顶部组件安装框架的压块卡槽位置匹配行业通用的组件边框尺寸，安装时不需要针对组件边框做二次加工。

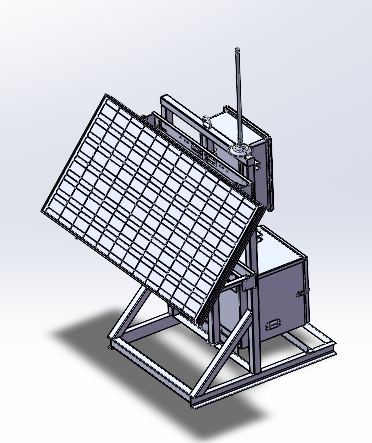

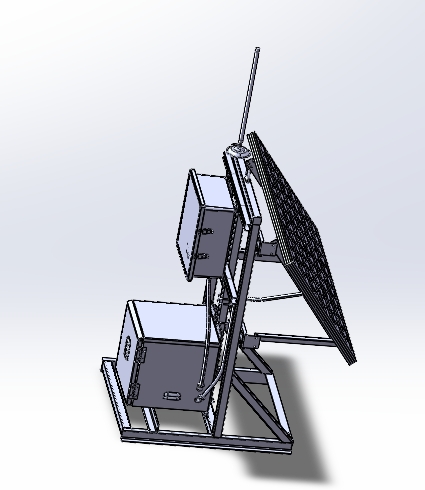

　　结构设计上，这套支架集成了角度调节机构，区别于固定倾角的传统支架，其转动副设置在组件支撑框架的重心位置，调节时的操作力矩更小，日常运维调整角度时不需要额外借助大型起重工具，单人即可完成角度锁定操作；转动部位的轴套采用耐磨自润滑材质，避免户外长期使用出现锈蚀卡滞，锁定结构采用双螺栓压紧的方式，避免长期受风压振动出现锁止松脱。支架下部预留的设备安装空间，可以直接放置光伏配套的汇流、储能相关设备，省去了额外搭建设备支架的工序，线缆可以顺着立柱内部的预留空腔走线，避免线缆长期暴露在户外受紫外线老化，同时也能规避鼠类啃咬造成的线路故障。

　　材质选择上，主要承力构件采用热镀锌金属材料，相比铝合金材质在相同成本下拥有更高的结构强度，适合大跨度的安装场景，镀锌层的厚度满足户外30年以上的防腐要求，不需要后期定期做防腐补涂维护。从受力传递路径来看，组件承受的风荷载、雪荷载会通过横向支撑梁传递到两侧的立柱结构，再通过立柱传递到下部混凝土基础，所有连接节点都采用螺栓连接而非现场焊接，既降低了现场安装的施工难度，也避免现场焊接破坏镀锌层造成的防腐隐患。

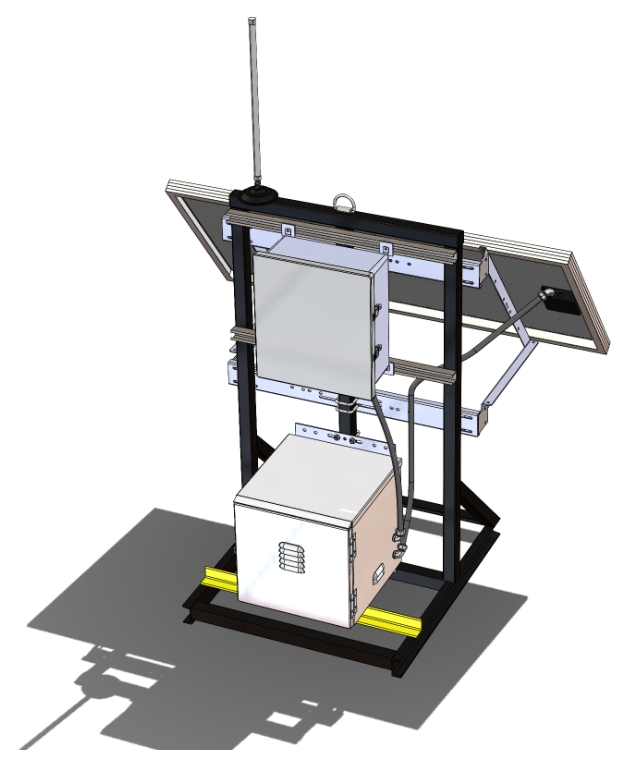

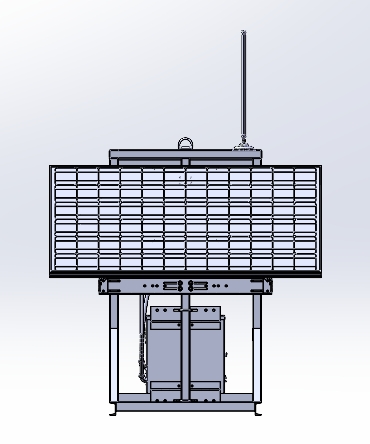

　　在实际应用场景中，这类带角度调节的支架既可以用在民用离网光伏供电场景，比如山区散户的供电系统、野外监测站点的供电支撑，也可以用在中小型工商业分布式光伏项目中，相比固定倾角支架，能够根据不同季节的太阳高度角调整组件倾角，提升整体的光能利用效率，相比大型全自动追日支架，其结构更简单，后期维护成本更低，不需要复杂的电控系统即可实现角度调整，对安装现场的配套条件要求更低，不需要额外布设控制线路。支架顶部预留的吊装孔位，方便现场安装时整体吊装就位，不需要在构件上临时焊接吊点造成结构损伤，侧面的走线固定点可以规范线缆排布，避免线缆杂乱缠绕影响后期运维检修。在三维建模过程中，所有构件的配合间隙都按照实际机加工与装配公差设置，转动部位预留了足够的装配余量，不会出现实际装配时的干涉问题，螺栓连接的位置都预留了足够的扳手操作空间，现场安装时不需要使用特殊的非标工具即可完成所有装配工序。
