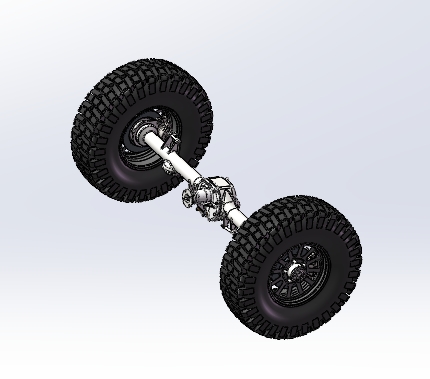

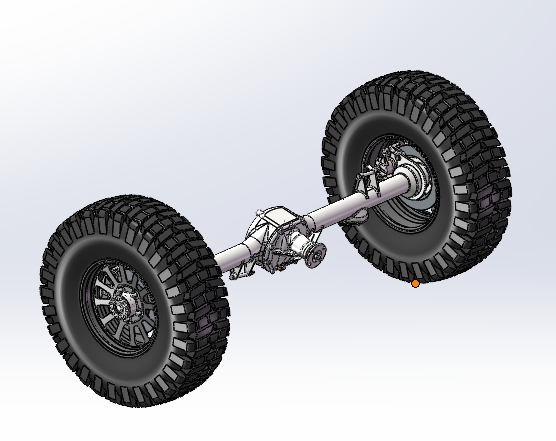

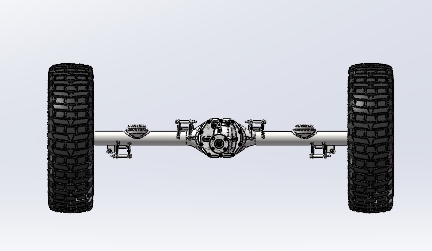

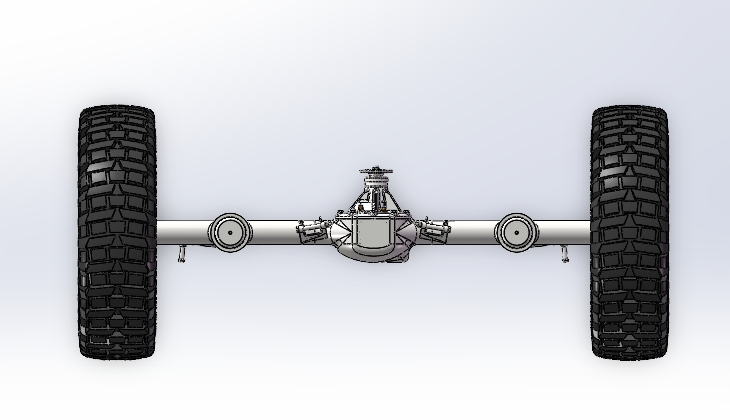

车辆后驱动桥总成结构设计

在商用车与非道路越野车辆的底盘布局中，后驱动桥是决定整车动力传递效率、承载能力与行驶稳定性的核心总成，区别于前驱车型的随动后桥，驱动型后桥需要同时完成承载、扭矩放大、差速调节、轮端动力输出多重任务，其结构设计的合理性直接影响整车的爬坡能力、重载表现与轮胎磨损速率。从实际装车场景来看，这类整体式后驱动桥多用于硬派越野车型、轻型载货车辆以及非道路工程作业车辆，相比断开式驱动桥，整体桥结构的抗冲击能力更强，在非铺装路面、重载颠簸工况下的结构可靠性更突出，能够承受车轮跳动带来的横向、纵向交变载荷，同时将减速器、差速器集成在桥壳中段的结构，也大幅降低了底盘传动系统的布置难度，减少了外露传动部件的磕碰损伤风险。

从功能特性层面拆解，这套后驱动桥的核心功能分为三个维度：首先是承载功能，桥壳作为核心承载构件，需要承接车架通过悬架传递的垂直载荷，同时传递车辆起步、制动时的纵向力，以及转向、侧滑工况下的横向力，两端轮边的安装法兰直接与轮毂、轮胎总成连接，轮端轴承位的同轴度设计直接决定了车轮运转的平顺性，避免高速行驶时出现车轮摆振问题。其次是动力传递与减速增扭功能，桥壳中段集成的主减速器结构，会将传动轴传递来的纵向扭矩转换为横向扭矩输出给两侧半轴，同时通过主减速齿轮的齿数比实现减速增扭，匹配发动机的输出特性，让车辆在低速重载工况下获得足够的轮端牵引力。第三是差速调节功能，桥包内部的差速器结构可以在车辆转弯时，自动调节左右两侧车轮的转速差，避免转弯过程中轮胎出现滑拖现象，减少轮胎异常磨损，同时保证转向过程中的行驶稳定性。

在设计思路层面，这类整体式后驱动桥的建模过程需要优先保证安装边界的匹配性：首先要确定桥壳的总长尺寸，这个参数直接匹配整车的轮距设计，两端轮心的距离需要与车架宽度、悬架安装点位置、轮胎跳动的极限空间做匹配，避免车轮跳动时与车架、轮拱发生运动干涉。桥壳中段的桥包尺寸设计需要平衡离地间隙与主减速器的安装空间，桥包的下部轮廓不能超出整车最小离地间隙的设计阈值，否则在越野、过坑洼路面时容易出现桥包磕碰损坏的问题，同时桥包内部的腔体尺寸要足够容纳主减速齿轮、差速器总成以及润滑油，保证齿轮运转过程中的润滑与散热需求。桥壳上的悬架安装座、制动管路固定点、减震器连接支架的位置，需要严格对应整车底盘的硬点坐标，每个安装面的平面度、安装孔的位置度公差都需要在建模时做公差匹配分析，避免装车时出现安装孔错位、支架贴合不严的问题。

从结构细节来看，两侧的半轴采用全浮式设计的话，半轴只承担扭矩传递的作用，不承受车身重量带来的弯曲载荷，这种设计在重载车型上应用广泛，即便半轴出现断裂，车轮依然可以通过桥壳端的轴承支撑，不会出现车轮直接脱落的风险，大幅提升重载工况下的行驶安全性。桥壳本体通常采用冲压焊接或者整体铸造工艺，不同工艺对应的桥壳壁厚、加强筋布局也有区别，冲压焊接桥壳重量更轻，适合轻型车辆使用，铸造桥壳刚度更高，抗冲击能力更强，适合重载工程车辆。轮端的密封结构设计也是建模时需要重点考量的部分，轮毂轴承的油封安装位需要设计合理的配合公差，避免车辆涉水、泥泞路况行驶时，泥水进入轴承腔造成轴承磨损，同时也防止桥包内的齿轮油泄漏造成制动效能下降。

在实际三维建模过程中，需要先搭建桥壳的中心轴线作为基准，依次确定主减速器输入法兰的位置、两侧轮心的位置、各个安装支架的坐标点，优先完成桥壳主体的结构建模，再依次装配主减速器齿轮、差速器总成、半轴、轮端轮毂、制动底板等附属部件，装配过程中需要做运动干涉检查，模拟悬架上下跳动极限位置、半轴随桥壳摆动的角度，确认传动系统的万向节工作角度在允许范围内，避免出现传动卡滞、万向节早期磨损的问题。同时还要考虑维修便利性，桥包后盖的拆装空间、放油螺塞的位置、轮端轴承的调整间隙结构，都需要在建模时预留足够的操作空间，方便后期车辆维保过程中的部件拆装与调整。对于轮胎与轮辋的装配匹配，轮端法兰的螺栓孔分布圆直径、螺栓规格需要与轮辋的安装孔完全匹配，轮胎的外径、宽度参数需要与桥长、转向角度做匹配校核，确认车轮在最大转向角、最大跳动量时，不会与周边的车架、悬架部件发生剐蹭。
