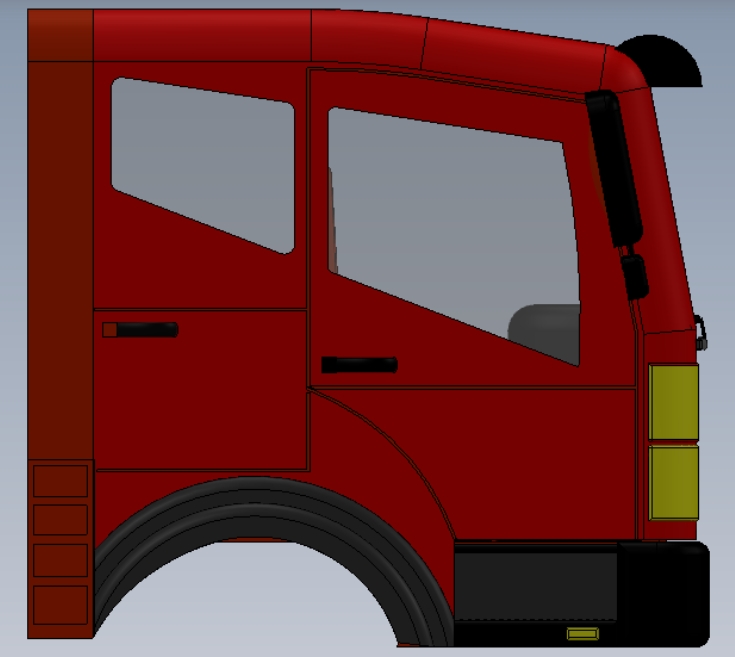

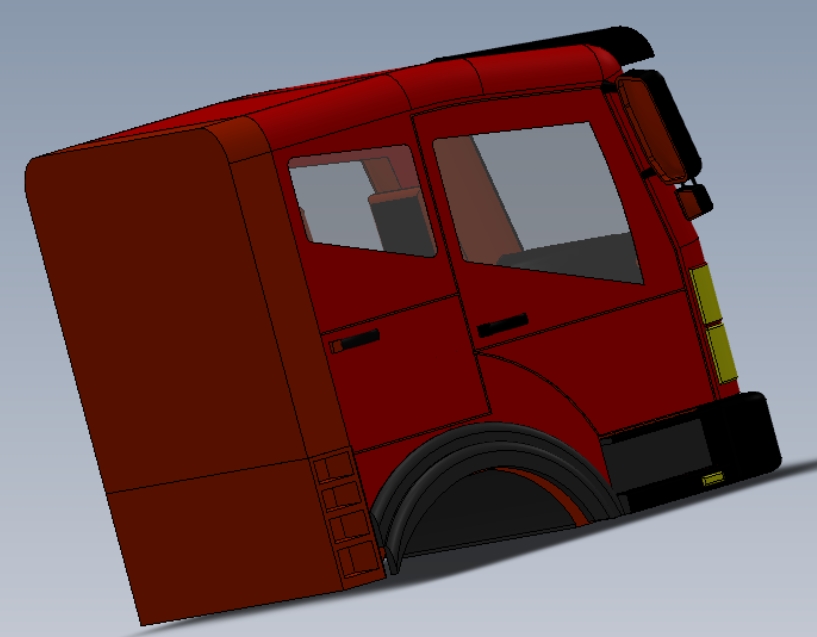

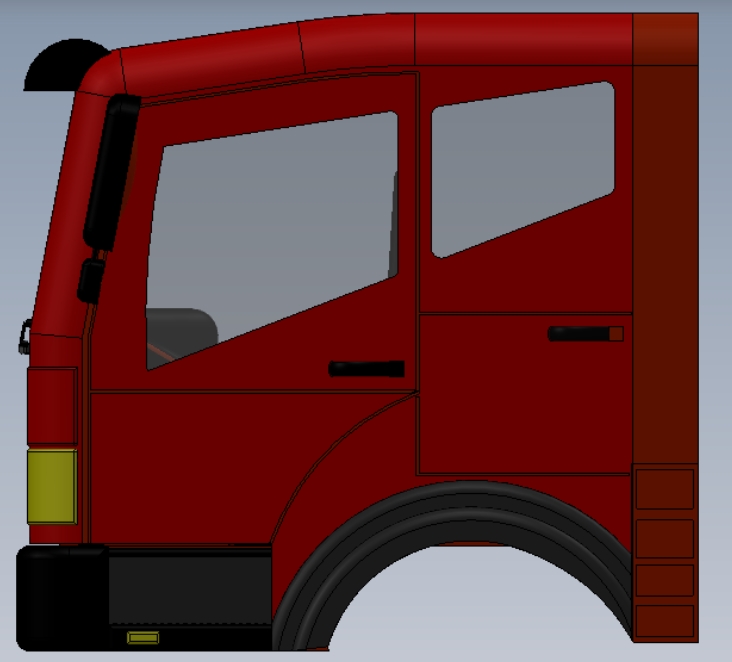

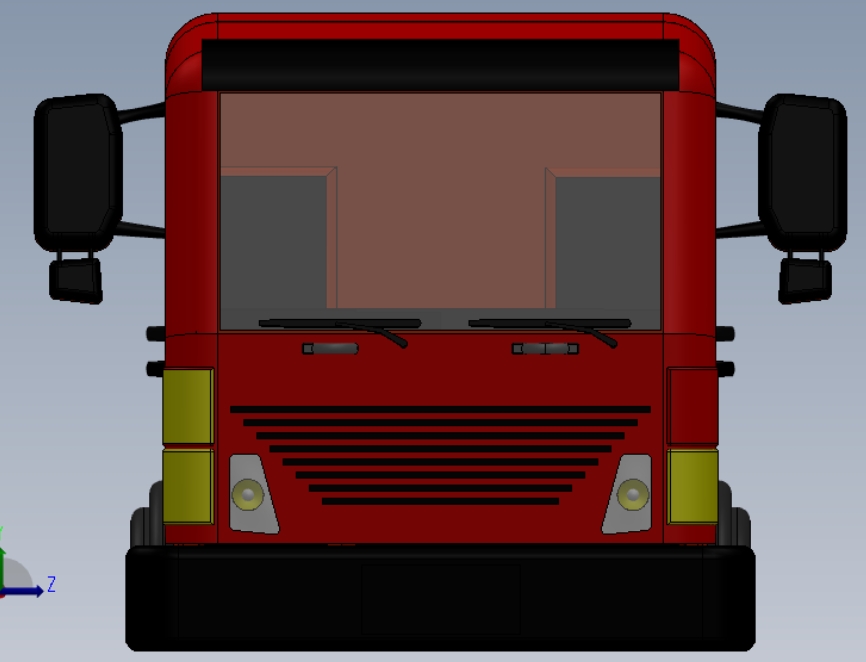

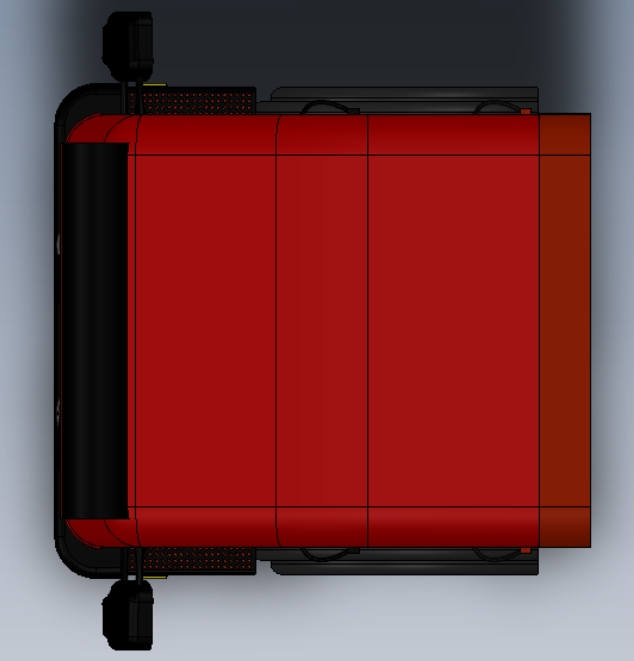

平头重卡驾驶室结构三维设计模型

　　舱体主体采用分段式笼式骨架结构，外覆盖件为分块式冲压蒙皮设计，红色外覆盖件的分块接缝位置，对应内部骨架的加强梁布置点位，既能够降低单块蒙皮的冲压成型难度，也能在发生局部剐蹭损伤时，单独更换对应区域的覆盖件，减少后期维保的成本投入。从安装边界来看，该驾驶室的底部预留了与整车悬置系统匹配的四个安装支点，支点位置的骨架做了双层钢板叠焊加强，能够承接驾驶室翻转、行驶颠簸过程中传递的交变载荷，避免长期使用后支点位置出现应力开裂问题；前部预留的安装位可直接装配前围外板、挡风玻璃、雨刮机构以及前部线束的走线管槽，后部的连接结构可匹配不同规格的驾驶室后悬置减震组件，适配不同吨位、不同轴距的重卡底盘平台，具备较强的平台化适配能力。本次呈现的平头重卡驾驶室结构，是干线物流运输、工程重载作业类重卡的核心驾乘承载部件，日常作业场景中，驾驶员所有的车辆操控、短途休整、随车物品存放都要在这个舱体内完成，其结构设计直接关联长途驾驶的疲劳度、极端工况下的驾乘安全性、整车风阻表现以及后期维保的便捷性。从结构布局来看，该款驾驶室采用主流的平头短前悬设计，最大化压缩舱体前部的无效占用空间，在法规允许的整车长度限值内，能够给后部货厢留出更多装载长度，这一设计思路完全贴合当前公路重卡追求装载效率的核心需求。

　　功能设计层面，舱体内部的空间划分完全围绕重卡长途作业的实际需求展开，前部区域为驾驶操控区，预留了仪表台、转向柱、踏板机构的安装空间，中部区域为驾乘人员乘坐区，可匹配主副驾减震座椅以及中间临时座椅的安装，后部区域为卧铺休整区，足够容纳两名驾乘人员轮流休息，满足长途干线运输双驾驶员轮换的作业需求。舱体侧面预留了车门安装的铰链位与锁止机构安装点，车门开口尺寸做了加大处理，方便驾乘人员上下车，也便于后期在舱内布置大件随车工具；顶部的结构预留了天窗、顶置空调、导流罩的安装接口，用户可以根据实际运营场景选装对应的配件，比如跑西南山区长下坡路段的车型，可以选装更大尺寸的顶置驻车空调，满足停车休息时的温控需求，跑长途干线高速的车型，可以加装匹配货厢高度的导流罩，降低整车行驶风阻，减少燃油消耗。

　　从结构强度设计来看，整个驾驶室的A柱、B柱以及门槛梁位置都采用了高强度钢的加强结构，在发生正面碰撞、侧面碰撞时，能够保证驾乘人员的生存空间不被过度侵入，前部的碰撞吸能区设计，可以在碰撞发生时通过前部结构的有序溃缩，吸收大部分冲击能量，减少传递到驾乘舱内部的冲击力。舱体的密封结构设计也充分考虑了重卡的作业环境，所有的覆盖件接缝位置都预留了密封胶条的安装槽，能够在雨天、扬尘路段作业时，阻挡雨水、灰尘进入舱内，给驾乘人员提供相对洁净的驾乘环境；地板位置做了多层隔音隔热结构的设计预留，能够阻隔底盘传动系统、发动机传递上来的噪音与热量，降低舱内的噪音值，提升长途驾驶的舒适性。

　　在建模细节上，该模型完整还原了驾驶室的所有安装接口、加强结构位置、覆盖件分块逻辑，没有做过度的简化处理，结构设计人员可以直接基于该模型做适配性修改，调整舱体长度、门窗位置、安装支点坐标来匹配不同的底盘平台，也可以基于该模型做碰撞仿真、风阻仿真的前处理工作，减少从零开始建模的工作量。需要注意的是，该模型呈现的是驾驶室的白车身主体结构，后续的内饰件、外饰附件、电器元件都可以基于这个主体结构的安装接口做拓展设计，不需要重新调整主体结构的坐标，能够大幅缩短新车型驾驶室的开发周期，适配当前商用车行业快速迭代、多场景定制化的开发需求。
