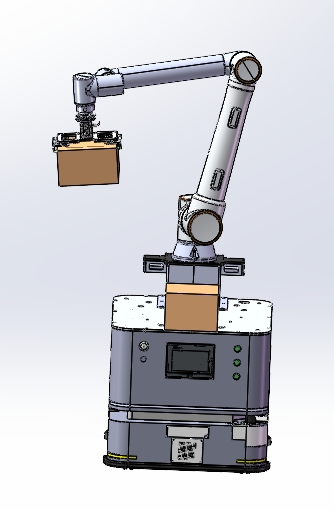

复合自主移动协作作业机械臂结构

　　这套复合移动作业设备的结构设计，核心瞄准离散制造车间产线边物料转运、电商仓储拆零拣选、3C电子工位物料上下料这类需要兼顾移动转运与精准作业的场景，区别于传统固定工位机械臂只能覆盖固定半径作业范围的局限，也不同于普通AGV仅能完成平面点到点运输的单一功能，将移动底盘的自主导航能力与多关节协作臂的柔性操作能力做了集成化的结构整合。从实际落地的工况需求出发，底盘部分采用差速驱动的轮系布局，整体外轮廓控制在紧凑尺寸范围内，可适配车间内1.2m宽的常规人行通道，转弯半径控制在0.6m以内，能够顺利通过产线间的狭窄通道、电梯轿厢等受限空间，底盘上表面预留的机械臂安装基座做了加强筋结构处理，抵消机械臂在伸展抓取、带载启停过程中产生的倾覆力矩，避免底盘侧翻或定位偏移。

　　底盘上部集成的触控交互屏与状态指示灯，布局在操作人员站立操作时的视线平齐高度，无需俯身即可完成任务指令下发、设备状态查看，急停按钮设置在底盘四个边角位置，任意方位的现场人员都能在突发状况下快速触达，触发安全停机。上部搭载的多关节协作臂采用轻量化的关节模组设计，臂展覆盖范围匹配常规1.2m高度的货架层、产线作业台高度，末端配置的夹爪可适配标准瓦楞纸箱、周转箱的抓取需求，夹爪开合行程覆盖常见周转箱的宽度尺寸范围，抓取时的接触压力做了阈值限制，避免夹损软包装物料或薄壁周转箱。设计过程中重点考量了人机共融场景下的安全边界，机械臂所有关节都设置了力矩反馈阈值，当运行过程中触碰到人员或周边障碍物时，会在极短时间内触发停机卸力，不会对碰撞对象造成硬性冲击；底盘的激光雷达安装高度覆盖成年人小腿到躯干的检测区间，可识别行进路径上的低矮障碍物、站立人员，提前做减速或绕行规划，无需额外铺设磁条、二维码等导航标识，通过SLAM算法即可完成现场地图构建与路径规划，降低现场部署的改造成本。

　　从安装适配的角度来看，整套设备的底盘自重与接地比压做了针对性优化，可适配普通环氧地坪、金刚砂地坪的车间地面，无需对地面做额外加固处理，机械臂与底盘的连接采用标准化法兰接口，后续可根据不同作业场景快速更换末端执行器，比如替换为吸盘、拧螺丝模组、视觉检测模组，拓展不同的作业功能。设备的电气仓布局在底盘下部重心位置，降低整体重心高度提升行进稳定性，仓体预留了足够的散热空间与检修开口，日常维护时无需拆解上部机械臂结构即可完成线路检修、电池更换等操作。

　　在产线应用场景中，这类设备可替代人工完成工序间的半成品转运、空满料箱交换，无需对现有产线做大规模改造，即可打通产线物流的最后一米转运环节；在仓储场景中，可配合仓储管理系统完成货架到拣选台的物料搬运，甚至直接完成高位货架的货物拣取，减少人工长距离行走搬运的劳动强度。整套结构的运动学匹配做了反复校核，机械臂在全伸展位带载状态下，底盘的静态稳定性系数满足行业安全规范要求，行进过程中机械臂默认收回至折叠收纳位，降低整体高度与迎风面积，避免在通过防火门、管道下方时发生碰撞，收纳状态下的整体高度可适配常规2m净高的车间通道通行要求。
