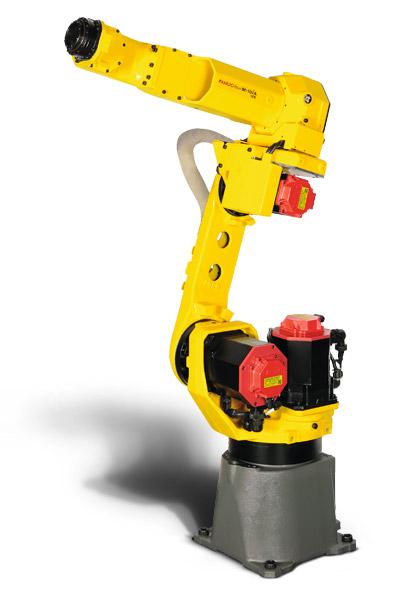

发那科六轴多关节工业机械臂结构

在轻量级物料搬运的产线布局场景中，这类垂直多关节机械臂的适配性往往经过多轮工况验证才会被纳入选型清单，12kg的额定负载刚好覆盖3C电子零部件、小型汽配压铸件、食品包装单元的常规转运重量区间，不会出现负载冗余带来的成本浪费，也不会因负载余量不足导致末端抖动影响定位精度。1420mm的臂展长度是经过多场景测算的黄金区间，在常见的U型产线布局中，单台设备即可覆盖两侧上下料工位与中间中转台的作业范围，无需额外增设外部行走轴，能大幅缩减产线改造的硬件投入与占地空间。

从结构设计逻辑来看，空心臂的结构并非单纯为了减重，走在臂体内部的管线可以完全规避外部走线带来的剐蹭风险，以往常规外置管线的机械臂在连续高节拍运转时，管线反复弯折的疲劳损耗是售后维护的高频故障点，集成布线的设计直接把线缆的弯折半径控制在材料疲劳阈值以内，日常点检时无需反复梳理管线排布，也能避免周边设备、工装夹具对管线的意外刮碰，大幅降低非计划停机的维护时长。

关节配置上，J3轴的大角度翻转设计是这款设备的核心结构优势，常规六轴机械臂的J3轴翻转角度往往存在限位，在地面安装、壁挂安装、天花板吊装等不同安装姿态下，很容易出现作业死区，而这款设备的J3轴可翻转至自身基座后方，不管是安装在流水线侧方的支架上，还是倒挂在顶棚的安装座上，都能覆盖到基座正后方的作业点位，无需额外调整设备安装位置就能适配不同的产线排布，对于老厂房改造、现有产线升级的场景来说，能省去大量的工位调整工作量。

视觉线缆的集成预留也贴合当前的产线升级需求，末端无需额外走明线即可搭载二维视觉模组，在无序上下料、工件定位纠偏、外观初检等工位上，直接在末端法兰加装视觉相机就能完成功能拓展，不用额外设计管线固定支架，也不会因为外置线缆影响末端的运动轨迹规划。刚性臂体的结构匹配高响应伺服电机，在12kg满载工况下的重复定位精度能满足轻量搬运的节拍要求，连续运转时的轨迹偏差控制在产线允许的公差范围内，不会因为高速启停导致臂体震颤影响工件放置精度。

安装边界上，基座的固定孔位采用通用化的排布设计，不管是直接落地安装在地面预埋钢板上，还是固定在型材焊接的设备机架上，都能匹配常规的安装孔距，无需额外加工过渡连接板。设备的重心经过优化设计，壁挂、吊装时的安装座受力计算更简单，不用额外做加强结构就能满足安装强度要求，对于集成商来说，做方案时的结构验算工作量能减少很多。日常运维时，各关节的润滑注油口都布置在易操作的位置，不用拆解臂体护板就能完成定期保养，伺服模块的检修口也设置在臂体外侧，出现故障时能快速完成模块更换，缩短停机维护的时间。

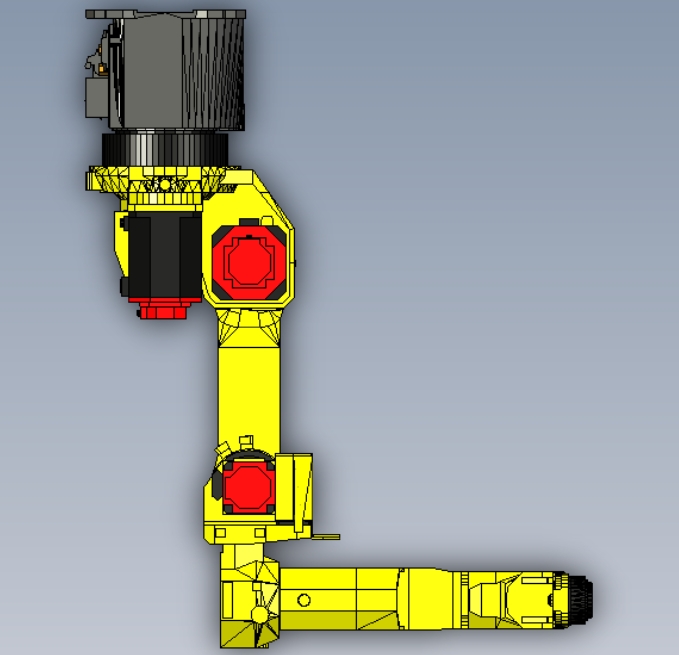

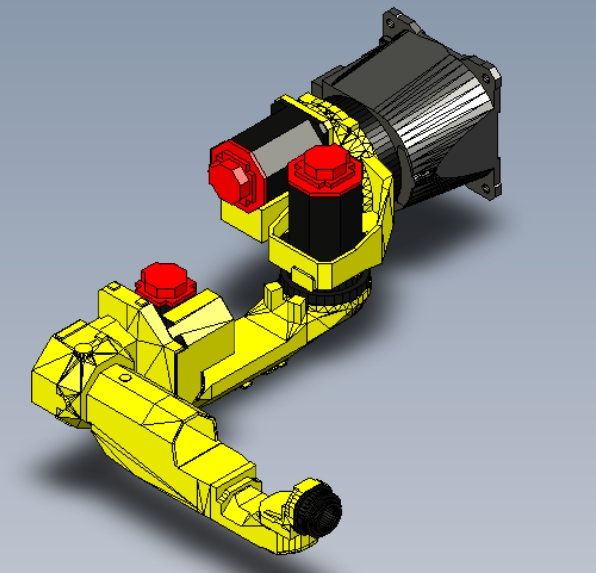

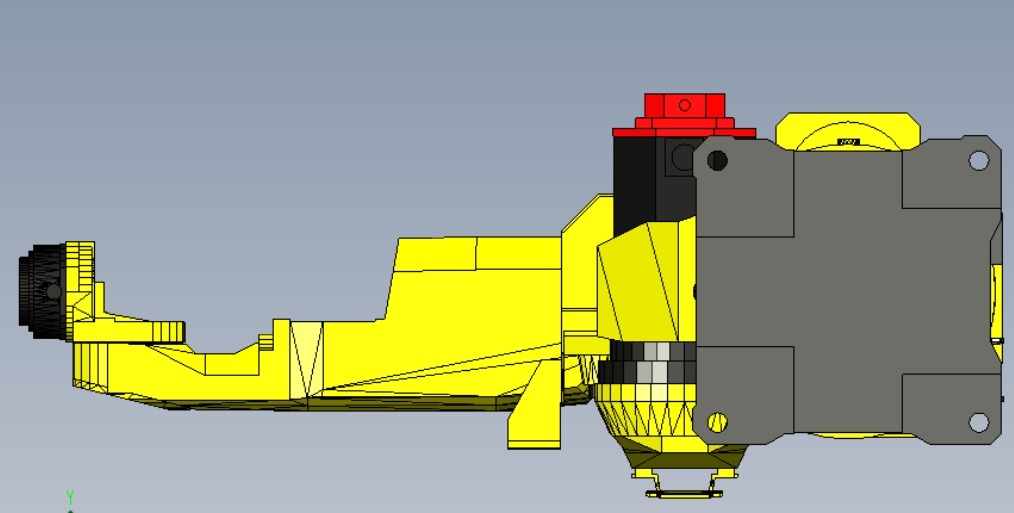

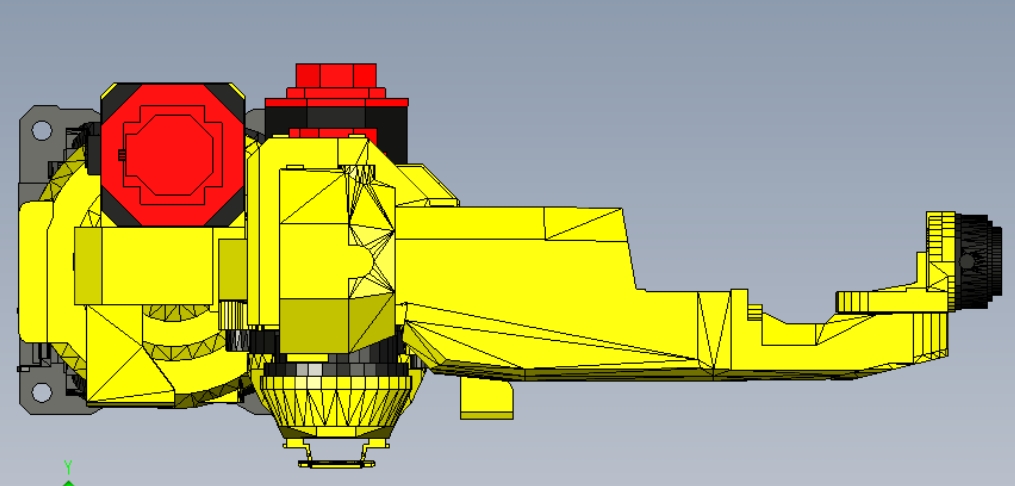

在实际应用场景里，这类机械臂除了常规的机床上下料、工件转运之外，搭配不同的末端执行器还能完成小型工件的涂胶、简单装配、码垛等作业，臂体的运动半径覆盖范围内，可同时对接2-3台加工设备的上下料需求，单台设备就能替代2名左右的重复上下料工位人员，且能保持24小时连续稳定运转，对于节拍稳定的批量化生产产线来说，投入回报周期的测算十分清晰。结构建模时各关节的运动限位都按照实际参数还原，做产线仿真时可以直接导入模型进行干涉验证，提前排查臂体运动过程中与周边工装、设备的碰撞风险，减少现场调试的整改工作量。
