灰库用角式真空压力释放防护阀结构

在粉体储库尤其是燃煤电厂、建材厂的灰库运行场景中，压力失衡是威胁储库结构安全的核心隐患之一——正压超压会导致库顶密封失效、粉尘外溢，负压抽瘪则会直接造成储库结构变形，这类事故在缺乏可靠压力泄放装置的储库中并不少见，本次涉及的真空压力释放阀，正是针对这类密闭粉体储库的压力防护需求设计的专用阀件。不同于常规管路上的泄压阀，该阀直接安装在灰库库顶，需要同时应对正压超压和负压超限两种极端工况，不需要外接动力源，完全依靠阀盖自重实现压力阈值的精准控制，这种纯机械结构的设计避免了电气元件在粉尘、露天环境下的失效风险，长期运行可靠性远高于带辅助动力的泄压装置。

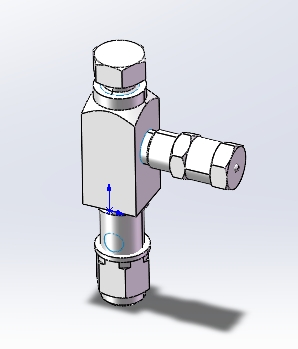

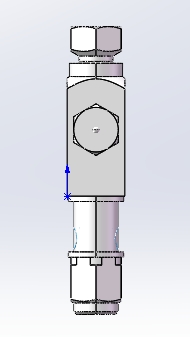

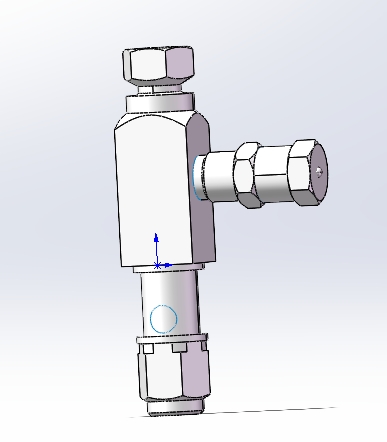

从结构布局来看，该阀采用角式安装结构，垂直段为与库顶连接的主通路口，侧向接口为排气接口，整体结构紧凑，不会在库顶占用过大的安装空间。主通路口与库顶法兰对接的安装边界，需要匹配库顶预留的法兰开孔尺寸，安装时要保证阀件垂直度偏差不超过允许范围，避免阀盖启闭过程中出现卡涩，影响压力泄放的响应速度。侧向排气口采用大通径设计，通径规格适配大排量泄放需求，当库内压力快速升高时，大通径通道可以在短时间内泄放大量带尘气体，避免压力爬升速度超过泄放速度导致的超压风险；排气口端盖采用铝合金材质，在保证结构强度的前提下大幅降低了部件重量，一方面减轻了整体阀件的安装载荷，另一方面铝合金材质的抗锈蚀能力更强，适合露天库顶的复杂工况，不会因为长期锈蚀导致阀盖粘连、启闭压力偏移。

在功能实现逻辑上，该阀的核心设计思路是依靠阀盖的配重来设定精准的启闭压力值，不需要额外的弹簧或者调节机构——出厂前通过调整阀盖的重量配置，就可以将正压开启压力、负压开启压力校准到设计阈值，当库内正压超过设定值时，正压侧阀盖被顶起，气体从侧向排气口快速排出；当库内负压超过设定值时，负压侧阀盖被外部大气压推开，外部空气进入库内平衡压力，当压力回归安全区间后，阀盖依靠自重回落密封，整个过程不需要人工干预，也不需要外接气源或者电源，完全自主运行。这种设计的优势在于压力设定值稳定可靠，不会因为弹簧疲劳、元件老化出现压力漂移，日常维护只需要定期清理阀座处的积灰，检查阀盖密封面是否有磨损即可，维护成本极低。

从实际选型适配的角度来看，这类阀件的选型需要匹配储库的容积、进料排气量、抽风系统的抽风量参数，大通径的设计可以覆盖千吨级以上灰库的泄放需求，排气口的铝合金端盖重量经过精准核算，对压力变化的响应灵敏度高，不会出现压力超过阈值后阀盖迟迟不开启的滞后问题，也不会因为微小压力波动就频繁启闭导致的密封面磨损。在三维建模过程中，需要重点关注阀盖与阀座的配合间隙、配重块的重量匹配关系、侧向接口的安装尺寸公差，这些参数直接影响阀件的实际运行压力精度，建模时要保证各运动部件的装配间隙合理，避免出现干涉，同时要还原密封面的结构细节，保证模拟装配时密封面的贴合度符合设计要求。另外，阀件底部的连接结构、顶部的调节锁紧结构、侧向接口的宝塔接头结构，都需要按照实际安装尺寸建模，方便后续做安装模拟的时候，准确判断与库顶平台、周边配套设备的安装边界，避免现场安装时出现空间干涉的问题。对于结构设计从业者来说，这类靠自重实现压力控制的阀件，核心是要平衡好密封性能与启闭灵敏度的关系，配重过大会导致开启压力偏高、泄放滞后，配重过小会导致密封不严、出现漏风漏灰的问题，建模时需要准确还原各部件的重量分布，才能为后续的性能校核提供准确的模型基础。
