DN20规格UPVC承插式球阀结构设计

在化工流体输送、民用给排水、实验室纯水系统的管路布设场景中，小通径塑料球阀的选型一直是兼顾成本与可靠性的核心环节，这款DN20规格的UPVC承插式球阀，正是针对常温常压下的腐蚀性流体、洁净流体输送场景开发的控制元件。从实际工程应用反馈来看，这类球阀最常出现在电镀生产线药液管路、化学实验室纯水配送支管、民用建筑冷给水支路、泳池循环水处理管路中，核心作用是实现管路支路的通断控制，相比金属球阀，它无需做额外防腐衬层处理，安装工序更简便，长期接触弱酸碱、含盐类流体时不会出现锈蚀结垢问题。

从功能特性维度拆解，这款球阀的密封结构采用了多重适配设计：阀杆位置搭配FPM或EPDM材质的O型环，配合PTFE材质的阀座垫，既可以耐受多数无机酸碱、盐类溶液的腐蚀，也能在长期开关操作后保持密封面的贴合度，不会出现普通塑料阀常见的阀杆渗漏问题；阀座的松紧度预留了适配调整空间，安装时可根据管路流体压力微调密封预紧力，避免压力过高时内漏、预紧过紧时开关力矩过大的问题。阀体本身的UPVC材质具备自熄性阻燃特性，热传导系数仅为钢材的1/200左右，输送常温流体时不会出现外壁结露问题，也能减少管路内流体的温度波动；材质本身的密度仅为钢材的1/5、铜管的1/6，架空布设时对管路支架的载荷要求远低于金属阀门，能有效降低轻型管路系统的整体负重。材质的卫生指标满足超纯水输送要求，内壁光滑度高，流体通过时的摩擦阻力小，不容易附着生物膜或流体杂质，长期使用后管路压损波动极小，配合UPVC材质本身的耐老化、抗紫外线性能，室外布设时的正常使用寿命远长于普通PP材质阀件。

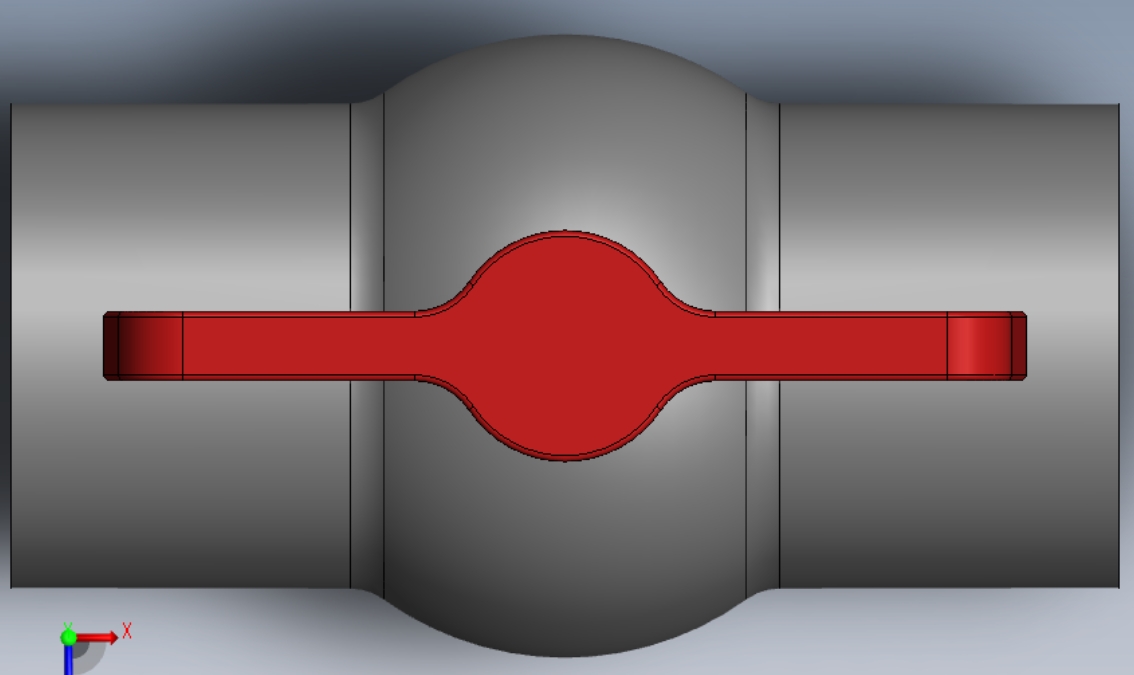

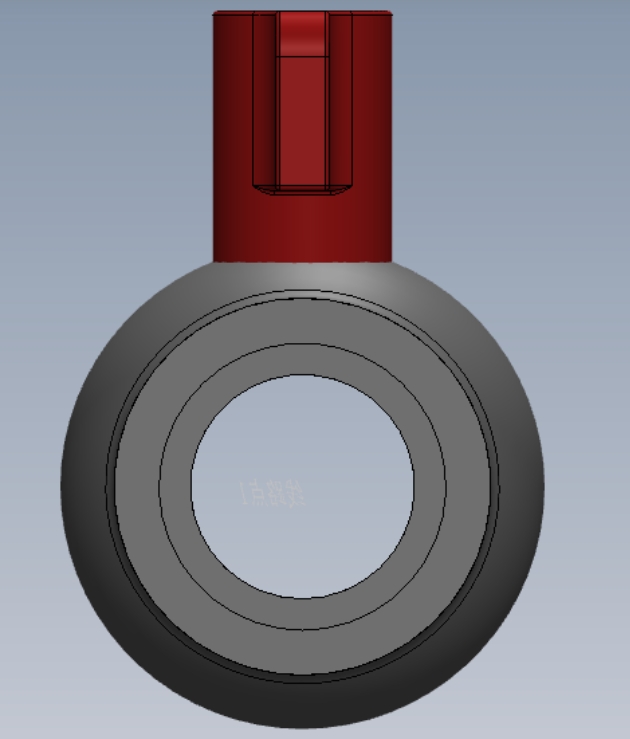

从设计思路来看，这款球阀采用了对称式直通流道结构，流道内径与DN20 UPVC管材的通径完全匹配，没有缩径设计，流体通过时不会出现局部涡流、压损突增的问题，适合对流量稳定性有要求的支路控制场景。手柄采用蝶形一字设计，开关角度为90度，手柄与阀体的限位结构做了嵌入式处理，开关到位时会有明确的触感反馈，现场操作人员无需额外标记就能判断阀门的开闭状态，避免误操作。承插式连接端的尺寸完全匹配国标DN20 UPVC管材的外径公差，承插深度预留了足够的粘接涂胶空间，安装时涂抹专用UPVC粘接剂后插入静置即可完成密封，不需要额外加装密封垫片、螺纹生料带，安装效率比螺纹连接、法兰连接的同通径阀门高60%以上。

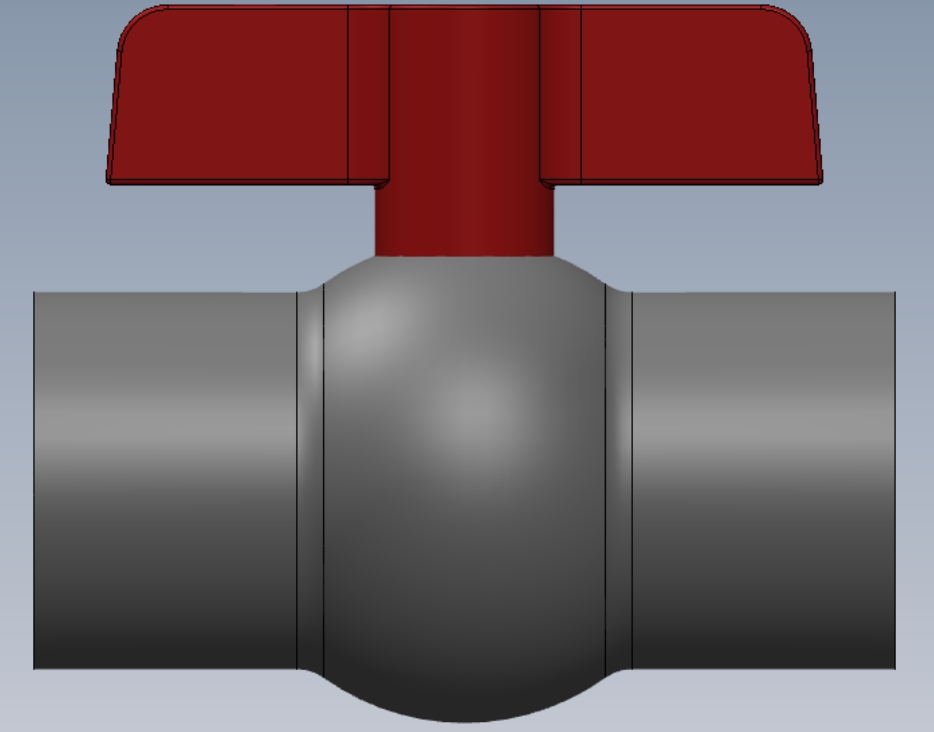

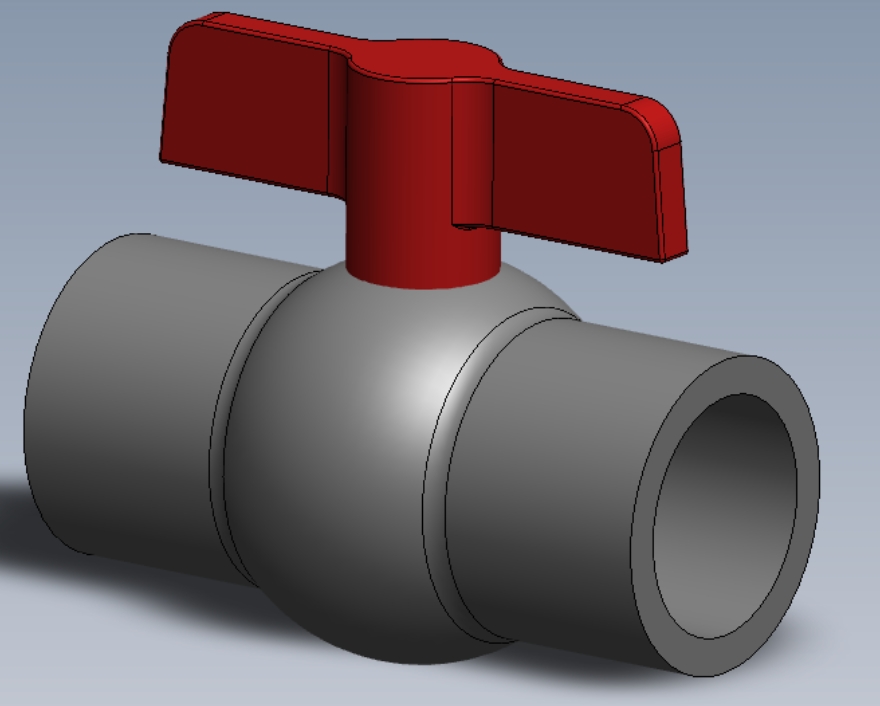

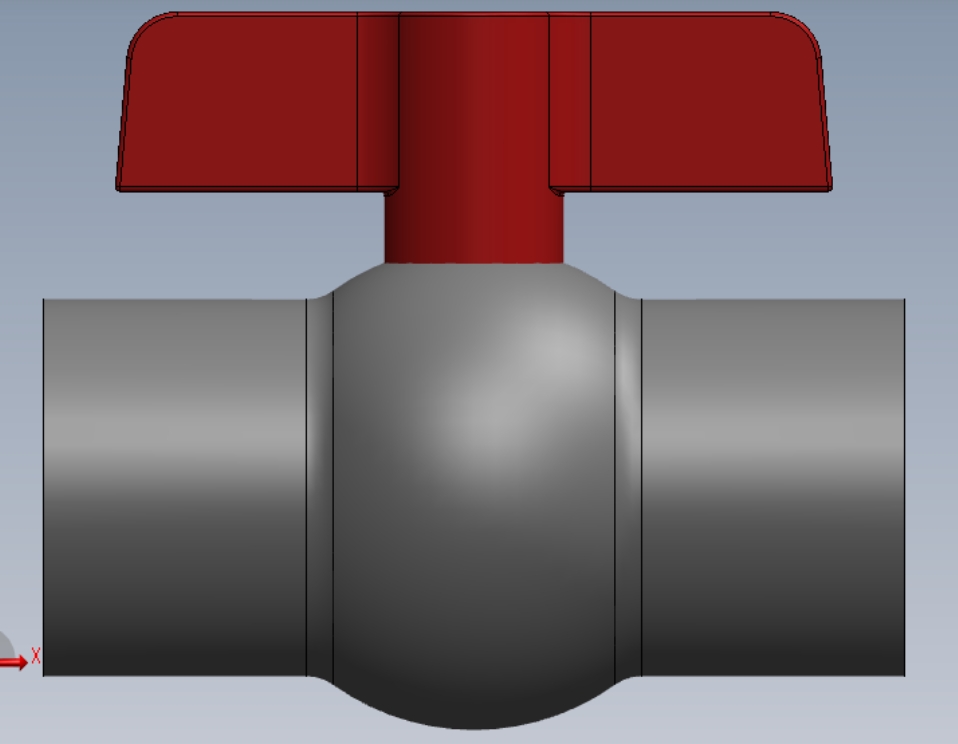

从安装边界与尺寸适配角度看，这款球阀的整体结构长度符合小通径塑料球阀的通用安装尺寸，两端承插口的同轴度公差控制在0.1mm以内，粘接安装后不会出现管路错位应力集中的问题；阀体中部的球体采用整圆加工工艺，开关过程中球体与密封面的接触压力均匀分布，不会出现偏磨导致的密封失效。需要注意的是，这款球阀的适用场景限定为常温流体，流体温度长期超过60摄氏度时会出现阀体材质软化、密封件变形的问题，因此不能用于热水管路、蒸汽管路的控制；安装时承插口的粘接面必须做清洁打毛处理，否则容易出现粘接处渗漏的问题；手柄操作空间需要预留至少50mm的转动半径，避免周边管路、支架遮挡导致无法完全开关。在三维建模过程中，这款模型还原了阀体的注塑拔模斜度、手柄的加强筋结构、密封件的安装槽位，可直接用于管路系统的装配干涉检查、安装空间模拟，也能作为小通径塑料阀件选型的结构参考，帮助设计人员提前预判管路布设时的安装空间需求、连接尺寸匹配问题，减少现场安装时的改管工作量。
