窄幅作业小型履带行走底盘结构设计

这款履带行走底盘的设计初衷，是解决窄幅非铺装路面作业设备的移动承载痛点，最初的需求来源是绿篱修剪作业场景——常规轮式承载设备在狭窄、凹凸不平的绿化带作业路径上，经常出现轮胎卡滞、附着力不足打滑、无法越过路沿与浅沟的问题，而传统大型履带底盘宽度过大，无法在0.8-1.2米宽度的窄作业路径中通行，因此需要在紧凑的尺寸边界内，实现足够的越障能力与承载稳定性。

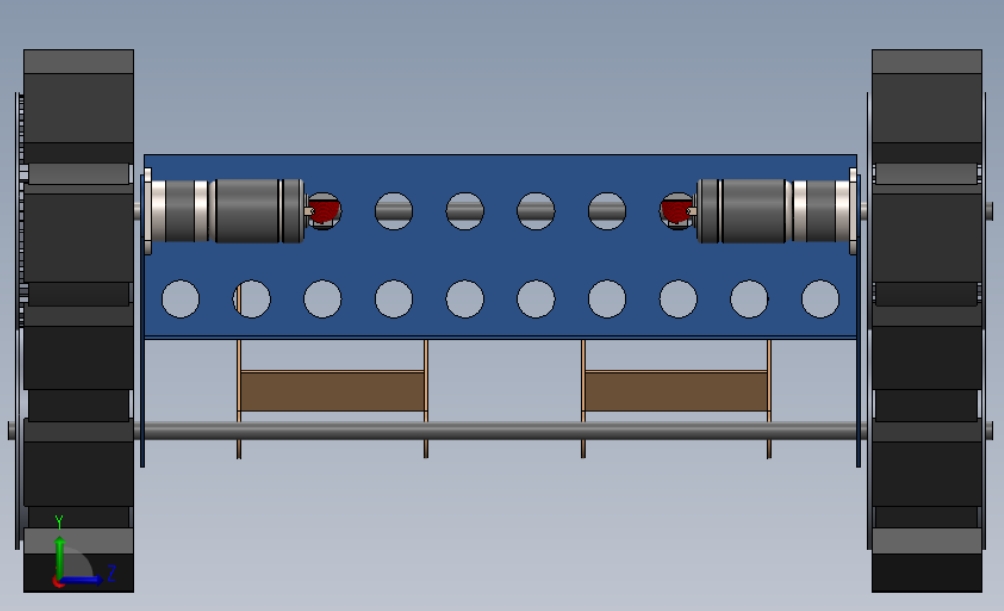

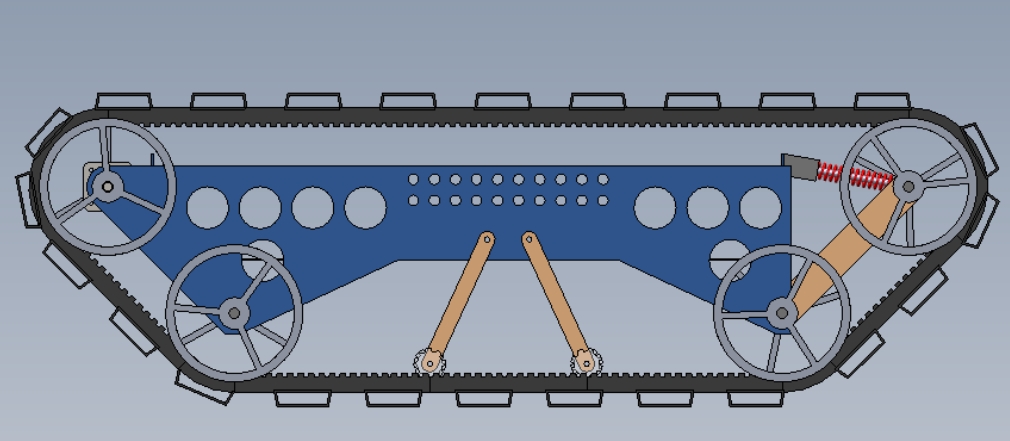

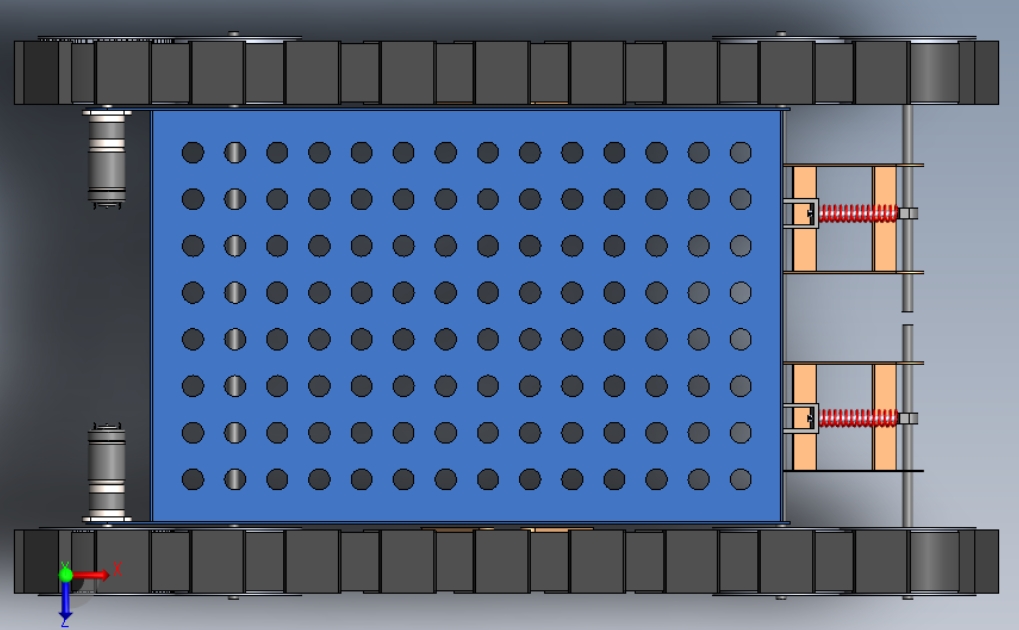

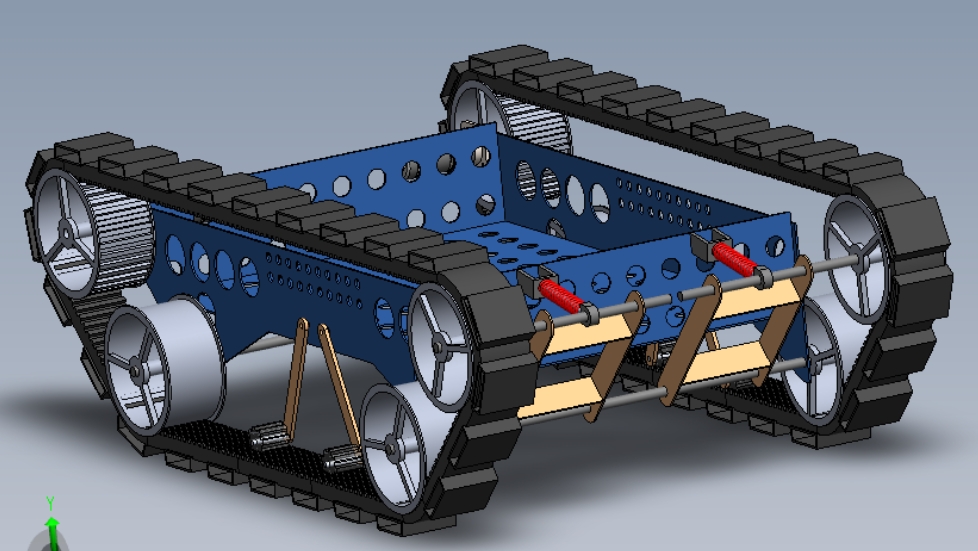

从结构布局来看，底盘主体采用一体式箱型梁焊接主体，主体上开设的多组减重孔并非随意排布，而是经过受力仿真后，在不降低主梁抗弯扭强度的前提下，去除非受力区域的材料，降低整机自重，同时预留了动力单元、修剪工作装置、液压管路的安装位，安装孔位采用统一的孔距标准，可适配不同功率的动力模块与作业属具，不需要额外改制安装支架。行走轮系采用前导向轮、后驱动轮、中间双组负重轮的布局，驱动轮后置的设计可以缩短传动链路长度，减少动力传递过程中的损耗，导向轮前置配合张紧弹簧结构，可在履带卡入碎石、跨越凸起障碍时自动缓冲张紧，避免履带脱轨，同时抵消行走过程中履带受到的冲击载荷，延长履带橡胶块与轮系轴承的使用寿命。

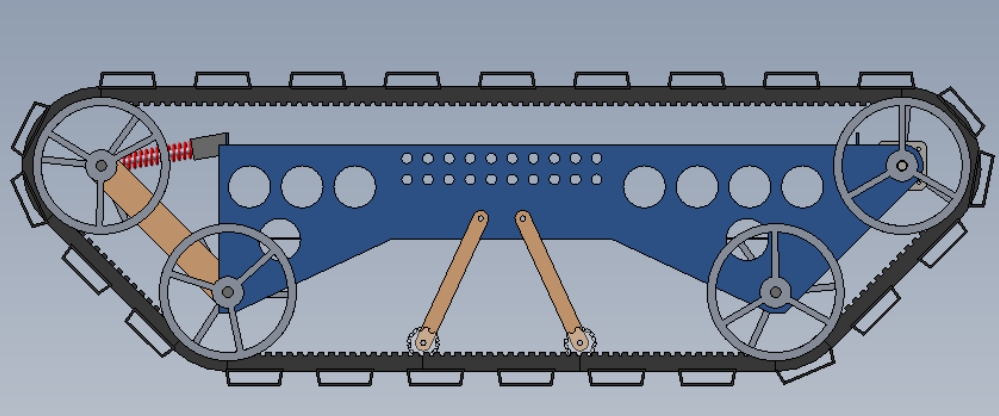

悬架部分采用了扭杆式独立悬挂结构，两根扭杆分别连接两组负重轮，相比平衡式悬挂，独立扭杆结构可以让单个负重轮在遇到凸起障碍时独立抬升，不会将冲击传递到整个底盘主体，在凹凸不平的路面行驶时，底盘主体的倾斜角度可以控制在8度以内，保证上部安装的作业装置工作稳定性，不会因为底盘颠簸导致修剪作业面高低不平。履带采用内嵌钢丝骨架的橡胶履带块，接地比压控制在0.03MPa以内，在松软的草坪、泥土地面行走时不会陷车，也不会压损作业区域的植被，相比钢制履带，橡胶履带行走时噪音更低，也不会对硬化路面造成划伤，可满足从绿化带作业到园区硬化路面转场的通行需求。

在越障性能设计上，底盘的接近角与离去角经过反复调整，前端导向轮的安装高度比中间负重轮的接地平面高出120mm，可直接攀越高度100mm的垂直路沿，跨越宽度200mm的浅沟时，负重轮不会出现悬空失去附着力的情况。底盘的整体宽度控制在780mm，长度控制在1200mm，主体安装面距离地面高度为180mm，上部安装面的平面度公差控制在0.5mm以内，可直接固定动力单元、油箱、作业操控台等部件，不需要额外加工基准面。轮系的轴承安装位采用统一的密封结构设计，可阻挡作业过程中飞溅的草屑、泥水进入轴承内部，减少日常维护的频次，履带张紧度的调整位置设置在底盘侧面，不需要拆卸外部护板即可完成张紧度调节，适合户外作业场景下的快速维保。

不同于通用型履带底盘，这款结构在设计时充分考虑了窄幅作业的空间限制，所有突出部件均不超出履带外侧的宽度边界，在狭窄的绿篱间隙、田埂路径通行时，不会出现侧面部件剐蹭植被或障碍物的问题。底盘主体的后部预留了拖挂安装点，可额外拖带小型集料箱、作业工具存储箱，不需要额外改装焊接结构，整体结构的受力路径经过优化，所有载荷均通过主梁传递到负重轮与履带，局部应力集中区域做了圆角过渡处理，避免长期交变载荷作用下出现结构开裂问题。
