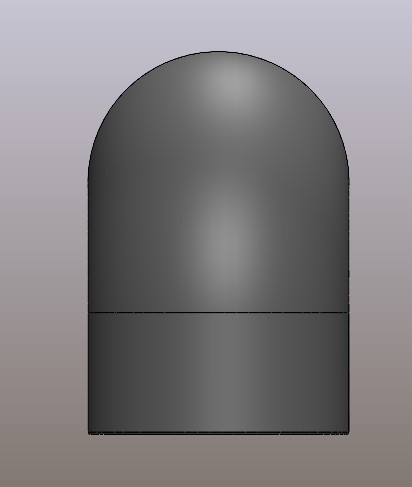

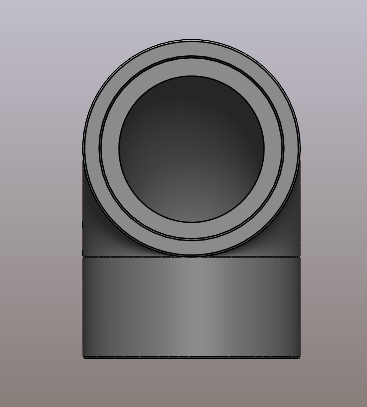

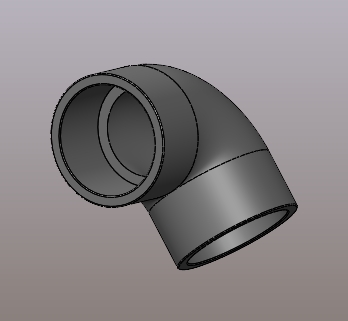

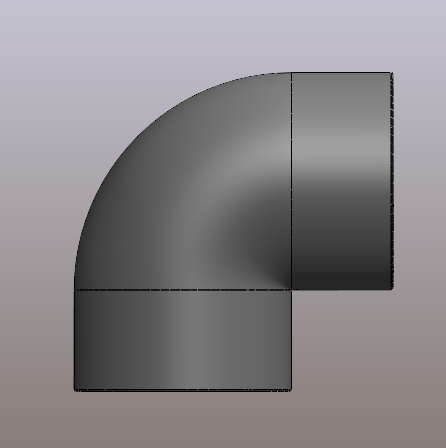

DN40规格UPVC90度直角弯头结构设计

在民用给排水、化工流体输送、农田灌溉、实验室纯水系统等诸多涉及UPVC管路铺设的场景里，90度弯头是改变管路走向最常用的连接件，DN40作为中等通径的常规规格，覆盖了从楼宇支管布设、小型工艺循环管路到户外灌溉支管的大量应用场景，这类弯头的建模精度直接影响后续管路装配的同轴度、密封可靠性，是管路三维布管时必须准确还原的基础元件。

从实际使用功能来看，这款UPVC90度弯头的核心作用是在不改变管路通径的前提下，将管路走向偏转90度，相比金属弯头，UPVC材质的弯头自重更轻，内壁光滑流体阻力小，耐常规酸碱腐蚀，不需要做额外的防锈防腐处理，非常适合输送常温下的水、弱腐蚀性流体，在民用建筑的冷水供水系统、泳池循环管路、小型化工装置的常温工艺管路中应用占比很高。实际安装时，这类弯头通常采用粘接方式与同规格UPVC直管连接，两端的承口深度、内径公差直接决定粘接后的密封效果，建模时如果承口尺寸出现偏差，后续自动布管生成的管路装配体就会出现配合干涉或者间隙过大的问题，直接影响施工图纸的准确性。

从设计思路层面来说，这类弯头的建模首先要确定通径对应的壁厚参数，DN40规格的UPVC弯头需要匹配对应压力等级的壁厚要求，保证承压能力满足管路系统的工作压力需求，弯头的转弯段采用圆弧过渡结构，避免直角转弯造成的流体紊流、压损过大问题，转弯处的曲率半径需要符合管路配件的通用标准，既不能过小导致流体阻力陡增，也不能过大造成安装空间浪费。两端的承口结构需要预留粘接间隙，承口内部的导入倒角设计不能省略，方便现场安装时直管能够顺利插入承口，同时保证粘接剂能够均匀填充在连接缝隙里，避免出现粘接错位、漏液的问题。

从安装边界来看，这款DN40的90度弯头两个承口的端面间距、转弯后的外轮廓尺寸是管路排布时必须考虑的空间参数，在狭小空间布设管路时，比如设备内部的冷却水管路、吊顶内的给排水支管，弯头的外形尺寸直接决定管路排布是否会和周边结构、其他管线产生干涉。建模时还原的外形轮廓需要和实物一致，包括弯头外壁的过渡圆角、承口处的加强凸缘结构，这些细节虽然不影响流体性能，但在做管路碰撞检查时，会直接影响检查结果的准确性，如果建模时忽略了外壁的凸缘厚度，很可能在实际安装时出现管线和周边结构磕碰的问题。

在三维布管的应用场景中，这类标准管件的模型需要带完整的配合参考、管路连接点，这样在使用自动布管功能时，软件能够自动识别弯头的连接端口，自动匹配通径规格，在管路转向处自动调用对应规格的弯头完成装配，大幅提升管路设计的效率。建模时还要注意弯头两端承口的同轴度、端面与轴线的垂直度，这些形位公差的还原能够保证装配后管路的直线度，避免出现管路强行装配产生的内应力，长期使用中出现接口开裂、渗漏的问题。

实际工程选型时，DN40规格的90度UPVC弯头需要匹配系统的工作压力、输送流体的化学特性，不同压力等级的弯头壁厚存在差异，建模时如果混淆了不同压力等级的尺寸，生成的BOM表就会出现选型错误，导致采购的配件无法满足系统承压要求，留下漏水甚至爆管的隐患。另外，UPVC材质的弯头适用温度范围有限，一般用于45摄氏度以下的流体输送，建模时虽然不需要体现材质的耐温参数，但在做管路系统的物料清单输出时，对应的材质属性需要准确标注，方便设计人员核对配件的适用场景。

从结构细节来看，这款弯头的转弯段外壁没有额外的加强筋，依靠均匀的壁厚保证结构强度，这是UPVC注塑管件的常见结构，因为硬聚氯乙烯材料本身的刚性足够，均匀壁厚的结构在注塑生产时更容易保证成型质量，避免出现缩痕、内应力集中的问题。承口端部的微小外翻边结构，既能够提升承口的结构强度，也能在粘接时阻挡多余的粘接剂外流，保持安装面的整洁，这些细节在建模时都需要准确还原，不能为了简化模型省略这些结构特征，否则生成的工程图就无法准确指导配件采购、现场安装。
