水田插秧作业用插秧设备结构设计

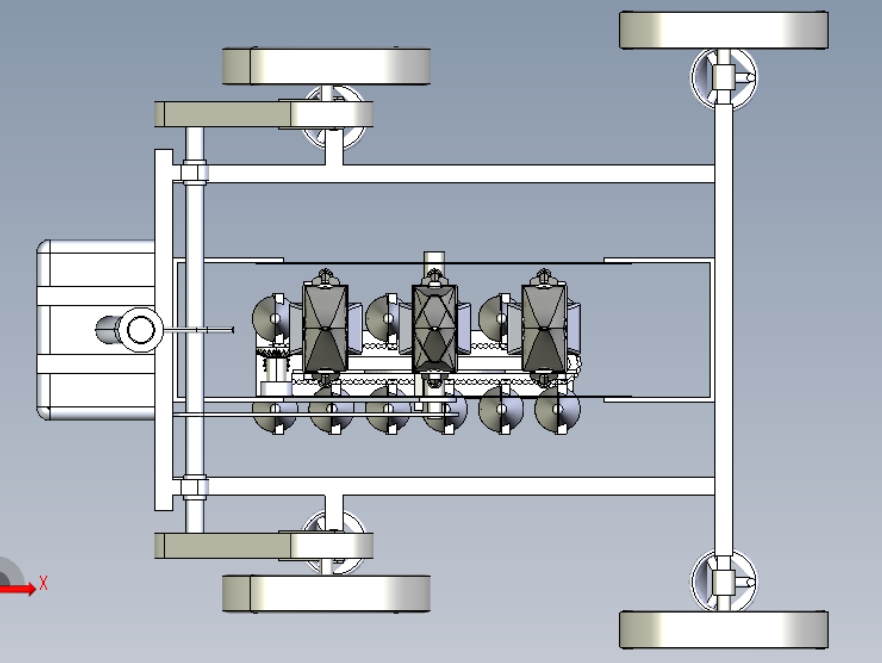

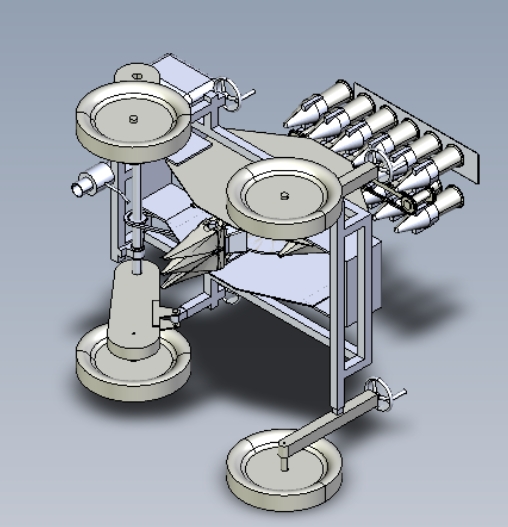

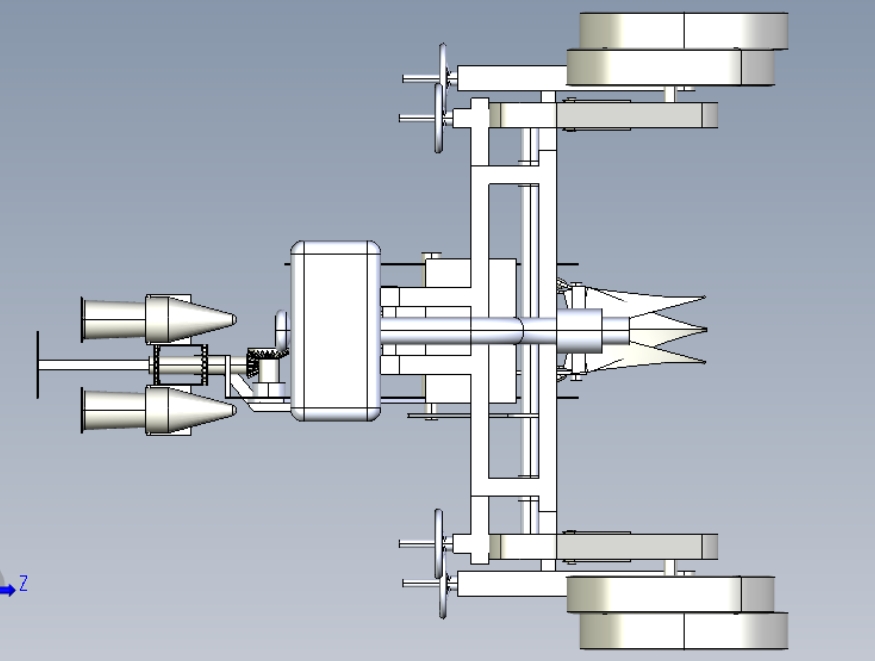

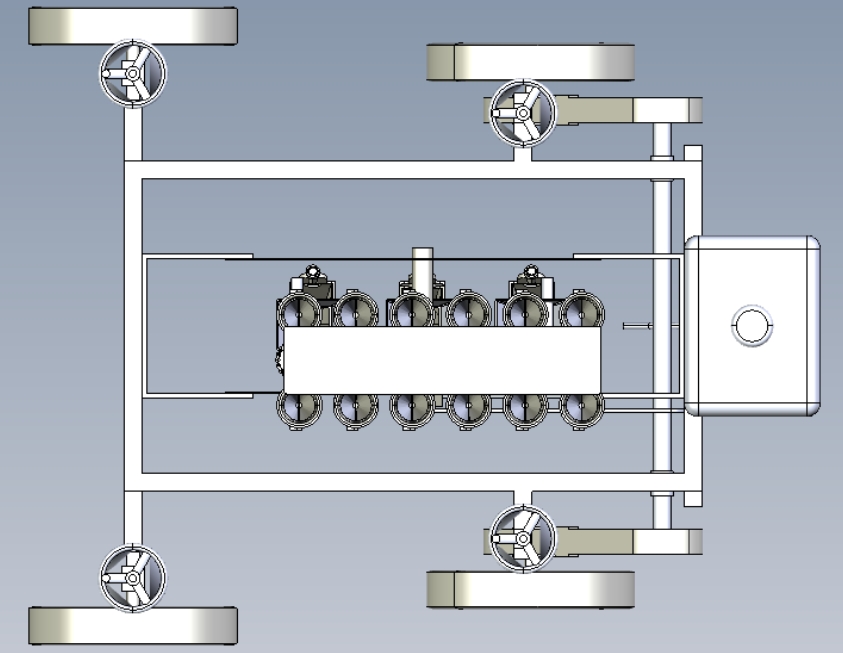

　　在南方双季稻产区与北方单季稻种植区，水田栽植环节的人工作业效率长期制约种植规模扩张，传统人工插秧需要劳动者长时间弯腰在泥水中作业，单亩作业耗时接近1.5个工作日，且株距、栽植深度一致性差，直接影响后期水稻分蘖密度与最终产量。这款插秧设备的三维结构设计，完全围绕水田作业的实际工况展开，核心解决机械取苗、精准送秧、定深栽植三个核心环节的动作匹配问题。从结构布局来看，整机采用对称式框架承载，行走轮组设置在机身两侧，轮缘带防滑凸齿，可在含水率35%-60%的水田泥层中获得足够附着力，避免作业时出现打滑陷车问题，行走轮的安装轴距预留了1.2米的作业幅宽边界，可匹配常规4行栽植的农艺要求，相邻栽植臂的横向间距严格按照水稻种植的常规株距参数设置，保证栽插后秧苗的通风透光空间。

　　核心栽植机构采用行星齿轮系驱动的栽植臂结构，设计阶段特意将栽植爪的运动轨迹拟合为类椭圆形曲线，这一轨迹设计是为了匹配取苗与栽植两个阶段的动作需求：取苗阶段栽植爪从秧箱中精准夹取带土秧苗块，此时爪尖运动方向与秧箱平面保持垂直，避免刮伤秧苗茎叶；送苗阶段轨迹平滑过渡，减少秧苗掉落概率；入土栽植阶段爪尖垂直插入泥层，达到设定深度后栽植爪及时张开，同时沿轨迹快速抬升，避免带起已栽入的秧苗。秧箱部分采用横向间歇送秧结构，配合纵向的秧苗托板，可保证栽植臂每次取苗时都能接触到整齐排列的秧块，减少空插、漏插问题，秧箱的安装角度设置为与水平面呈62度夹角，既方便人工添加秧苗，也能依靠秧苗自身重力实现纵向补位，不需要额外设置复杂的送秧驱动结构。

　　动力传输部分采用分动布局，发动机输出的动力一路传递给行走轮组控制作业行进速度，另一路传递给栽植机构与送秧机构，通过齿轮传动比匹配，保证行进速度与栽植频率严格对应，行走速度越快，栽植臂动作频率越高，始终保持株距稳定，不会出现株距忽大忽小的问题。机身下方的浮板结构采用流线型设计，作业时浮板贴在泥层表面，一方面可以平整轮辙压出的泥坑，另一方面可以通过浮板的上下浮动反馈泥层深度变化，联动调整栽植臂的入土深度，保证整块田的秧苗栽植深度控制在2-3厘米的适宜区间，过深会导致秧苗返青慢，过浅则容易出现漂苗问题。

　　设计过程中特意对所有与泥水接触的转动部件做了密封结构预留，转动轴承位置设置了多层防尘密封圈，避免泥砂进入轴承间隙造成磨损，所有结构件的安装位置都预留了足够的维护操作空间，日常清理缠草、检查部件时不需要拆解过多结构。从安装边界来看，整机长度方向预留了动力单元的安装位，可匹配常规小型单缸柴油机作为动力源，宽度方向不超出两侧行走轮的外沿，方便在田块之间的狭窄田埂上转移，高度方向将操作扶手设置在符合人体工程学的位置，操作人员站在机身后方即可完成转向、油门控制、补秧等操作，不需要长时间弯腰。这套结构设计完全适配国内小地块水田的作业需求，没有冗余的复杂结构，所有传动路径尽量缩短，减少动力损耗，同时零部件尽量采用通用农机标准件，降低后期维护更换的成本，在实际作业中可将单亩栽植作业时间压缩到0.1个工作日以内，且栽植一致性远高于人工作业，能有效降低种植环节的劳动强度，提升水稻种植的标准化程度。
