帕斯菲达电磁隔膜计量泵结构设计

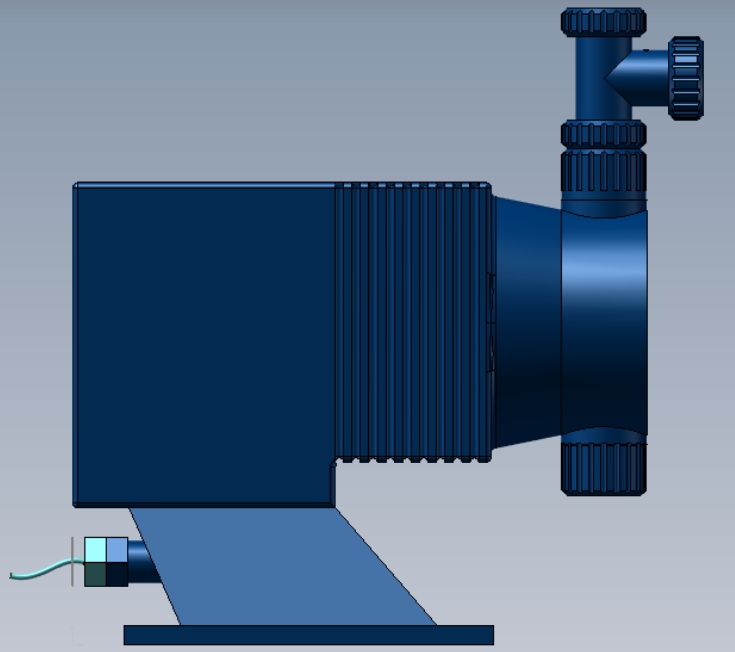

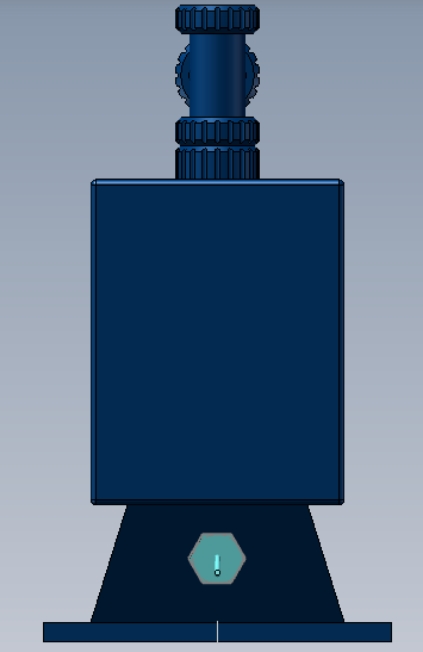

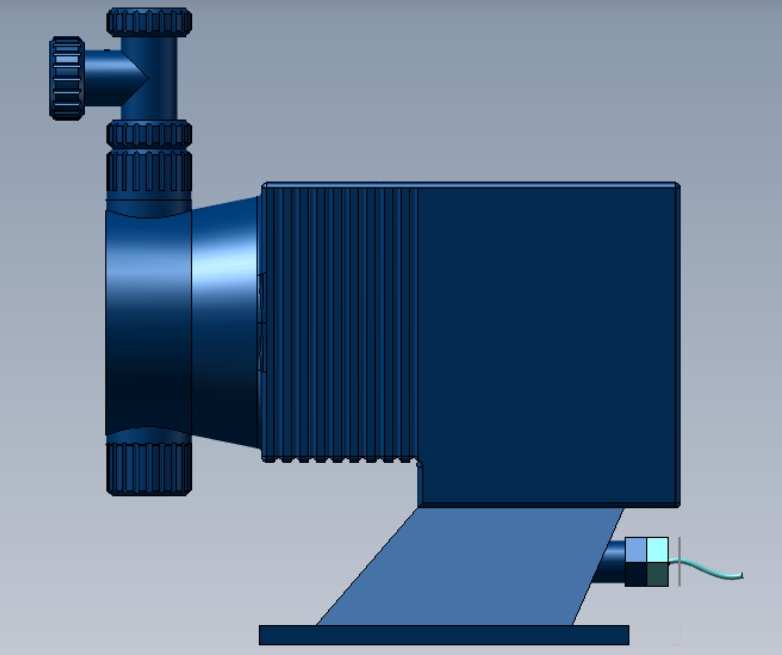

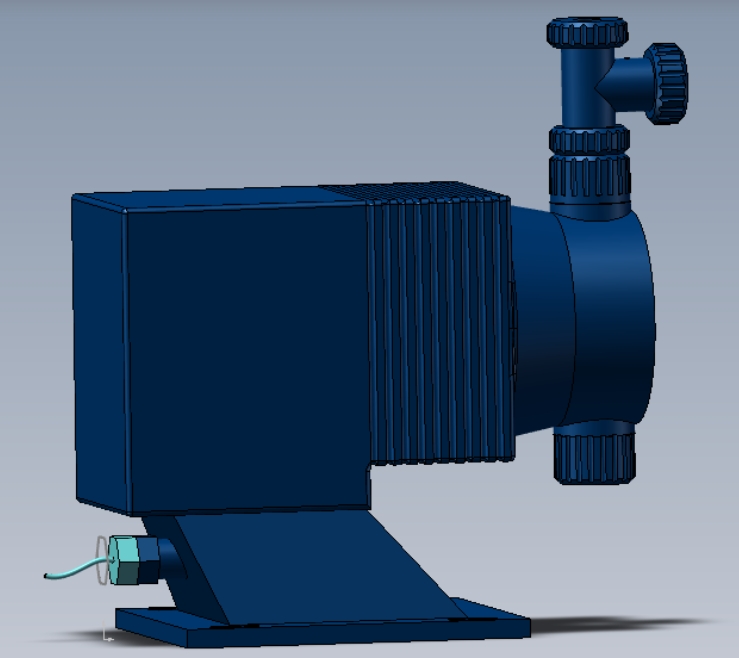

　　在化工药剂投加、水处理精准加药、食品级流体定量输送这类对流量精度要求严苛的场景里，电磁隔膜计量泵是现场运维和工艺设计绕不开的核心执行部件，这类设备不需要额外配套气源或者大型动力机组，仅靠电磁驱动就能实现小流量范围内的精准流体输送，相比传统机械隔膜泵，它的结构更紧凑，安装占用空间更小，很适合集成在成套加药装置、小型流体处理系统里。从结构设计逻辑来看，这款电磁隔膜计量泵把驱动单元、控制单元、过流单元做了模块化的分层布局，底部是电磁驱动与电路控制集成腔，上方直接对接泵头过流组件，进出口采用上下同轴的法兰式连接结构，现场接管时不需要额外做转向适配，垂直方向的流道设计也能减少流体在泵腔内的残留，避免药剂沉积造成的单向阀卡滞。

　　过流端的核心部件采用球型逆止阀搭配导向限位结构，阀球的运动行程被严格限制在导向腔范围内，不管是吸程还是排程阶段，阀球都不会出现偏移卡涩的问题，配合全密封的隔膜结构，能彻底切断流体回流路径，这也是它能实现±1%以内计量精度的核心结构基础。隔膜本身采用多层复合的耐腐材质设计，接触流体的表层做了钝化处理，能适配常规的酸碱药剂、水处理絮凝剂、食品级添加剂等多种介质，中间的增强层负责承受电磁驱动带来的往复形变应力，避免长期运行出现隔膜疲劳破裂。泵体侧面集成的排气阀结构是现场调试阶段很实用的设计，首次开机或者长时间停机重启时，不需要拆解泵头，只需要操作排气阀就能排净泵腔内的积存空气，快速建立吸程，减少现场调试的工作量。

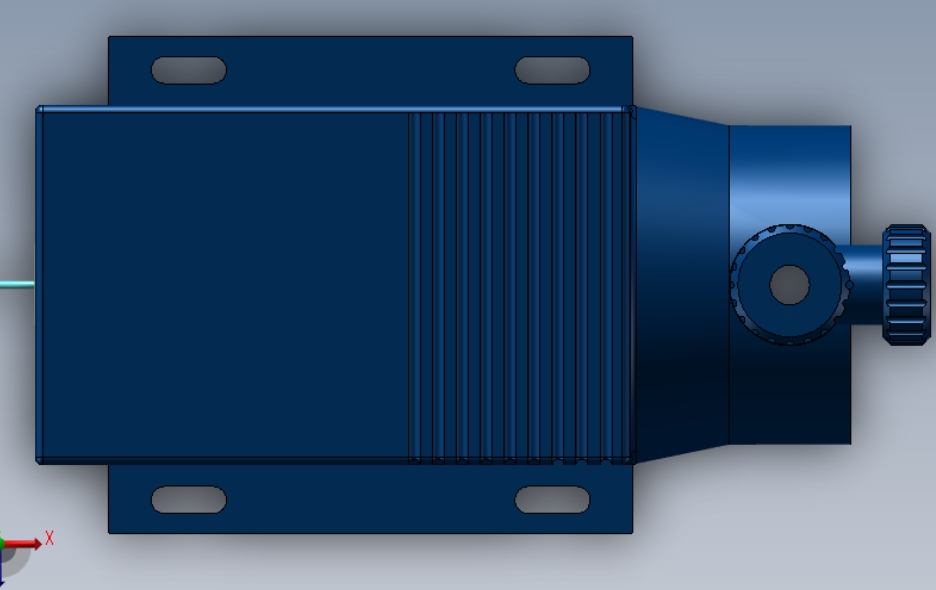

　　控制电路部分做了独立的密封腔隔离，和电磁驱动单元之间设置了隔热垫层，电磁组件高频往复运动产生的热量不会直接传导到电路板上，配合控制腔外壳的散热筋结构，能把长期运行的腔体温度控制在电子元件耐受范围内，延长电路部分的使用寿命。从安装边界来看，这款泵的底座采用标准的平板式安装结构，四个固定孔位的间距适配行业通用的加药装置安装面板尺寸，不需要额外做转接支架就能直接固定；进出口的连接尺寸匹配常规的小口径化工管道标准，不管是粘接式PVC管路还是螺纹式金属管路都能适配；整体外形的宽度控制在200mm以内，高度不超过300mm，在成套设备内部排布时，相邻泵体之间只需要预留50mm的操作空间就能满足接线、排气、日常维护的需求，不会占用过多的柜内安装空间。实际选型应用时，要注意它的适用压力范围和流量区间匹配工艺需求，这款泵的电磁驱动行程是固定的，通过调节电磁驱动的频率来实现流量调节，控制信号可以直接对接PLC的脉冲输出端口，也能通过面板上的手动调节旋钮设定固定投加量，不管是全自动运行的水处理系统还是半自动的小型加药工位都能适配。泵头部分的连接采用快拆式螺栓结构，后期更换隔膜或者清理单向阀时，只需要松开四个固定螺栓就能分离泵头和驱动腔，不需要拆卸整体安装结构，日常维护的效率很高。

　　另外，它的电磁驱动部分没有机械传动的齿轮、连杆结构，运行时的噪音很低，也不需要定期加注润滑油，后期运维的成本比传统机械驱动的计量泵低很多，很适合在对噪音控制有要求的室内安装场景使用，比如民用建筑的中水加药间、食品车间的添加剂投加工位这类场景。在三维建模过程中，需要重点关注隔膜往复运动的行程边界，避免运动仿真时出现隔膜和泵腔内壁的干涉，同时要预留出单向阀的运动空间，进出口流道的圆角处理要符合流体力学要求，减少流道内的阻力损失，底座的安装孔位要和行业通用尺寸对齐，保证模型导出后能直接用于成套设备的装配设计，不需要二次调整安装尺寸。
