户外运动防护镜结构设计三维数模

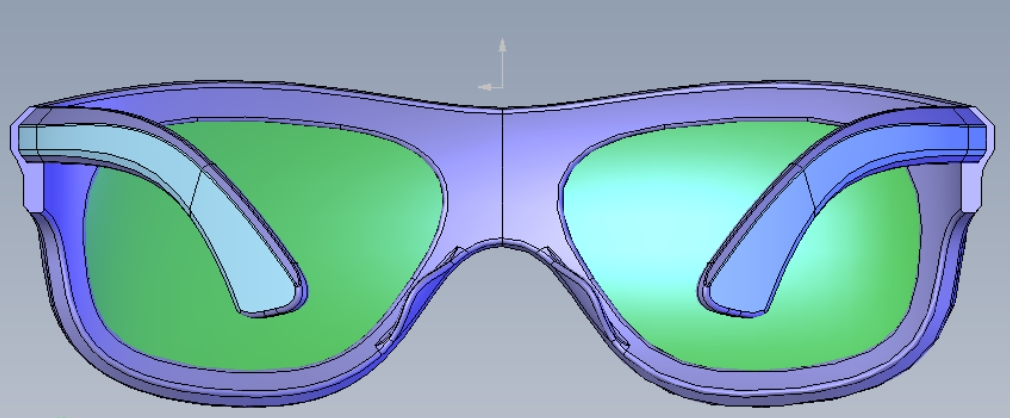

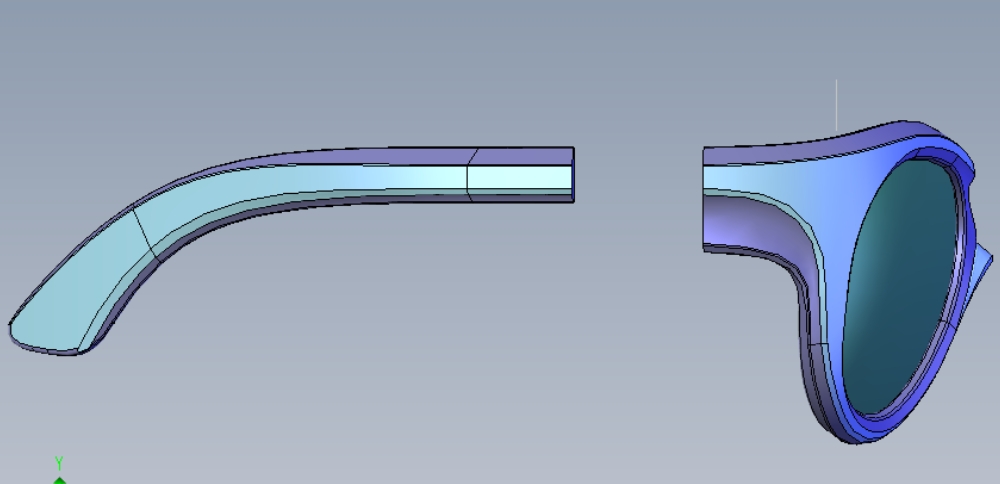

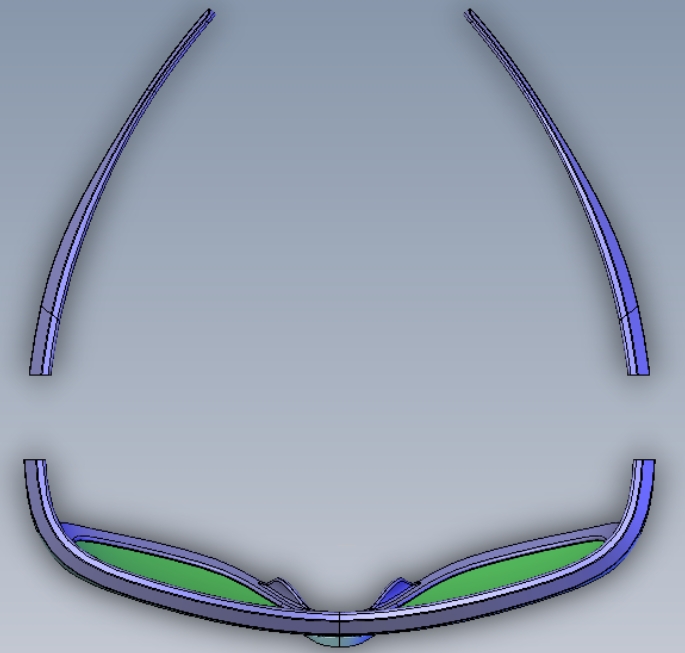

　　镜腿部分采用渐变弹性结构设计，靠近镜框连接位的部分做了刚性加强，保证和镜框连接的结构强度，镜腿尾段则做了弧形内收的贴合曲面，能够适配不同头围的佩戴需求，同时在镜腿和镜框的铰接位置预留了标准的铰接轴安装位，可适配常规的金属铰接销轴，保证开合转动的顺畅度，同时预留了足够的转动间隙，避免长期开合出现结构磨损卡滞。镜片安装位采用内嵌式卡槽结构，卡槽沿镜框内圈均匀分布，卡槽深度经过适配，既能够保证镜片安装后的固定强度，避免运动过程中镜片脱落，又预留了足够的拆卸间隙，方便用户根据不同使用场景更换不同透光率的镜片，比如强光场景下使用深色遮光镜片，阴天或者夜间运动时使用高透光浅色镜片。这款运动护目镜的结构设计，首先围绕运动场景下的实际使用需求展开，针对骑行、滑雪、跑步等不同户外运动的使用特性，在镜框弧度、镜腿贴合度、镜片安装位上做了针对性的结构适配。从结构设计逻辑来看，镜框整体采用大曲面一体化成型思路，镜框边缘做了加厚过渡处理，一方面提升整体抗冲击性能，应对运动过程中可能出现的飞溅物撞击，另一方面曲面轮廓能够更好贴合面部轮廓，减少运动过程中镜体晃动移位的问题。

　　从安装边界尺寸来看，镜框整体宽度适配成年人面部平均宽度，镜片区域的垂直高度做了优化，既保证足够的视野覆盖范围，避免运动过程中镜框遮挡视线，又不会因为尺寸过大增加整体重量，长时间佩戴也不会出现明显的压迫感。鼻托位置和镜框做了一体化结构设计，鼻托的贴合曲面按照人体鼻梁的平均轮廓做了弧度适配，接触位置做了圆滑过渡，避免尖锐棱角压迫鼻梁造成不适，同时该位置预留了粘贴柔性缓冲垫的安装位，可根据使用需求加装海绵或者硅胶缓冲垫，提升佩戴舒适度，同时起到一定的密封作用，减少运动过程中气流直吹眼部造成的不适，也能阻挡灰尘、飞虫进入眼部区域。

　　在实际行业应用中，这类护目镜除了日常户外运动使用，也可适配工业作业场景下的眼部防护需求，结构上预留了加装侧翼防护板的安装接口，可根据需求拓展防护范围，阻挡侧面飞溅的碎屑。从结构强度设计来看，镜框整体壁厚做了均匀化处理，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲等成型缺陷，各个转角位置都做了圆角过渡，减少应力集中问题，提升整体结构的抗疲劳强度，即使受到一定程度的挤压、碰撞也不容易出现断裂损坏。镜腿的内侧预留了防滑条安装槽，可粘贴橡胶防滑条，在出汗或者雨天使用时，提升镜腿和皮肤接触的摩擦力，避免镜体滑落。

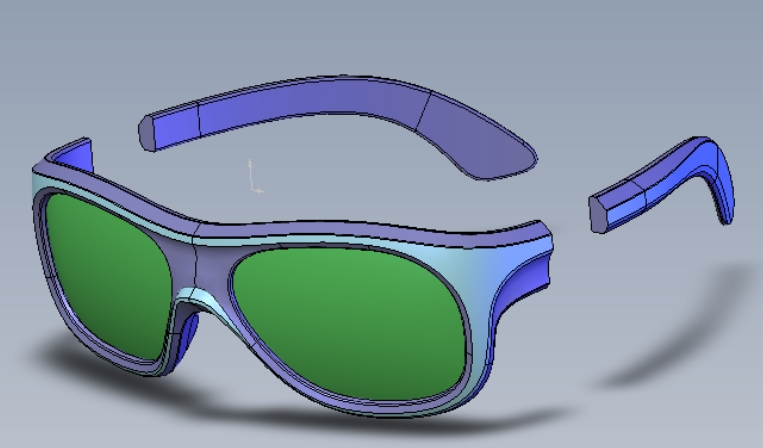

　　整个模型的结构拆分逻辑清晰，镜框、镜腿、镜片都为独立可拆分的结构件，方便后续做结构优化、开模生产，各个配合面的公差预留符合常规注塑件的配合精度要求，不需要做过多调整就可以直接用于开模验证。在设计过程中也充分考虑了不同使用场景的适配性，比如滑雪场景下使用时，镜框内圈预留了足够的空间，可兼容佩戴近视眼镜的用户，不会出现镜体挤压近视镜架导致佩戴不适的问题；骑行场景下使用时，镜框上部的弧度做了优化，能够和骑行头盔的绑带位置兼容，不会出现头盔绑带和镜腿干涉的问题。整体结构没有冗余的设计部分，所有结构特征都服务于实际佩戴的防护性、舒适性、耐用性需求，没有为了外观造型牺牲结构实用性，各个连接位置的加强筋设计都做了隐藏式处理，不会在外观面留下明显的结构痕迹，兼顾了结构性能和外观的简洁流畅。
