可调式多滚轮导向传动机构

在自动化输送、精密导向定位、间歇式进给这类工况里，滚轮类传动构件的应用占比一直不低，这套可调式多滚轮导向传动机构，就是针对需要分段式阻尼调整、侧向导向限位的场景做的结构设计。先从实际安装边界说，整套机构的基座采用方块式集成设计，安装基面做了平整处理，预留的安装孔位分布在基座四角，适配常见的型材机架安装孔距，不需要额外做转接板就能直接固定在设备台架上，基座侧面的开口尺寸刚好匹配常规宽度的输送料带或者滑动导条，不会出现安装后运动件剐蹭基座内壁的问题。

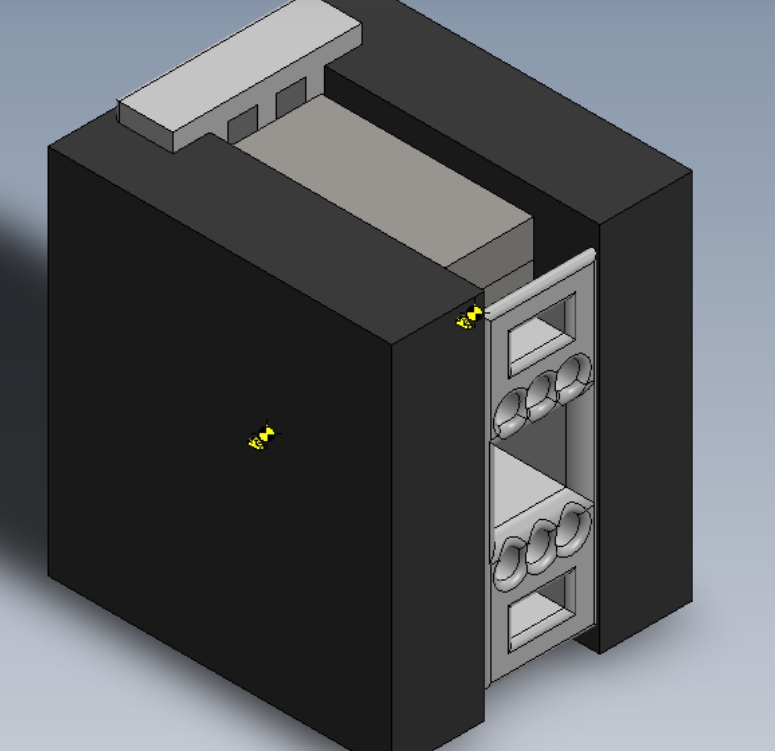

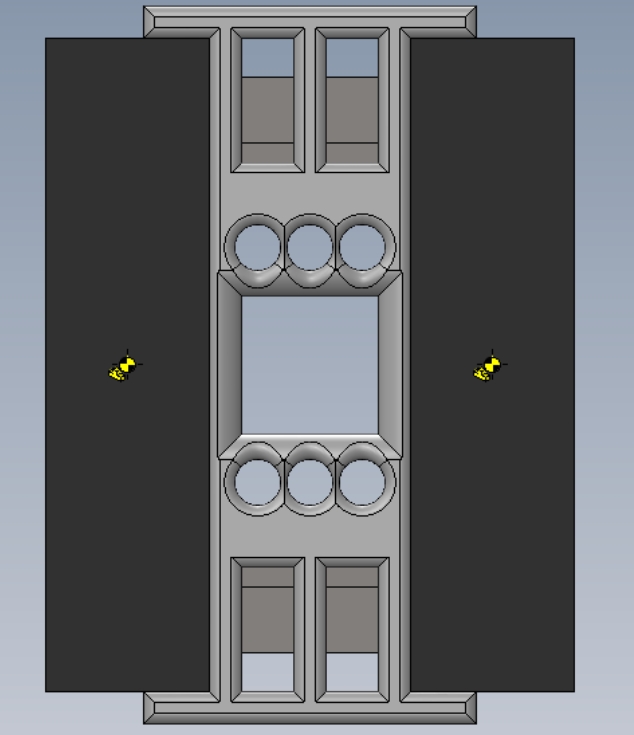

从功能特性上看，这套机构没有采用传统的单排滚轮支撑结构，而是在侧向活动支架上做了上下两排共六个滚轮的布局，滚轮的型面做了圆弧过渡处理，和被导向件的侧面接触时是线接触状态，相比面接触的滑块结构，滚动摩擦的阻力更小，长时间运行的磨损量也更低。最核心的设计点在滚轮支架和基座的配合结构上，支架和基座之间预留了微调间隙，配合侧面的调整结构，可以根据被传动件的实际厚度、运行时的阻尼需求，调整滚轮对被接触件的压紧力，而且滚轮对应的接触侧面设计了交替分布的凹凸结构，当滚轮转动到不同位置时，会和对应位置的凹凸结构产生不同的干涉量，不需要额外加装凸轮或者分度结构，就能实现转动过程中分段式的阻尼变化，满足间歇进给、分段触感反馈这类特殊工况的需求。

设计思路上没有做过多的冗余结构，整个基座采用一体化的块式设计，减少了拼接结构带来的装配误差，滚轮支架采用插拔式的装配方式，维护的时候只需要拆开侧面的限位销就能直接抽出支架更换磨损的滚轮，不需要拆解整个基座，日常维护的效率很高。滚轮的转轴采用过盈配合压装在支架上，转轴和滚轮之间预留了足够的转动间隙，不会因为加工误差出现滚轮卡滞的问题，基座顶部的凸台结构是用来安装感应开关或者限位挡块的，不需要额外在基座上打孔攻丝，直接利用预留的安装位就能加装检测元件，适配自动化设备的信号采集需求。

实际应用的时候，这套机构可以用在小型物料的侧向导向输送工位，比如包装设备里的纸盒进给导向，或者电子设备组装线上的薄型工件定位输送，也可以用在需要分段阻尼的手动操作机构上，比如设备操作面板上的旋钮档位结构，利用滚轮和凹凸面的配合产生清晰的段落感。安装的时候需要注意，基座的安装基面要保证平面度在0.1mm以内，不然会导致支架滑动卡滞，滚轮和被接触件的初始压紧量调整到0.2-0.3mm就可以，过大会增加运行阻力加快滚轮磨损，过小则会出现导向间隙过大、定位不准的问题。整套结构的运动部件没有外露的齿轮或者传动带，所有的配合结构都集成在基座内部，运行过程中不会卷入杂物，适合在有少量粉尘的生产车间环境里使用，不需要额外加装防尘罩就能满足日常使用的防护需求。

从结构建模的角度看，这套机构的各个零件都做了等壁厚处理，适合采用机加工或者注塑的方式生产，没有特殊的异形结构，加工难度低，零件的通用化程度高，滚轮、转轴这些零件都可以采用标准件替换，不需要定制特殊规格的配件，后期的运维成本很低。在做运动仿真的时候，要注意滚轮和侧面凹凸结构的接触参数设置，把摩擦系数设置成实际工程塑料和钢材接触的数值，就能准确模拟出不同转动角度下的阻尼变化，验证分段段落感的实际效果，不需要做出物理样机就能提前验证结构的可行性。
