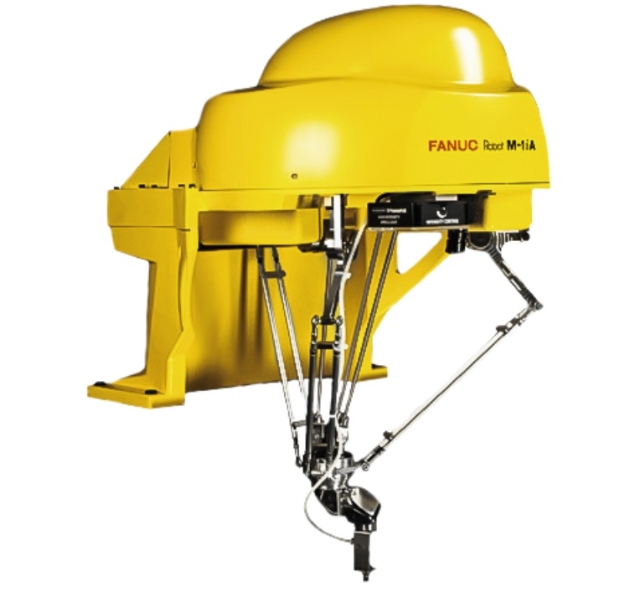

发那科M-1iA六轴紧凑装配机械臂

　　在3C电子精密组装、小型零部件分拣搬运这类对作业空间与节拍要求严苛的场景里，传统多关节机械臂往往因为底座占用空间大、臂展冗余、末端灵活性不足，难以适配狭窄工位的倾斜安装需求，而这款六轴紧凑结构的并联构型机械臂，正是针对这类痛点完成的结构设计。从结构构型来看，它采用并联连杆搭配末端多轴串联的混合结构，三根主驱动支链从顶部基座延伸至末端动平台，相比纯串联的六轴机械臂，这种结构能把驱动电机的负载更多分散到固定基座侧，有效降低运动臂的惯量，这也是它能实现高速装配作业的核心设计逻辑——毕竟在0.5kg到1kg的轻载搬运场景里，运动惯量直接决定了节拍上限，也直接影响重复定位精度的保持性。

　　实际产线应用中，这类机械臂常被布置在流水线侧方、设备机架上方甚至倾斜的安装支架上，不需要预留大半径的安全回转空间，它的安装边界非常灵活：基座固定面不需要额外做厚重的加强支撑，因为整体自重控制在12kg到17kg区间，常规的铝型材机架就能满足安装刚度要求，不会像大负载工业机器人那样需要专门做地面预埋固定。它的手腕部分采用4轴/3轴可切换的结构设计，针对不同的作业场景可以调整轴数配置：如果是简单的平面拾取、定点放置作业，3轴构型就能满足需求，运动解算更简单，节拍更快；如果是需要复杂姿态调整的精密装配，比如电子元件的插装、小零件的角度翻转装配，切换到6轴构型后，末端可以实现任意空间姿态的调整，±0.02mm的重复定位精度足以覆盖绝大多数精密组装的公差要求。从设计细节上看，连杆部分采用轻量化的高强度结构设计，既保证高速运动下的结构刚度，不会因为连杆形变影响定位精度，又尽可能降低运动部件的重量，配合驱动单元的参数匹配，能在紧凑的作业半径内实现快速启停，不会因为惯量过大产生过冲、抖动的问题。在实际选型适配的时候，工程师不需要为它预留传统串联机械臂那样的立式安装空间，它可以倒挂安装在流水线顶部的机架上，也可以倾斜安装在设备的侧壁支架上，甚至可以多台并排密集布置，完成多工位的同步装配作业，这对于空间寸土寸金的电子组装车间、小型零部件加工产线来说，能大幅提升单位面积的产线产能。

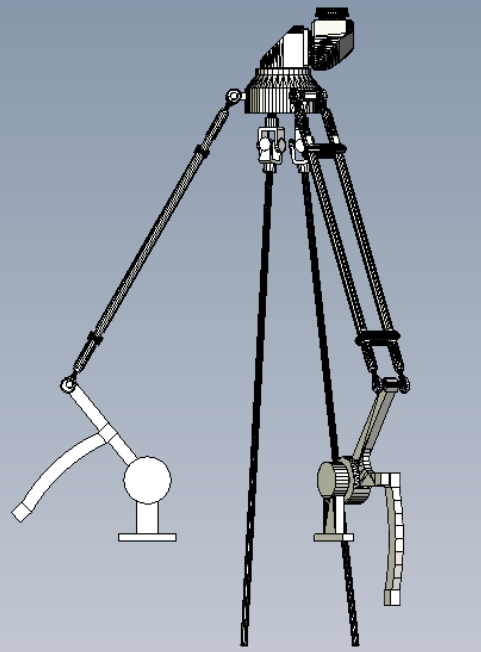

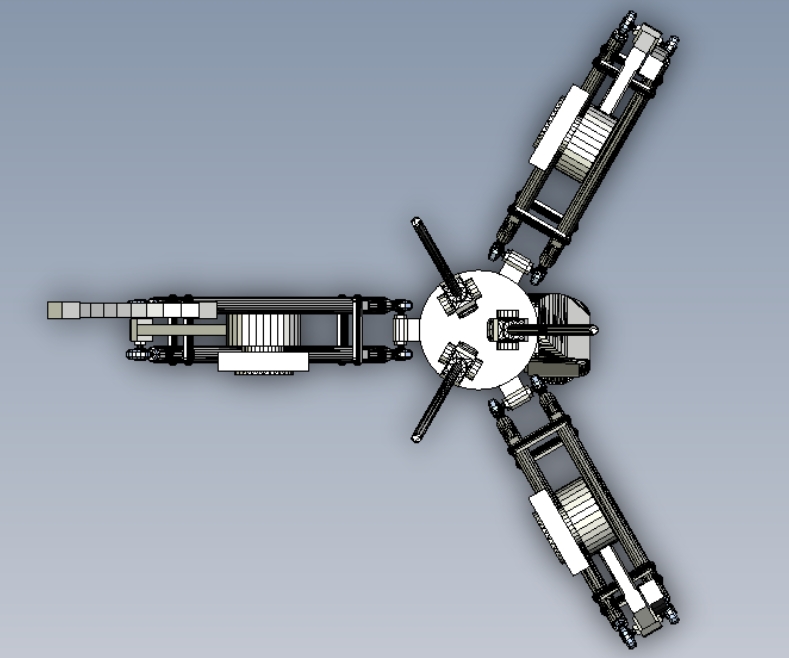

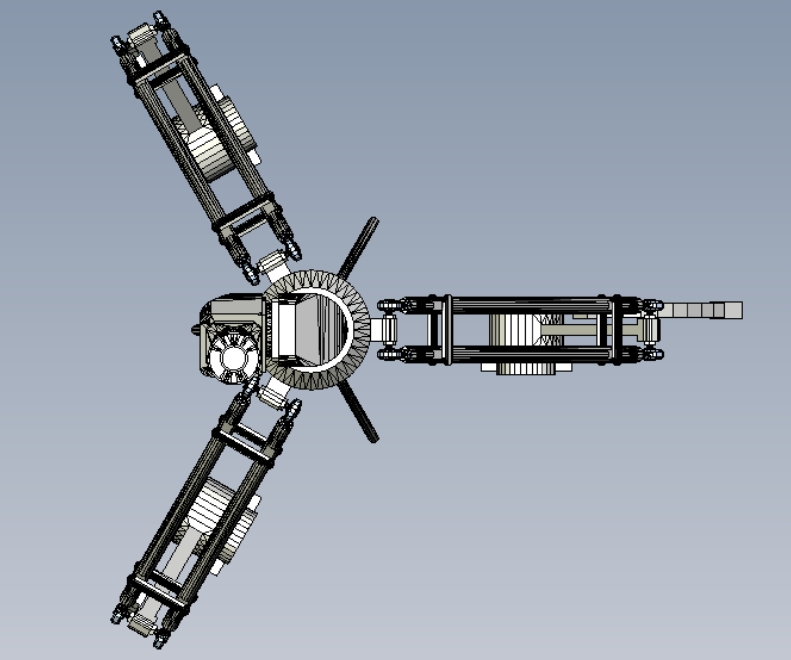

　　它的作业场景覆盖非常广，除了常规的轻载装配，还能完成小零件的分拣摆盘、涂胶点胶的轨迹作业、小型工件的检测上下料，因为结构紧凑，它可以深入到设备内部的狭窄空间完成作业，比如注塑机的模内取件、小型加工中心的工件上下料，不需要额外改造设备的防护门结构，就能适配现有产线的升级改造。从结构建模的角度来看，这款机械臂的连杆铰接点、驱动支链的运动副约束都做了精准的还原，每一处关节的运动范围都和实际设备参数匹配，工程师在做产线仿真的时候，可以直接导入模型进行干涉检查，验证不同安装角度下的作业可达范围，提前排查工位布置的问题，不需要再从零开始搭建机械臂的三维模型，能大幅缩短产线设计的周期。

　　它的末端安装法兰符合通用的工业机器人接口标准，可以适配夹爪、吸盘、点胶阀等多种末端执行器，不需要做额外的转接法兰设计，在做方案设计的时候，可以直接搭配标准末端执行器模型完成整站的装配验证，确保末端工具和机械臂、周边工装之间没有运动干涉。另外，这款机械臂的线缆布局都做了内置处理，外部没有裸露的拖链线缆，在高速运动的时候不会出现线缆甩动、剐蹭周边设备的问题，这也是紧凑结构设计里非常重要的细节——很多小型机械臂为了压缩体积忽略了线缆管理，实际运行中很容易出现线缆磨损、干涉的问题，而这款结构在设计阶段就把线缆走线路径整合到了连杆内部，既提升了设备的防护等级，也减少了后期维护的成本。在做产线布局的时候，工程师只需要根据它的作业半径范围，预留出末端运动的安全空间即可，因为它的支链运动轨迹是可控的，不会像串联机械臂那样肘部出现超出预期的运动范围，这对于密集布置的多台机械臂协同作业场景来说，能大幅降低多机干涉的风险，提升产线的运行安全性。
