工业级CST光源控制器结构设计方案

在机器视觉检测、工业自动化产线的光源配套场景中，光源控制器是决定成像稳定性、光源使用寿命的核心配套部件，这套CST光源控制器的结构设计，完全围绕工业现场的实际使用需求展开，没有冗余的装饰性结构，所有布局都服务于安装、接线、调试、维护的全流程操作便利性。

从实际应用场景来看，这类控制器常部署在自动化检测工位的电气柜内、设备侧挂安装板上，或是视觉集成系统的控制层机架中，需要适配多通道光源的独立调控需求，同时要应对车间内的电磁干扰、电压波动、长时间连续运行的工况，因此结构设计上优先考虑了接口布局的合理性、操作区域的辨识度、防护结构的可靠性。

设备的核心用途围绕光源全生命周期管理展开，一方面为不同功率的工业光源提供稳定的直流供电，避免电压波动造成的光源亮度漂移，影响视觉检测的灰度值一致性；另一方面实现光源亮度的无级调节、亮灭状态的快速响应，同时支持外部触发信号输入，实现和相机拍摄帧同步的频闪输出，大幅降低光源长时间满功率工作的热衰减，延长LED光源的实际使用寿命。

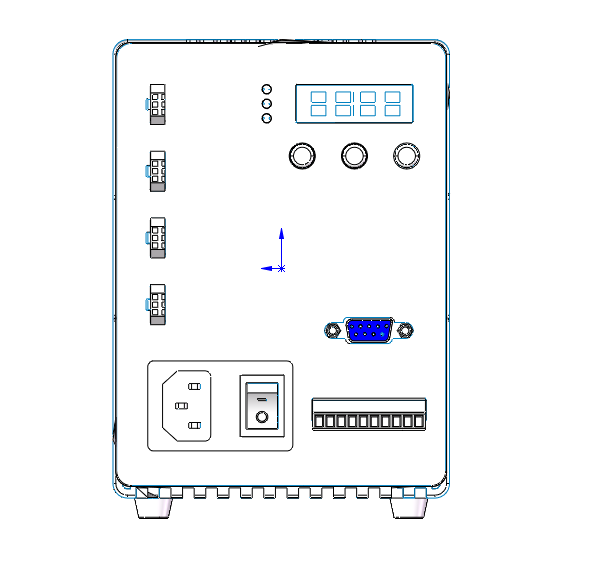

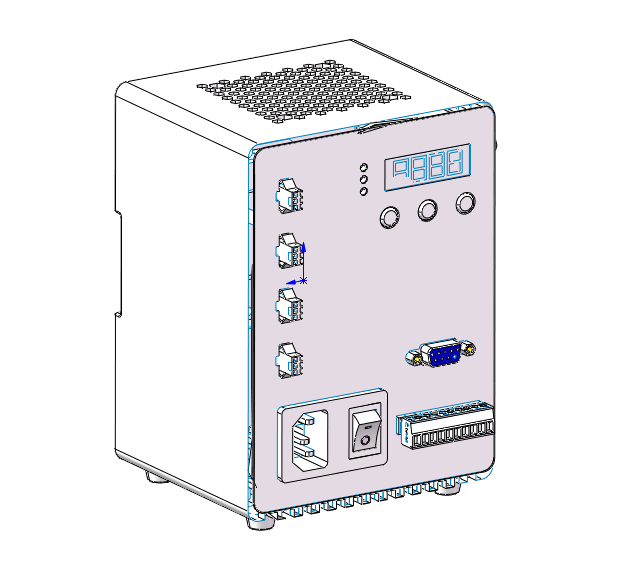

功能特性的结构落地上，前面板的布局遵循操作频率从高到低的排布逻辑：顶部设置四位数码显示区域，用于实时显示当前通道的亮度参数、触发模式状态，显示区域做了下沉式边框设计，避免现场磕碰造成显示屏刮花；显示区域下方排布三个实体调节旋钮，对应参数选择、数值加减、通道切换的操作，旋钮采用防滑滚花结构，戴劳保手套操作时也能精准调节，不会出现打滑错位；左侧竖向排布四个通道的输出接口，每个接口旁预留了状态指示灯位，通道对应标识采用激光蚀刻工艺，避免长期使用后标识磨损脱落；下部区域集成了电源输入插座、船型电源开关、多针通讯接口以及接线端子排，电源开关带凸起防护边，避免误触造成设备断电，通讯接口采用带锁止结构的DB型接口，插接线缆后可以通过螺丝固定，防止设备运行过程中震动造成接口松脱。

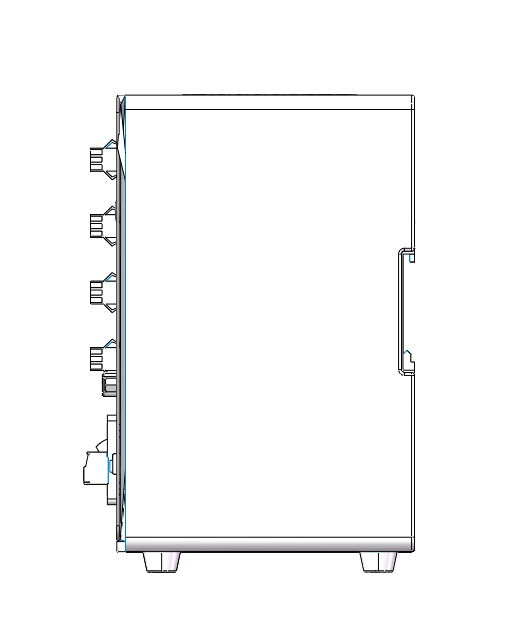

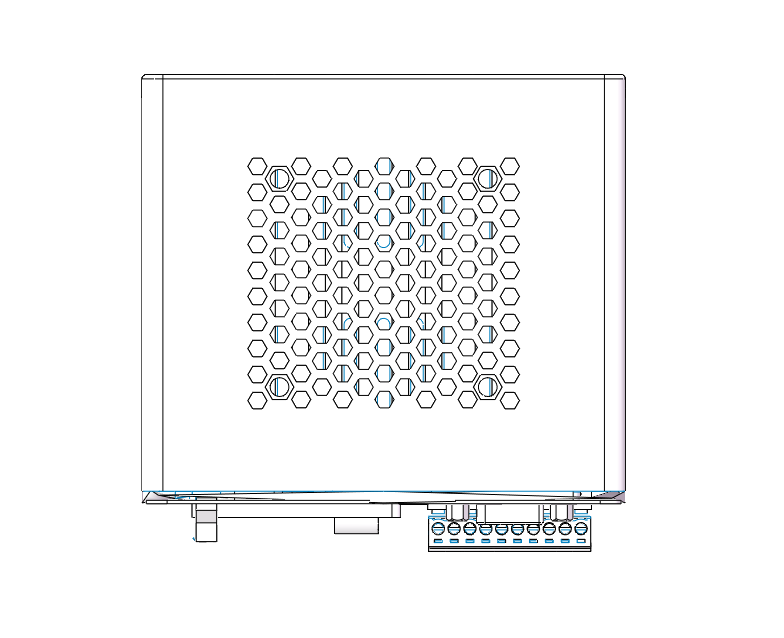

设计思路上充分考虑了工业现场的安装兼容性，外壳采用标准的金属壳体折弯成型，边角做圆弧钝化处理，避免安装过程中划伤操作人员；底部预留了标准的导轨安装卡扣位，同时支持螺丝固定安装，适配电气柜内的35mm标准DIN导轨安装，也可以通过侧面的安装耳固定在设备壁板上；壳体两侧设计了对流散热槽，内部电路板和外壳之间预留了足够的爬电距离，满足电气安全的间距要求，数码管锁功能的硬件触发按键集成在旋钮操作区，调试完成后可以锁定参数，避免无关人员误改参数造成生产异常；硬件层面预留了过流、短路保护的电路安装空间，当输出端出现短路、过载情况时可以自动切断输出，避免烧毁光源和控制器本身。

外形尺寸与安装边界方面，整体壳体采用紧凑型布局，在容纳四通道输出、通讯模块、电源模块的前提下，将正面投影面积控制在常规书本大小，深度方向适配标准电气柜的安装深度，不会出现柜门关合受阻的问题；所有外接接口都布置在正面和侧面，接线操作时不需要拆卸设备外壳，后期维护更换通道、排查线路故障时，可以直接在正面完成所有接线操作；底部的支撑脚高度预留了走线空间，壳体底部的散热孔和安装面之间保持足够间隙，避免安装面的灰尘、金属碎屑进入设备内部造成短路。

从结构设计的细节来看，前面板的接口标识和操作区域做了视觉分区，不同功能区之间通过浅凹槽做物理分隔，操作人员不需要看说明书就能快速找到对应的操作位置；串口通讯的接口位置靠近接线端子区，方便和上位机、PLC的通讯线统一走线整理，减少柜内的线缆杂乱问题；所有外露的金属部件都做了接地处理，避免静电积累对内部电路造成干扰，适配工业现场复杂的电磁环境，保障长时间运行的稳定性。
