双工位O型密封圈自动装配设备结构

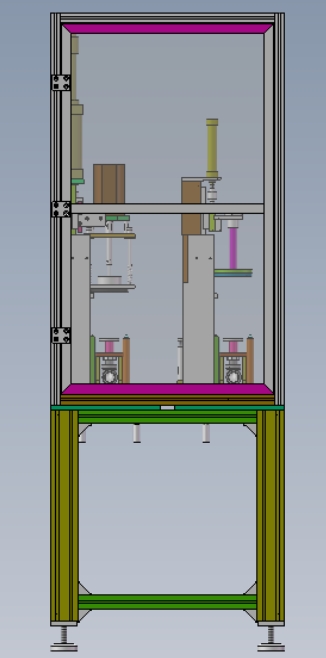

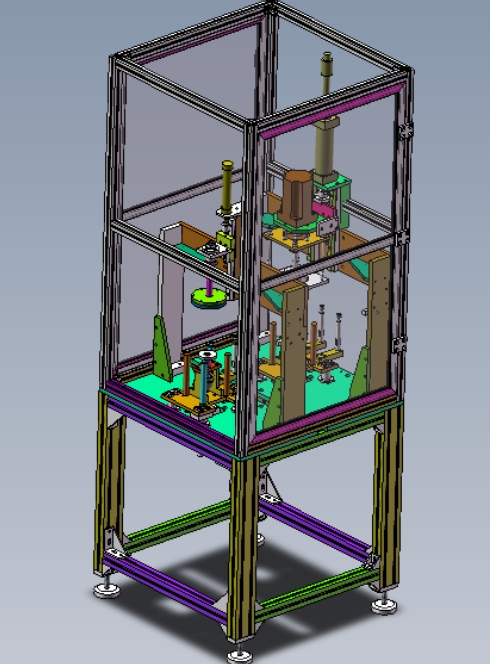

　　在液压阀件、气动接头、汽车管路零部件的批量生产环节，密封圈装配是长期依赖人工的工序，尤其是小规格O型圈，手动撑开时易出现扭曲、切边、漏装问题，人工操作的疲劳度会直接导致装配良率随作业时长下降，部分深孔、窄槽位置的密封圈，手动工装很难保证完全卡入密封槽，后续试压工序的泄漏返修成本居高不下。这套设备的结构设计完全围绕小规格密封圈的自动装配需求展开，采用铝型材搭建的框架式机架作为承载主体，底部预留了可调脚杯的安装位，可直接对接生产线的线体高度，机架上层布置防护围板的安装槽，可按需加装亚克力挡板避免装配过程中密封圈碎屑、润滑脂飞溅，中层为作业安装平台，所有执行机构的安装基准面都做了铣平处理，平面度控制在0.05mm以内，保证各工位的同轴度偏差不会导致密封圈压装偏斜。

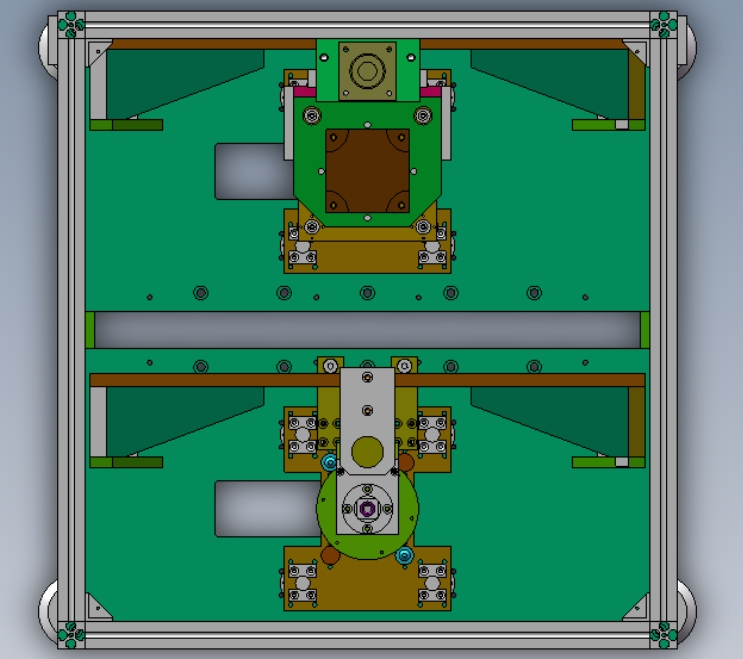

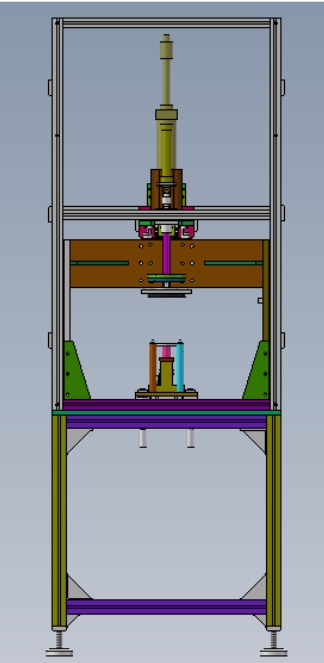

　　设备采用双工位对称布局，两套独立的装配单元可同时作业，也可单工位调试运行，每个装配单元都集成了密封圈上料、撑开、定位、压装的全套动作逻辑。其中动力源采用常规气动元件搭配直线导轨导向，电动伸缩杆作为压装的主动力输出，相比纯气缸压装，可通过行程控制适配不同高度的工件，压装速度分段可调，避免快速下压时密封圈被剪切。偏转杆组件的设计是这套结构的核心，多根沿圆周均匀分布的偏转杆可同步径向撑开，将套在杆端的密封圈均匀扩张至略大于工件装配位的直径，扩张过程中每根杆的位移量一致，不会出现密封圈局部拉伸过度导致的永久变形，当工件定位完成后，弹性承接杆会先托住密封圈下表面，随压头同步下行，避免密封圈在移动过程中从撑开机构脱落，待密封圈对准工件密封槽位置后，偏转杆同步收回，弹性承接杆缓慢卸力，密封圈自然回弹卡入槽内，最后由压头做一次整周压合，确认密封圈完全卡入无翘起。

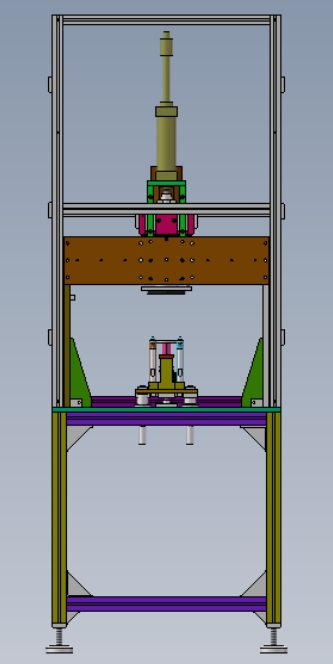

　　从安装边界来看，设备整体占地尺寸控制在1200mm800mm1600mm范围内，不需要额外做地基固定，底部脚杯可调节±20mm的高度差，适配车间地面的不平整情况，气源接口布置在机架后侧下方，采用标准快插接头，对接车间常规0.5-0.7MPa压缩气源即可运行，电气走线全部沿铝型材的内置槽布置，外部无裸露线缆，避免车间油污、切削液腐蚀线路。在实际应用场景中，这套结构可直接集成到零部件加工生产线的末端，工件通过上游输送线流入设备定位工位后，传感器检测到工件到位即可触发装配流程，单工位的装配节拍可控制在3秒以内，相比手动装配效率提升4倍以上，同时能完全避免人工操作带来的密封圈扭曲、漏装问题，装配后的密封圈一致性好，可直接对接后续的试压检测工序，不需要额外的人工复检。

　　设计过程中特意考虑了快速换型需求，偏转杆、弹性承接杆、压头都采用快拆式安装结构，更换不同规格的密封圈时，只需要更换对应尺寸的端头配件，不需要重新调整整体机构的安装位置，换型时间可控制在10分钟以内，适配多品种小批量的生产需求。机架的中层平台预留了多个T型槽安装位，可根据工件的形状加装对应的定位夹具，不需要额外打孔攻丝，调整夹具位置时只需松开T型螺栓即可滑动调整，适配不同外形尺寸的工件装配需求。
