注塑件余料自动冲切水口机结构设计

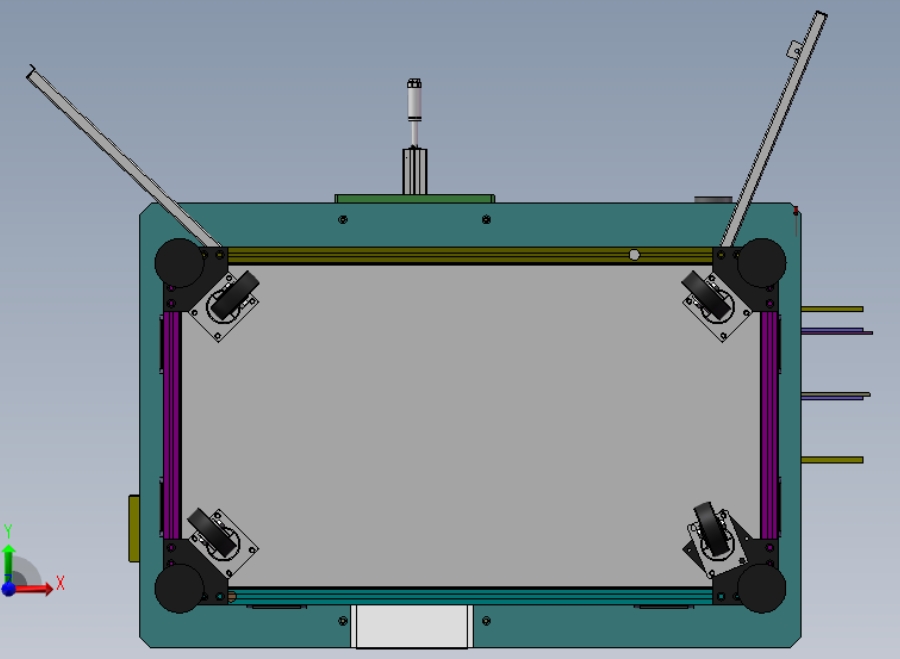

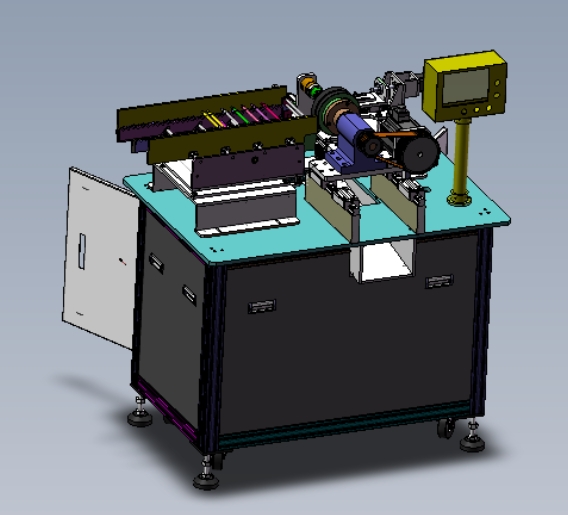

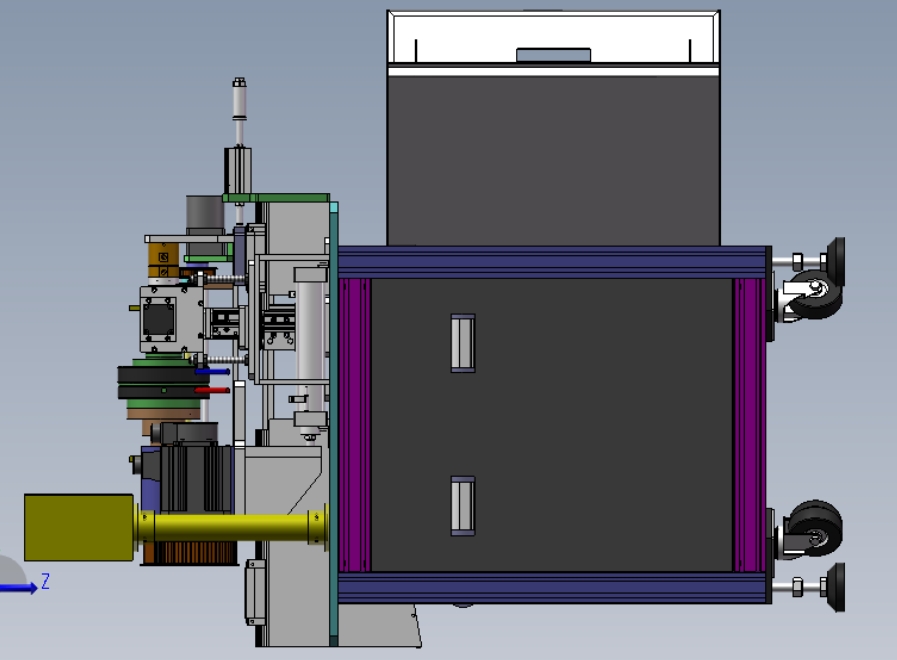

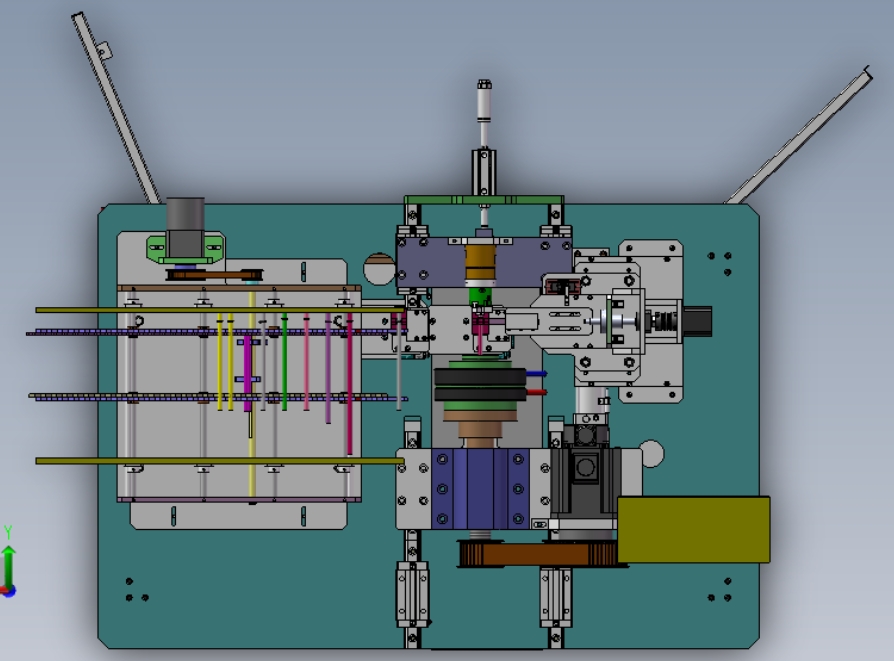

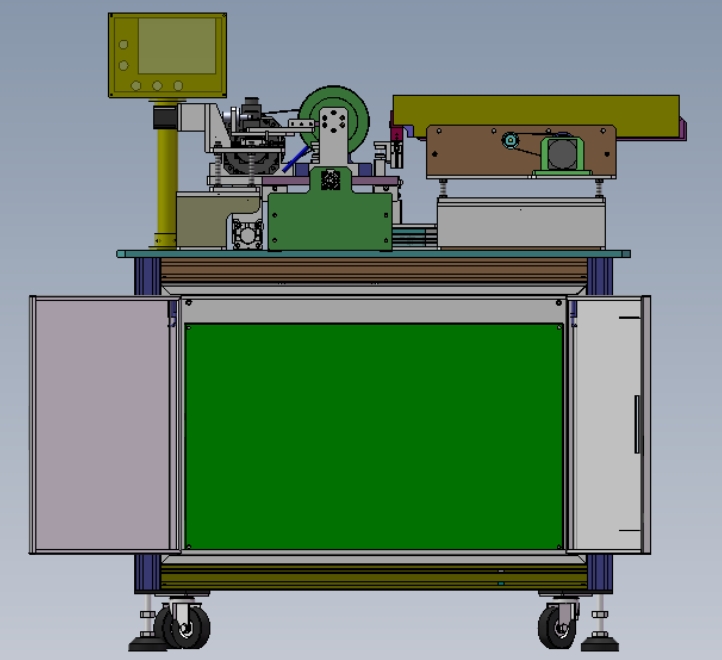

　　设备的核心作业单元分为定位载料区与冲切执行区两部分，定位载料区设置可快换的仿形治具，针对不同外形的注塑产品，可以快速更换适配的定位治具，治具上预留的避让槽刚好贴合塑件本体轮廓，待冲切的水口位置精准对准切刀的作业路径，避免裁切时塑件移位产生毛边。冲切执行端集成在横向驱动的滑台上，滑台采用线性导轨搭配伺服驱动的传动结构，切刀的进给行程、冲切速度都可以根据不同材质的塑件调整，比如针对脆性较大的ABS材质塑件，会降低冲切进给速度避免塑件崩边，针对韧性较强的PP材质，则适当提高冲切速度保证切口平整。在注塑成型生产的后处理工序中，水口料去除是长期依赖人工操作的环节，人工作业不仅效率波动大，还容易出现切口不平整、划伤塑件表面、余料残留等问题，尤其在消费电子外壳、小型精密注塑件的批量生产场景中，人工处理水口的不良率往往居高不下，这款自动车水口机正是针对这类痛点开发的专用后处理设备。从结构布局来看，设备采用立式机架搭配横向滑移模组的架构，底部设置带脚轮与可调支撑脚的机座，既方便产线内的转场移位，也能在安装定位后通过支撑脚调平锁死，避免冲切作业时机身振动影响裁切精度。

　　设备的机架外侧设置了全封闭的防护外罩，既可以避免冲切产生的细碎料屑飞溅到作业区域，也能防止操作人员误触运动部件引发安全风险，外罩上预留的观察窗采用透明亚克力材质，方便作业人员实时观察内部冲切状态，不用频繁停机开盖检查。从安装边界来看，设备整体宽度控制在1.2米以内，深度不超过0.8米，高度约1.6米，不需要额外开挖地基，直接放置在平整的车间地面即可接入气路与电路使用，非常适合搭配中小型注塑机在产线边布置，注塑机完成开模取件后，操作人员可以直接将带水口的塑件放置到设备治具上，启动后设备自动完成定位、冲切、退刀的全流程，单工位的作业节拍可以控制在3秒以内，相比人工作业效率提升3倍以上。

　　在结构设计的细节上，切刀的安装座采用快拆式结构，当切刀出现磨损需要更换时，不需要拆解整个滑台结构，松开锁紧螺丝即可完成刀片更换，大幅减少设备维护的停机时间；载料区下方设置了料屑收集抽屉，冲切产生的水口料头会顺着导料槽滑入抽屉内，作业人员只需要定期清理抽屉即可，不用专门清理设备台面的积料。设备的驱动部分采用气动与电动结合的方式，切刀的冲切动作由气缸提供动力，保证冲切力足够稳定，滑台的横向移动由伺服电机驱动，保证进给位置的重复定位精度控制在0.02mm以内，避免切刀偏移切伤塑件本体。

　　在实际产线应用中，这类设备可以适配绝大多数小型注塑件的水口去除作业，比如连接器壳体、家电按键、小型塑料结构件等，只需要更换对应的仿形治具与适配的切刀，不需要对设备主体结构做大幅改动，设备的通用性较强。不同于传统的铣床式水口处理设备，这款设备不需要复杂的编程调试，作业人员只需要经过简单培训即可完成参数调整与治具更换，上手门槛更低，更适合中小批量多品种的注塑生产场景。设备的电控柜集成在机架下部的腔体内，所有线路都走内部线槽布置，外部没有明线，既避免车间内的油污、粉尘侵蚀线路，也让设备整体外观更整洁，减少线路剐蹭带来的安全隐患。在冲切作业的逻辑设计上，设备设置了双启动按钮与安全光栅，只有操作人员双手同时按下启动按钮，且安全光栅检测到没有异物进入作业区时，设备才会启动冲切流程，从硬件层面避免误操作带来的工伤风险。
