哈雷摩托车金属车架结构三维设计

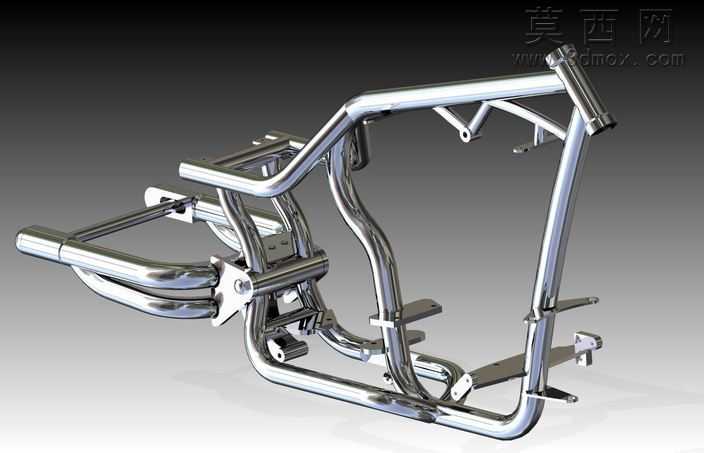

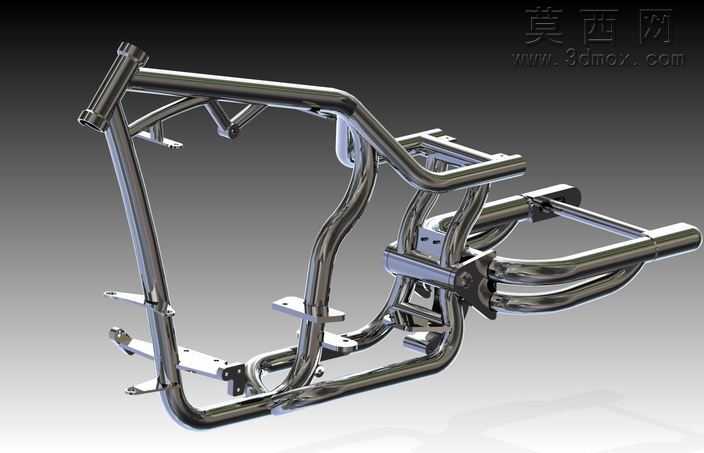

本作品为哈雷风格摩托车车架的三维参数化设计成果，建模过程严格遵循复古机车的结构比例与力学承载逻辑，以Autodesk Inventor为核心建模工具完成全参数化搭建。建模阶段首先梳理哈雷软尾系列车架的经典硬尾视觉特征，通过多段空间连续弯管的扫掠命令构建主车架的核心管梁结构，精准还原了车头立管、主脊梁、后尾架、下摇篮管的空间弯折角度与对接位置，所有管段的衔接处均采用布尔运算完成无缝拼接，同时预留了发动机安装位、油箱固定点、后摇臂连接轴孔、座椅支撑座、脚踏安装支架等关键装配接口，每个接口的安装平面、孔位间距、螺纹规格均按照实车装配标准设定，确保后续整车装配时各部件可完成无干涉配合。材质与渲染环节针对车架的镀铬金属质感做了专项调试，为金属管体赋予高反射率的镀铬材质，调整材质的粗糙度、反射模糊参数与环境贴图采样率，既还原了镀铬表面亮面冷调的金属光泽，也通过细微的粗糙度变化表现出金属管材弯折加工后的表面肌理，安装支架等附属冲压件则采用哑光钢材材质，与镀铬主管形成清晰的材质层次区分；渲染阶段采用三点布光方案，主光源模拟影棚硬光突出金属管的轮廓高光，辅助光源补全暗部结构细节，环境光提供均匀的漫反射照明，最终呈现出车架精致的金属质感与清晰的结构线条。设计思路上兼顾了经典哈雷车架的视觉辨识度与结构合理性，既保留了复古硬尾车架流畅的上扬后尾线条与双下摇篮管的力量感造型，也通过管梁的壁厚参数设定、三角支撑结构布局强化了车架的抗扭与承载性能，所有弯折处均做了符合管材加工工艺的圆角过渡处理，避免应力集中问题，整体模型结构完整、细节到位，可用于机车改装参考、整车装配验证、结构力学仿真分析等场景。
