CCD相机光学镜头剖面结构三维设计

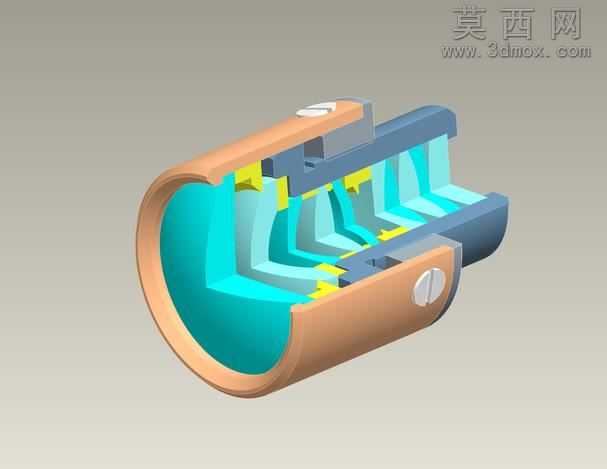

本作品为CCD相机配套光学镜头的剖面结构三维模型，采用三维建模软件完成全参数化设计，通过半剖视的呈现方式完整展现镜头内部的多层镜片排布、隔圈定位结构、镜筒装配逻辑与紧固连接细节，清晰还原光学镜头从入射端到成像端的完整光路通道结构。建模过程中首先依据光学镜头的成像光路原理，确定各层透镜的曲率参数、间隔距离与同轴定位基准，以镜筒的中心轴线为全局装配基准，依次完成外层金属镜筒、内部多层光学镜片、镜片间隔隔圈、端部紧固压圈、侧壁固定螺丝等所有零部件的独立建模，每个零件均严格按照实际光学镜头的尺寸比例与装配公差进行参数设定，保证各组件之间的装配关系完全符合实际生产中的镜头装配逻辑。材质渲染阶段，针对不同部件的物理属性匹配对应材质效果：外层镜筒赋予哑光金属铜质感，还原金属镜筒的磨砂表面质感与金属反光特性；内部光学镜片赋予高透玻璃材质，添加适当的光线折射与半透明效果，清晰展现镜片的曲面形态与透光属性；镜片间隔隔圈与内部支撑结构赋予哑光深灰工程塑料质感，端部紧固螺丝赋予亮面金属质感，通过不同材质的色彩与质感区分，让剖面结构的层次更加清晰直观，无需额外标注即可快速识别不同功能的组件。设计过程中重点考量了镜头的同轴度装配要求，所有镜片的中心均严格对齐镜筒主轴线，隔圈的厚度参数经过反复校准，保证各镜片之间的空气间隔符合光学设计要求，侧壁的紧固螺丝位置与镜筒侧壁的螺纹孔完全匹配，还原实际镜头的装配固定方式，半剖的处理方式既保留了镜头完整的外部圆柱形态，又将内部复杂的多层镜片堆叠结构完整呈现，能够直观展现光学镜头如何通过多层透镜的组合实现光线折射、光路校正最终在CCD靶面清晰成像的结构原理，可用于光学配件结构教学、摄影器材原理演示、相关产品设计参考等场景，模型结构完整，细节还原度高，各零部件可独立编辑调整，能够适配不同的结构展示与设计参考需求。
