小型商用咖啡豆烘焙加工设备结构设计

　　这款小型咖啡豆烘焙设备的三维结构设计，主要面向精品咖啡馆、小型咖啡烘焙工坊、咖啡教学实训场景的使用需求，区别于大型工业级烘焙生产线的大产能定位，该设备单批次处理量适配小批量多批次的精品豆烘焙作业，可覆盖门店自烘焙、小批量样品烘焙、烘焙教学演示等多元场景，无需配套大型工业厂房的基础设施，普通商用操作台面即可完成安装布置。从设备实际用途来看，核心是完成生咖啡豆从生豆到熟豆的热加工全过程，通过可控的加热过程实现咖啡豆内部美拉德反应、焦糖化反应的精准调控，同时配套的旋风分离结构可在烘焙过程中同步分离银皮碎屑，避免银皮混入熟豆影响最终冲泡风味，出料端的敞口接料结构可在烘焙结束后快速完成熟豆导出，配合自然风冷流程快速锁定烘焙风味。

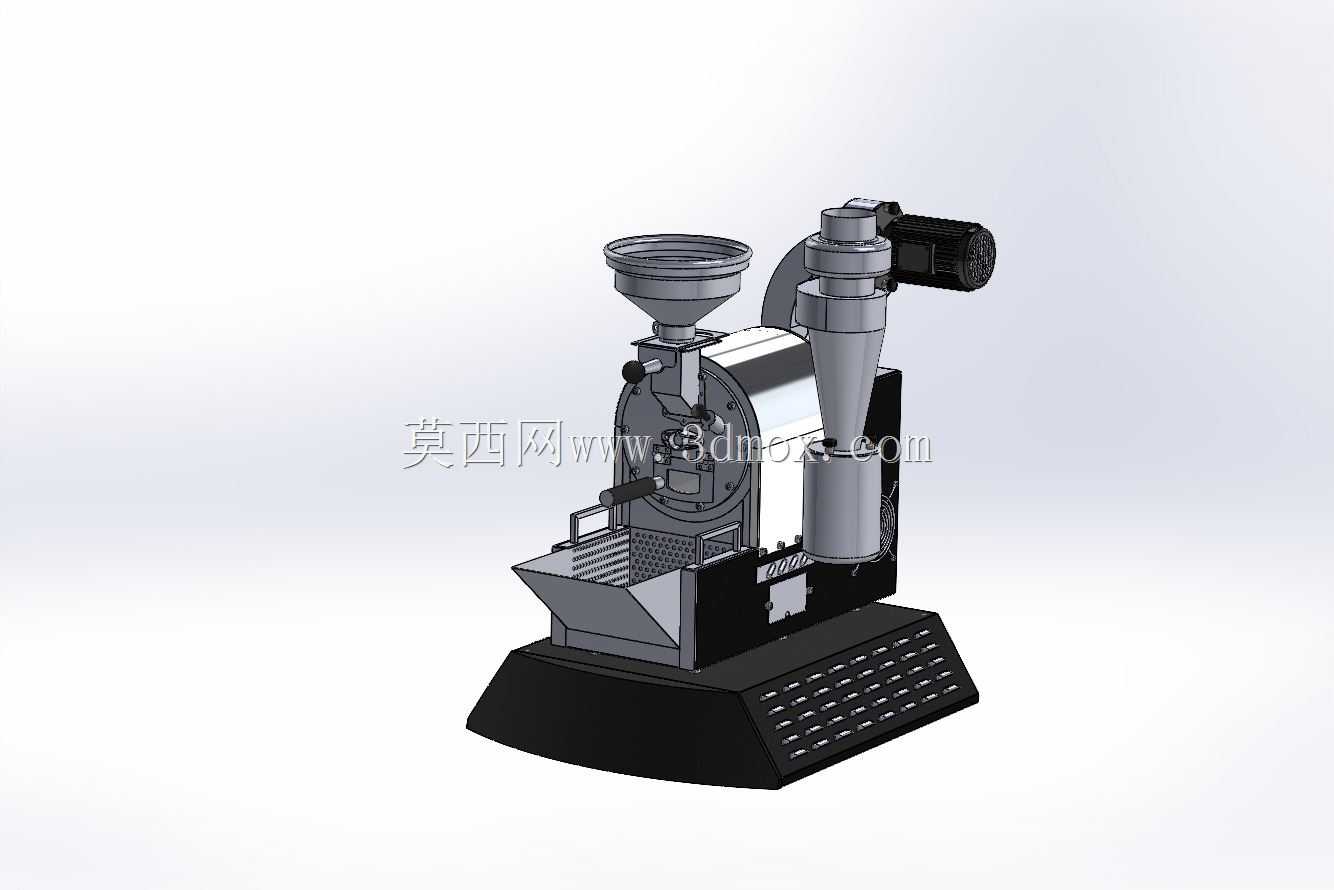

　　从功能特性的结构实现来看，设备上部的锥台形进料斗采用大倾角锥面设计，可依靠生豆自重实现顺畅进料，无需额外推送结构即可避免生豆卡滞，进料斗下方的烘焙滚筒采用卧式布置，滚筒内部配套导料抄板结构，在滚筒转动过程中可持续翻动咖啡豆，保证每一粒咖啡豆受热均匀，避免局部焦糊或烘焙度不均的问题；滚筒侧方配套的旋风分离筒采用切向进风结构，烘焙过程中产生的轻质银皮会随热风气流进入旋风筒，在离心力作用下沿筒壁下落至集尘区域，净化后的热风从上部排气通道排出，无需额外配置独立的除尘设备即可满足作业环境的洁净要求。

　　设备后部的驱动单元采用集成式布置，将滚筒驱动电机、排风风机整合在设备上部后侧区域，既缩短了传动链路减少传动损耗，也避免驱动结构占用前部操作空间，操作人员在设备前部即可完成进料、烘焙过程观察、出料、清洁的全流程操作，无需绕至设备后侧调整参数。设计过程中参考了商用咖啡烘焙设备的成熟结构逻辑，针对小型化使用场景做了尺寸压缩与结构简化，去掉了大型设备冗余的连续化生产配套结构，保留核心烘焙、分离、驱动功能模块，整体底座采用宽幅梯形支撑结构，底座下部设置密集的通风散热槽，既可以为设备内部的电气元件、加热组件提供散热通道，也可以通过较低的重心设计保证设备运行过程中的稳定性，即使在滚筒转动、风机运行的振动工况下也不会出现移位或晃动。

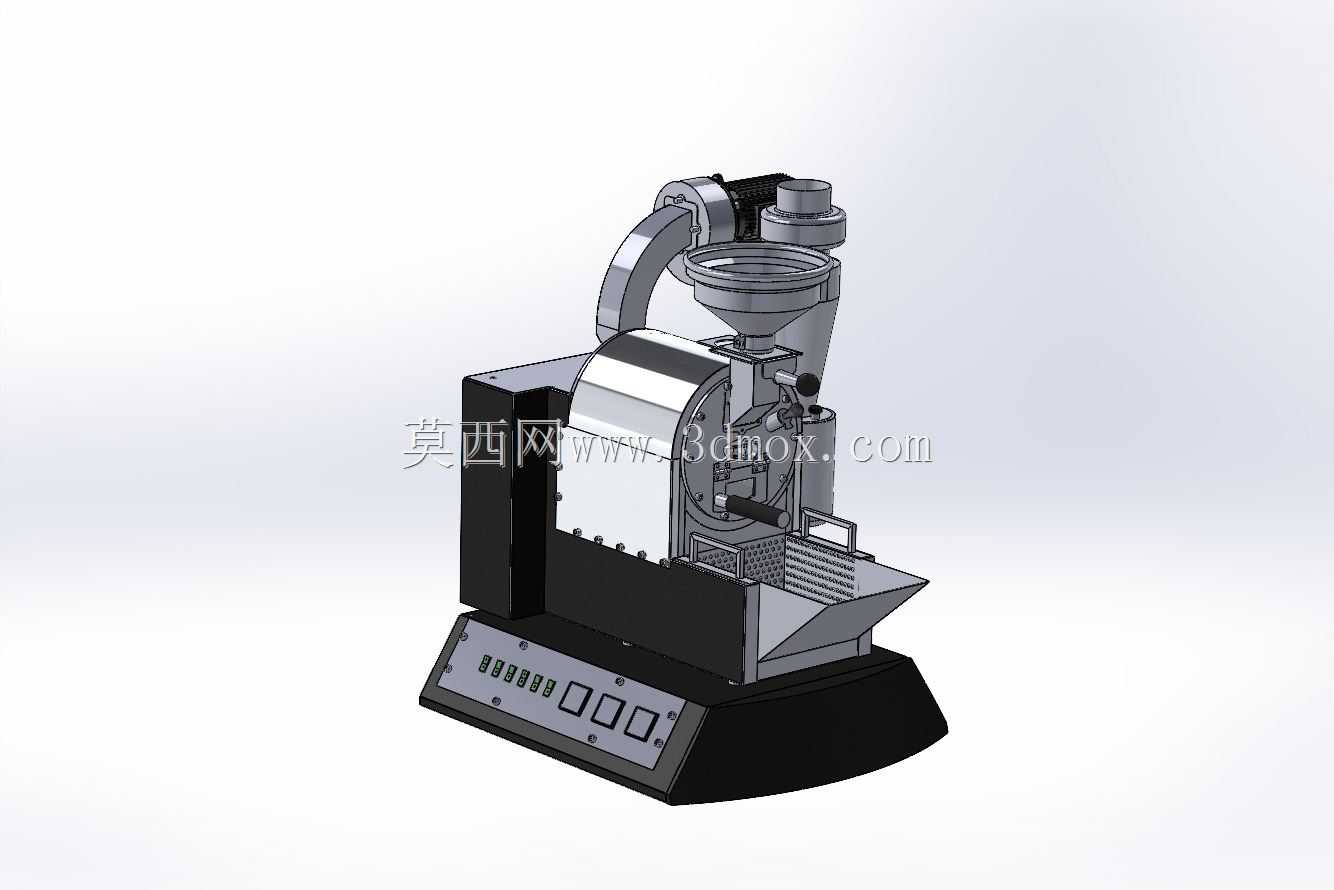

　　设备的操作界面集中布置在前部倾斜台面上，操作人员站立状态下即可轻松触及所有控制元件，无需弯腰或抬手调整操作姿态，长时间作业也不易产生疲劳；出料槽采用下倾式敞口设计，烘焙完成后打开出料挡板，滚筒内的熟豆可在导料抄板的推送下自动滑出至接料容器，无需人工掏取，减少高温熟豆烫伤的风险。从安装边界来看，设备整体占地尺寸适配常规商用操作台面的深度与宽度，后部预留的通风间隙仅需十厘米即可满足排风散热需求，无需额外固定螺栓，放置在平整台面上即可投入使用，进料、出料、操作均在设备前部完成，左右两侧无需预留额外操作空间，适合空间紧凑的小型门店、实训教室使用。结构设计过程中重点考量了日常清洁的便利性，与咖啡豆接触的进料斗、烘焙滚筒、出料槽均采用圆弧过渡结构，无清洁死角，旋风分离筒的集尘区域采用快拆式结构，日常清理银皮碎屑时无需工具即可拆卸清理，降低日常维护的操作难度。加热区域的隔热结构采用多层隔热设计，设备外壳在正常工作状态下的表面温度控制在安全范围内，避免操作人员误触烫伤，同时也可以减少热量向操作环境散逸，降低作业区域的温升，提升长时间操作的舒适度。
