发电厂煤粉燃烧塔式锅炉结构三维建模

在火力发电厂的主厂房核心区域，煤粉燃烧塔式锅炉是整套发电系统的能量转换核心，承担着将燃料化学能转化为蒸汽热能的关键职能，直接决定整套机组的发电效率与运行稳定性。这类塔式布局的锅炉，相较于传统Π型锅炉，在烟气流场组织上具备天然优势，烟气沿炉膛垂直向上流动，能有效减少受热面的局部磨损，尤其适配高灰分褐煤这类易造成受热面冲蚀的燃料，在燃用劣质煤种的电厂中应用占比逐年提升。

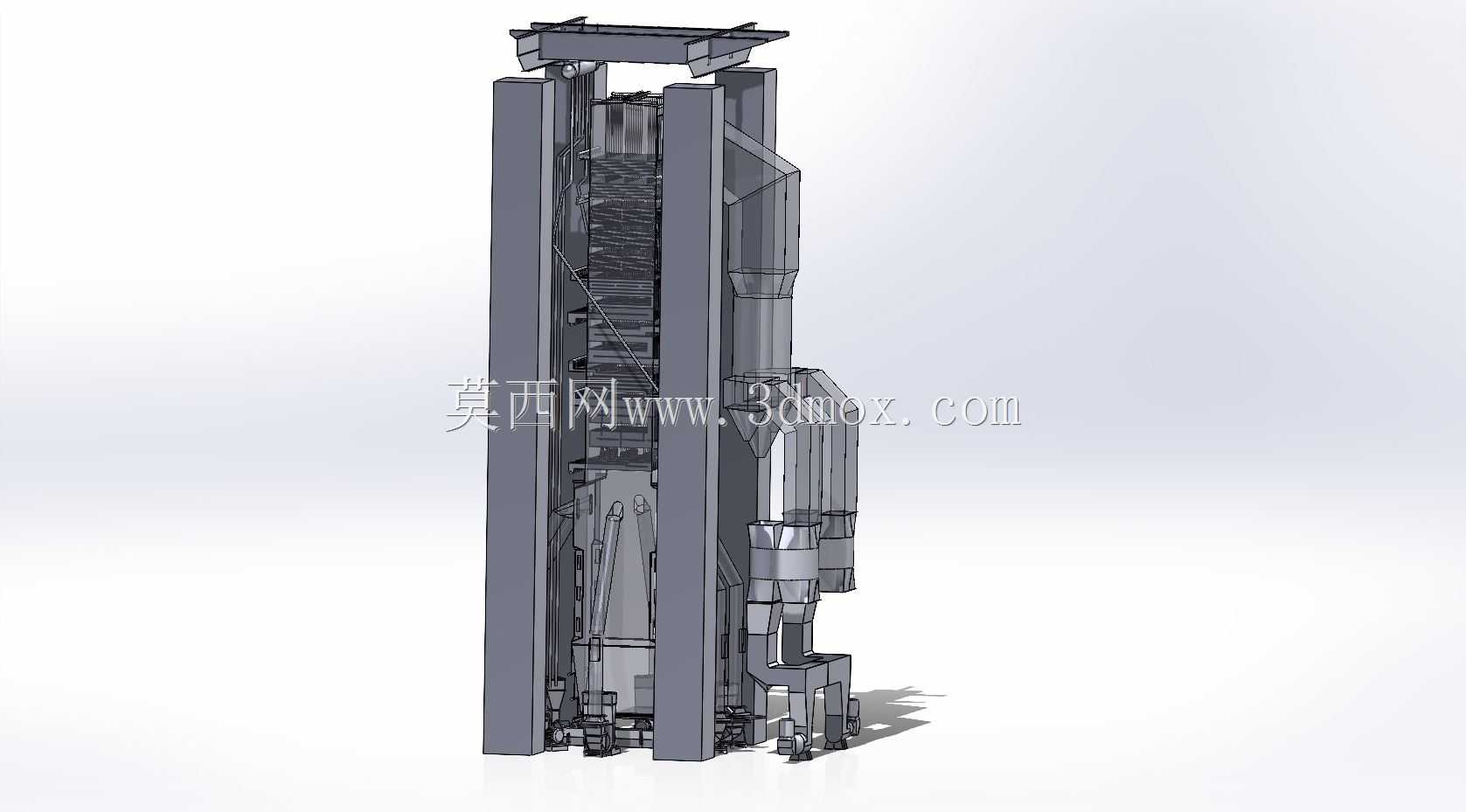

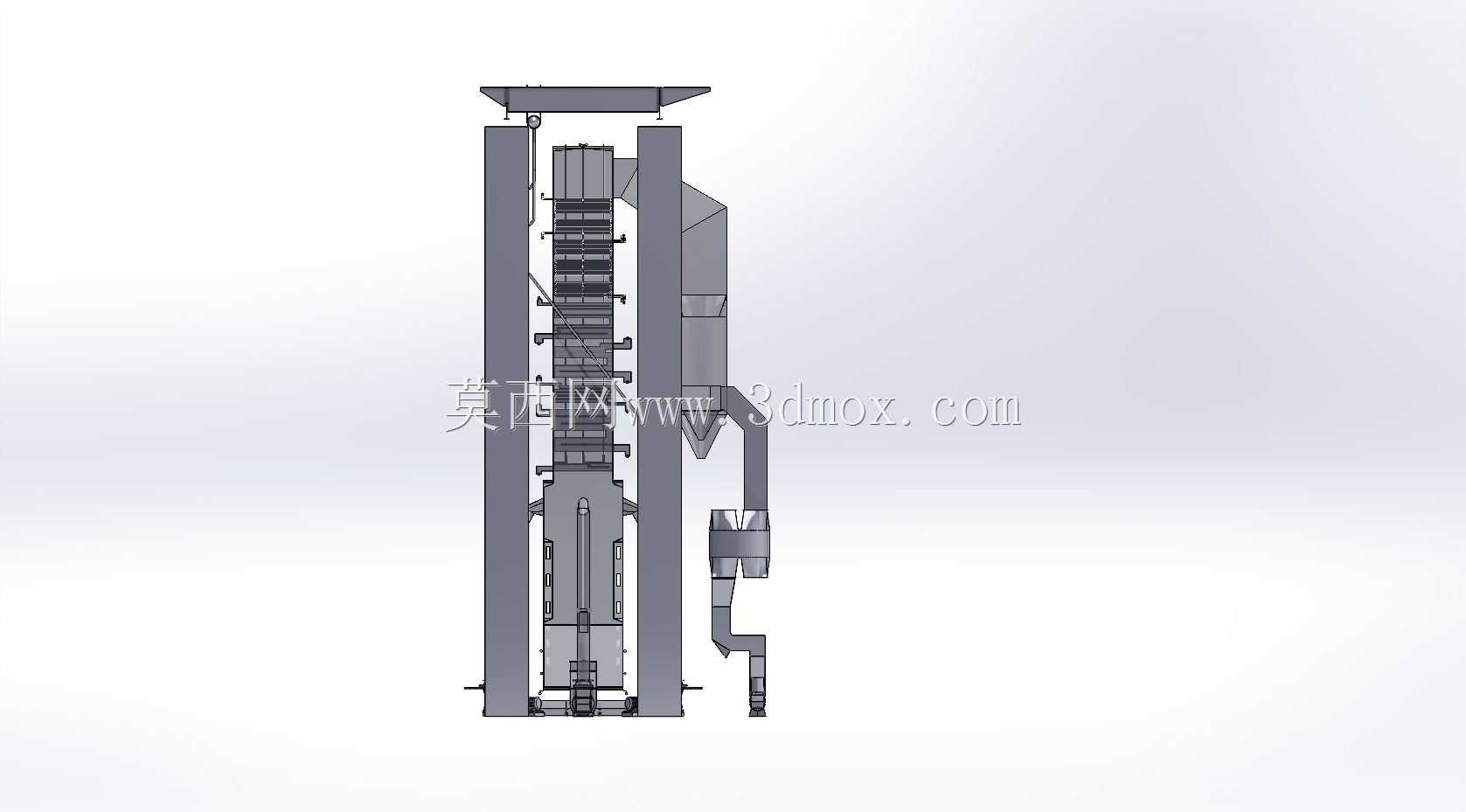

从结构设计逻辑来看，整套设备采用全钢构架承载，垂直塔式的布局将炉膛、过热器、再热器、省煤器、空气预热器沿垂直方向依次排布，大幅缩减了设备的横向占地面积，对于厂区用地紧张的改扩建电厂而言，能有效压缩主厂房的跨度需求。炉膛下部布置煤粉燃烧器，采用切圆燃烧方式组织火焰，煤粉与预热后的一次风混合后喷入炉膛，在悬浮状态下完成燃烧反应，炉膛内部敷设水冷壁管屏，管内的除盐水吸收火焰辐射热量，逐步转化为饱和蒸汽。

在参数匹配层面，该型锅炉适配480t/h的额定蒸发量，主蒸汽参数匹配136.4bar、538℃的运行要求，输出的过热蒸汽直接送入汽轮机高压缸做功，排汽再回到锅炉再热器段升温后送入中低压缸，实现能量的梯级利用。设计过程中需要重点考虑热膨胀补偿，整台锅炉从底部水冷壁集箱到顶部出口联箱，垂直方向的热膨胀量可达数百毫米，因此在构架与受热面的连接位置设置了多层膨胀导向装置，同时在汽水管道的连接位置配置了对应补偿量的膨胀节，避免热应力造成结构开裂。

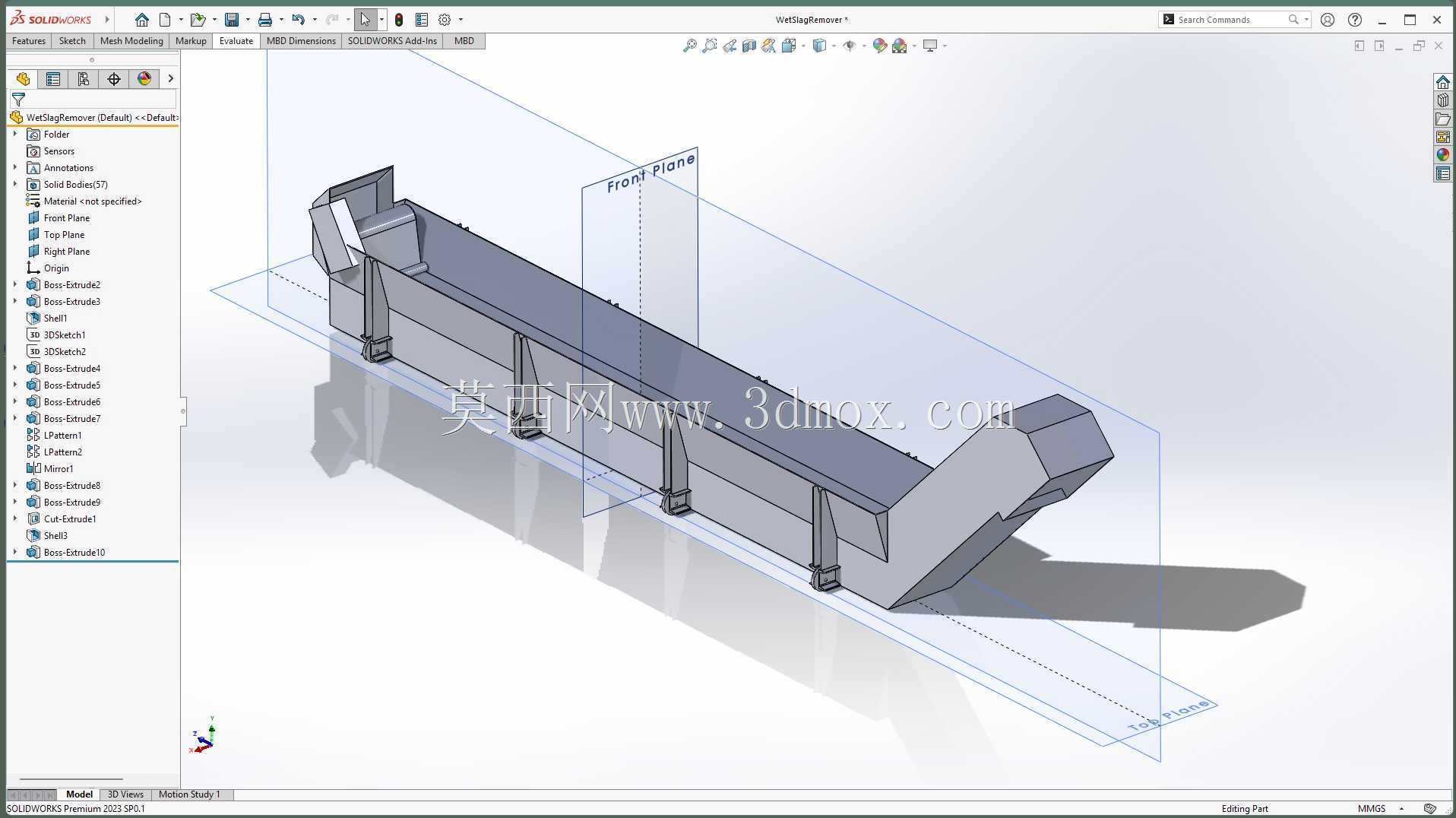

设备的安装边界需要结合主厂房的煤仓间、除渣间布局协同确定，锅炉底部排渣口直接对接干式除渣系统，炉膛上部的受热面区域预留了检修平台与吹灰器安装位，每层受热面都设置了人孔门，方便停炉期间检查管壁磨损情况。煤粉管道从炉侧的磨煤机出口接出，沿锅炉构架分层接入各层燃烧器，管道设计流速控制在合理区间，既避免煤粉沉积造成管道堵管，也防止流速过高造成管道磨损。

从三维建模的细节还原角度，建模过程中需要区分承压部件与非承压结构：水冷壁、过热器管屏、集箱、汽水连接管属于承压部件，建模时需要严格按照管径、壁厚、节距参数还原，管屏之间的定位梳形板、吊挂装置也需要逐一体现，这些小部件直接决定受热面的安装精度；钢构架、平台扶梯、燃烧器喷口、外护板属于非承压结构，建模时重点还原装配关系，比如构架的高强螺栓连接节点、平台的格栅板铺设范围、燃烧器的摆动调节机构，这些细节是后续施工模拟、检修空间校验的核心依据。

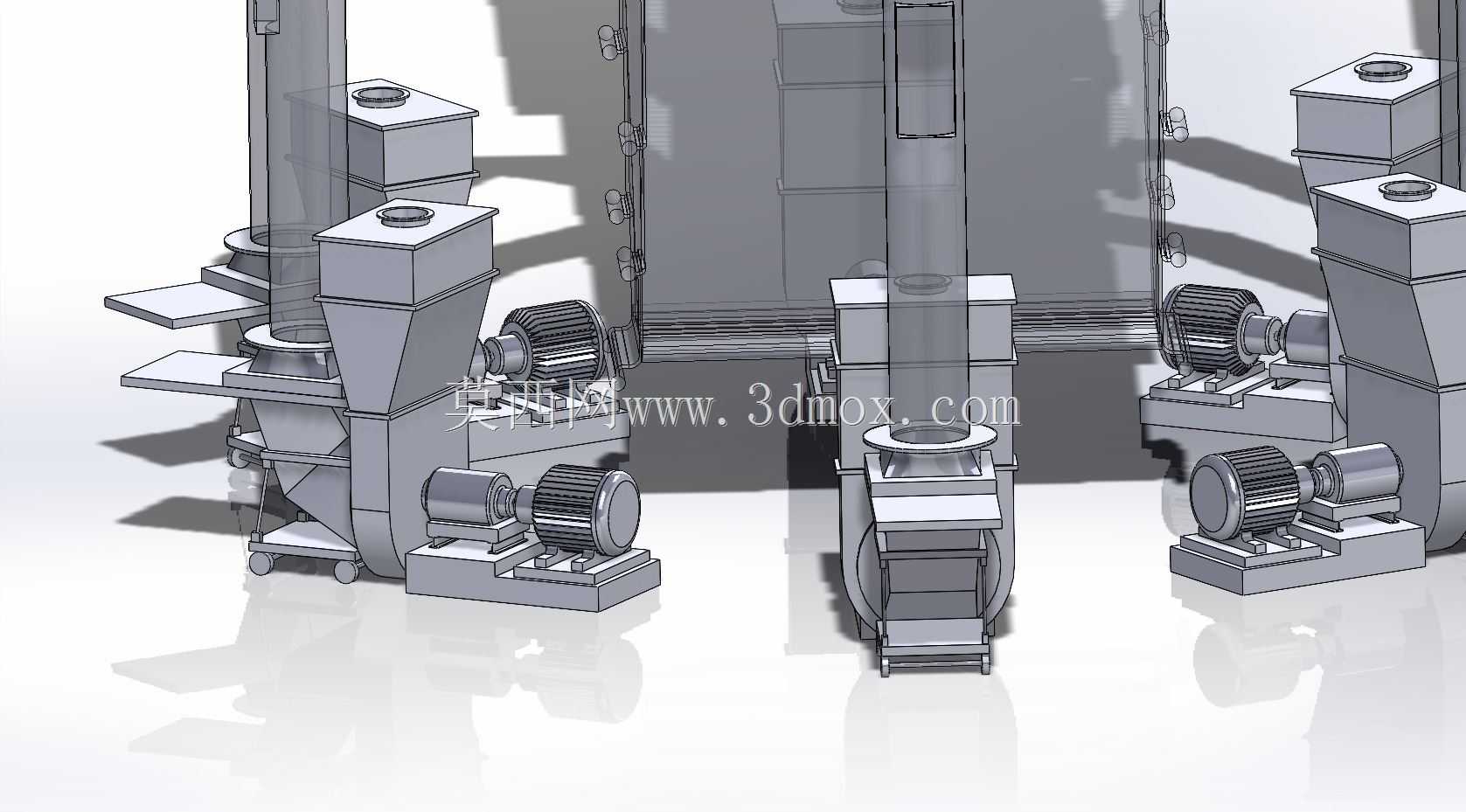

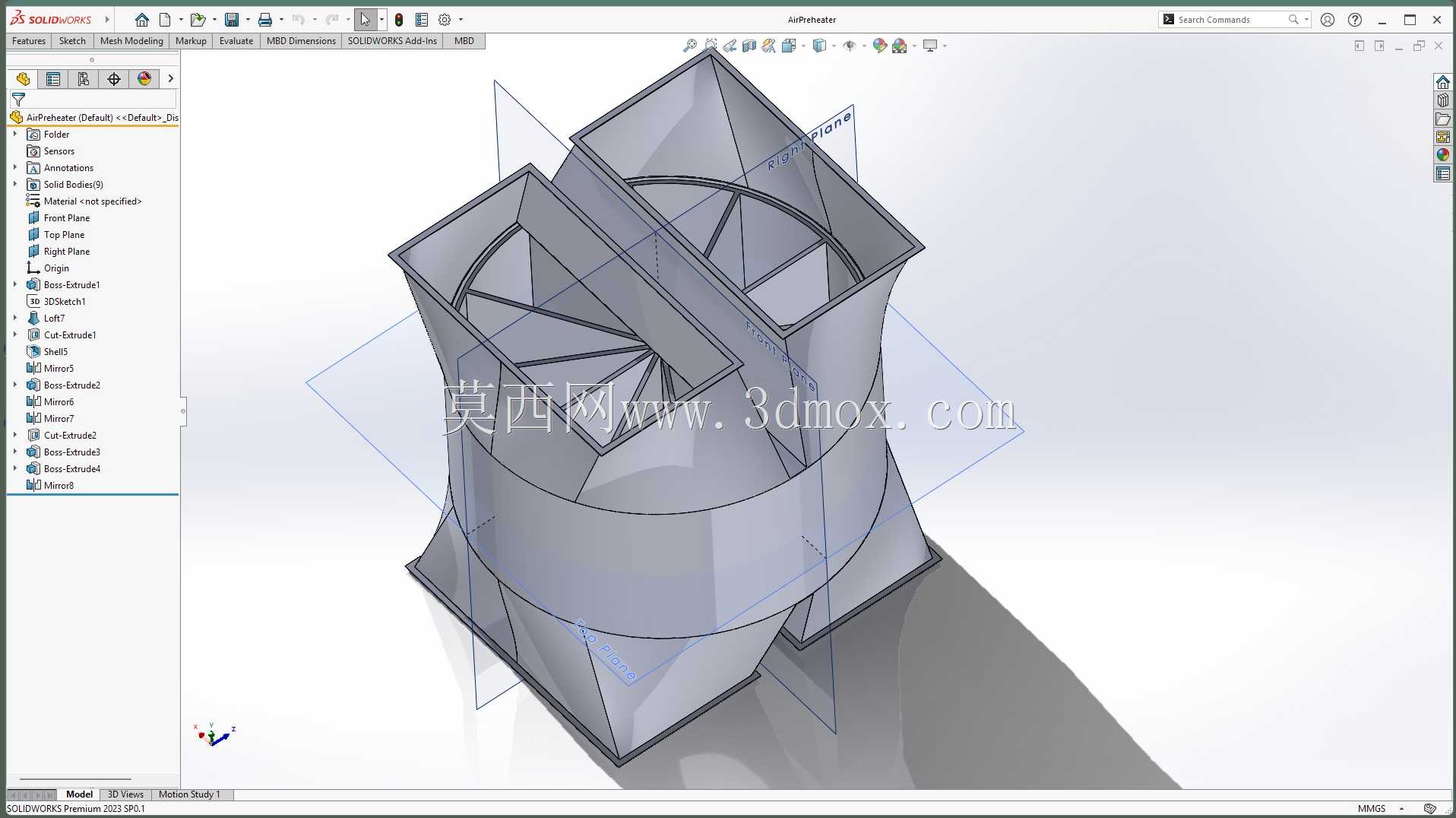

烟风系统的接口设计同样是建模时需要重点关注的部分，锅炉顶部的烟气出口对接尾部烟道，空气预热器的一二次风接口分别对接一次风机与送风机，各接口的法兰尺寸、标高、角度都需要和后续烟风煤粉管道模型精准匹配，避免现场安装时出现接口错位。此外，锅炉本体的吹灰器、火焰检测装置、温度压力测点的布置位置也需要在模型中准确定位，这些热控元件的安装位置直接影响锅炉运行状态的监测精度，建模时需要预留足够的安装与检修空间，避免被附近的管道或结构件遮挡。

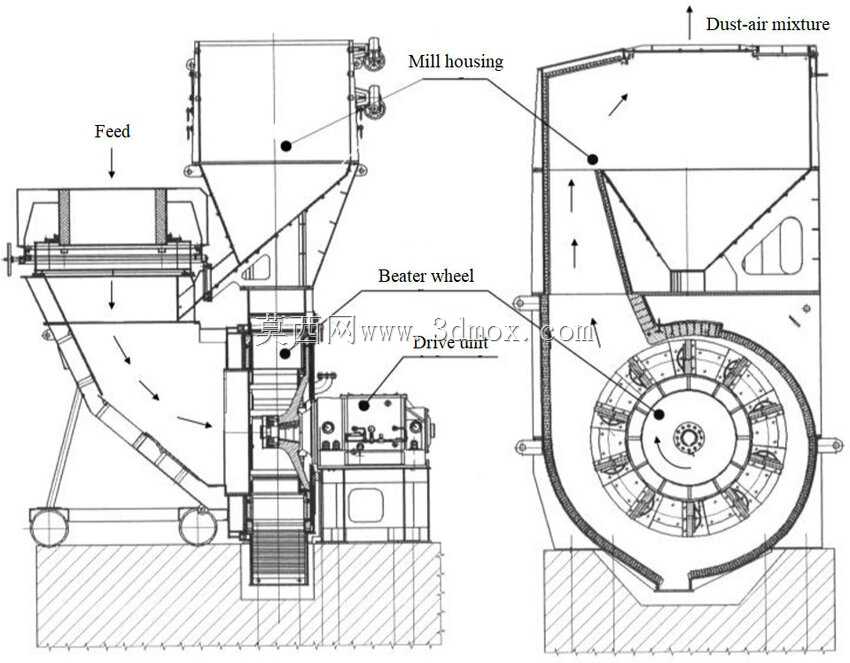

对于燃用褐煤的机组，制粉系统的干燥出力与锅炉的燃烧调整直接关联，模型中燃烧器的喷口角度、二次风配风挡板的位置都按照实际可调范围还原，方便后续开展燃烧模拟时调整配风参数，验证不同煤种下的火焰中心位置是否合理，避免出现火焰贴壁造成水冷壁结焦的问题。塔式锅炉的受热面全部布置在炉膛上方的垂直烟道内，烟气流动方向与管内工质的流动方向形成逆流或顺流布置，建模时需要准确标注各段受热面的材质，不同温度区段的受热面采用不同等级的耐热合金钢，比如高温过热器段采用高等级奥氏体不锈钢，低温省煤器段采用碳钢，材质的区分也为后续检修维护、材料统计提供准确依据。
