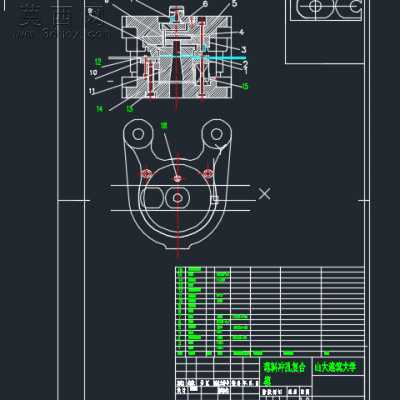

落料冲孔复合模 模具毕业设计全套 CAD图纸

　　落料冲孔复合模 模具毕业设计全套 (1).公称压力 根据公称压力的选取压力机型号为JD21-80,它的压力为800>682.74,所以压力得以校核;(2).滑块行程 滑块行程应保证坯料能顺利地放入模具和冲压能顺利地从模具中取出.这里只是材料的厚度t=4,导料板的厚度H=12及凸模冲入凹模的最大深度14,即S1=4+12+14=30

　　冲压件和废料从下模漏出,漏料尺寸<95X50,而压力机的孔尺寸为360X23,故符合要求,得以校核;(5) 滑块模柄孔尺寸 滑块上模柄孔的直径为60,模柄孔深度为80,而所选的模柄夹持部分直径为60,长度为70故符合要求,得以校核;(6).闭合高度 由压力机型号知Hmax=380 M=90 H1=100 Hmin=Hmax–M=380-90=290 (M为闭合高度调节量/mm,H1为垫板厚度/mm) 由式(1-24):( Hmax–H1)-5≥H≥( Hmin–H1)+10,得 (380–100)-5≥262≥(290–100)+10 即 275≥262≥200 ,所以所选压力机合适,即压力机得以校核.
