XCR模块化步枪内部结构三维建模作品

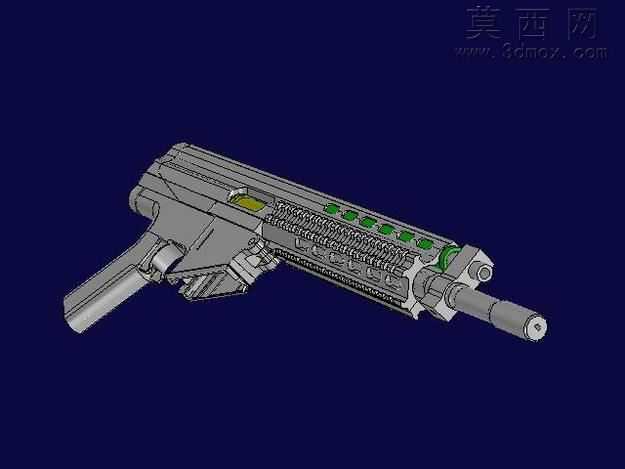

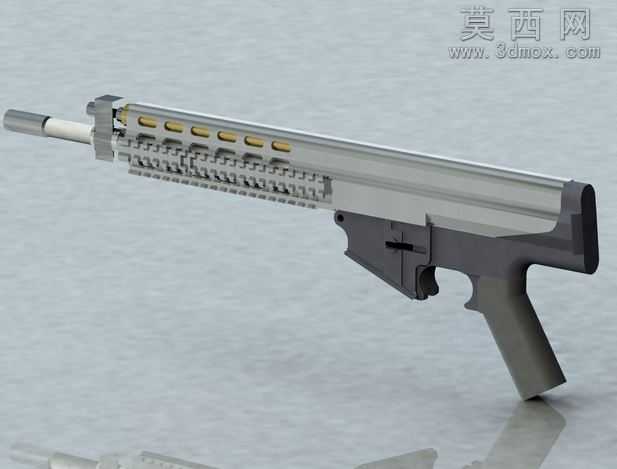

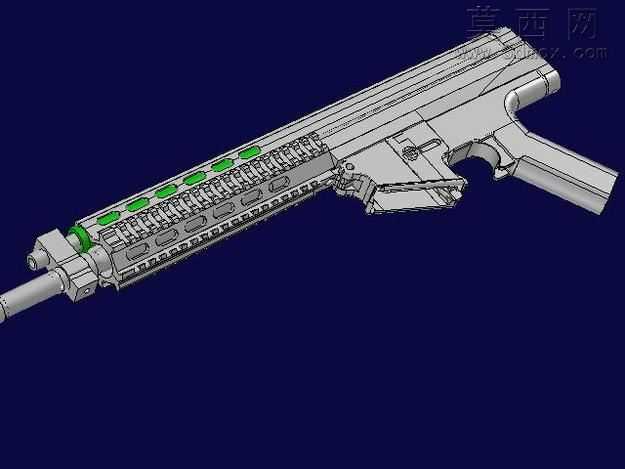

本作品为XCR步枪的全结构三维建模成果，建模过程参考公开专利图纸与实物外观资料完成，完整还原了该型步枪从外部构型到内部核心组件的全部结构细节。建模阶段采用自顶向下的设计思路，首先完成整枪外形轮廓的草绘定位，确定枪管轴线、机匣安装基准、握把与枪托的位置关系，再逐步拆分各个独立零部件，逐一完成每个零件的特征建模：枪管部分还原了枪口装置、枪管节套的配合结构，机匣部分区分了上下机匣的装配定位关系，内部完整复现了枪机组件、复进簧、击发机构的排布逻辑，护木位置还原了多段导轨的安装结构，握把与发射机构的连接关系也做了精准还原。材质与渲染阶段，针对不同零部件做了区分设置：枪管、枪机等核心受力金属部件采用哑光合金钢材质，调整了金属粗糙度与反光参数还原枪械金属的厚重质感；护木、握把等非金属部件采用工程塑料材质，添加细微的颗粒纹理模拟真实枪械的握持触感；内部复进簧等弹性部件做了金属弹簧的材质区分，渲染时采用半剖视角展示内部结构，让观者可以清晰看到各个组件的装配关系与运作逻辑。建模过程中对原参考资料的结构做了合理性优化，将原设计中分体的导轨安装座调整为三片式螺栓固定结构，降低了加工装配的难度，同时对枪身下部的腿架结构做了简化设计，参考成熟步枪的结构逻辑优化了造型，在保证外观还原度的前提下提升了模型的结构合理性，所有零部件之间均保留了合理的装配间隙，可支持后续的虚拟拆装、结构运动仿真等拓展应用，完整展现了模块化步枪的设计特点与机械结构美感。
