舰载大口径主舰炮炮塔内部结构三维模型

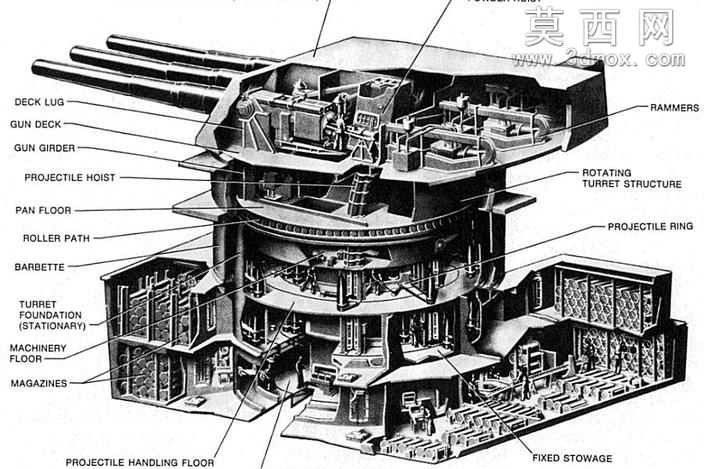

本模型为舰载大口径主舰炮炮塔全剖面结构三维模型，建模过程严格参照真实战列舰主炮塔的工程结构逻辑，采用自下而上的层级建模思路，从最底层的弹药舱结构开始逐层向上搭建，完整还原炮塔从固定基座到旋转炮座、再到炮管组的全部层级结构。建模阶段首先完成炮塔固定基座的轮廓搭建，精准还原固定式炮塔基座、弹药舱、弹药转运层的舱室分隔结构，对弹药存储架、弹药输送通道的尺寸比例严格按照真实结构比例缩放，确保各层舱室的垂直连通关系符合实际弹药输送的逻辑。随后搭建旋转炮塔结构部分，对旋转支撑环、滚轮轨道、旋转平台层的配合结构做了精细化建模，还原旋转结构与固定基座之间的转动配合关系，明确区分固定结构与旋转结构的边界。在炮室层建模中，完整还原多联装炮管的排布结构、炮尾装填机构、推弹装置的机械结构，对炮架俯仰机构、瞄准设备安装位、人员操作站位的空间布局做了准确还原，同时对各层之间的弹药提升井、输弹导轨的连通结构做了贯通式建模，确保从弹药舱到炮位的弹药输送路径完整可追溯。材质与渲染阶段，对金属结构件采用哑光海军钢材质，对不同功能的舱室壁板、设备做了材质区分，转动轨道、齿轮啮合部位做了金属磨损质感处理，弹药架、输弹机构的金属构件做了差异化的表面质感调整，通过剖面渲染的方式清晰展示内部各系统的布局关系，既保证整体结构的视觉辨识度，也能让使用者清晰梳理炮塔从弹药存储、输送到装填、发射的全流程机械逻辑，完整呈现大口径舰炮炮塔复杂的多层级机械结构特点。
