台式机ATX电脑电源SolidWorks三维模型

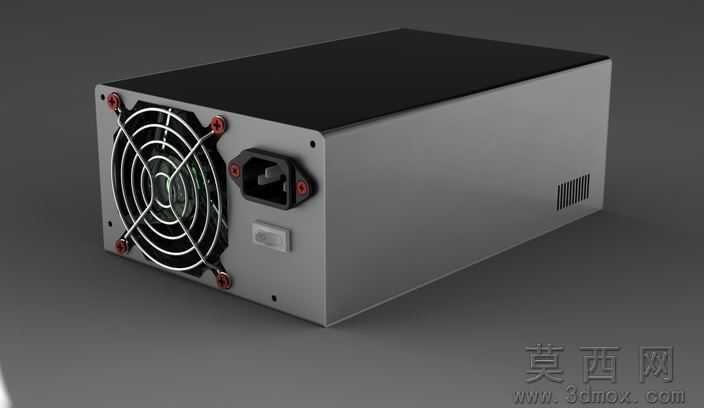

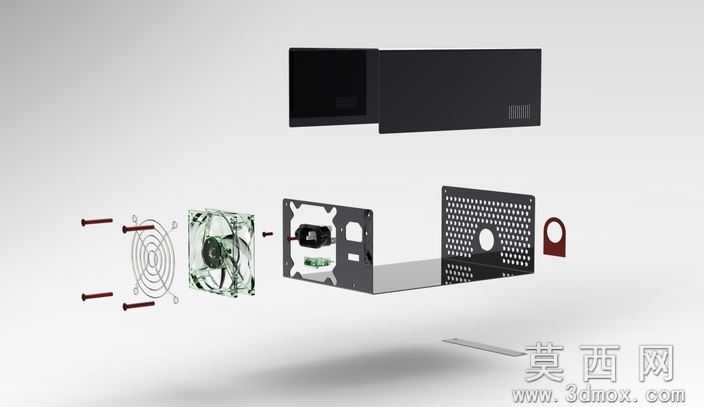

本模型为台式机标准ATX电脑电源的高精度三维建模作品，建模阶段以实物1:1比例为基准，先通过卡尺测绘获取外壳长宽高、风扇安装位、电源接口座、开关按键、通风栅格的精准尺寸，再在SolidWorks中搭建基准面，先绘制外壳主体的拉伸凸台特征，再通过切除命令完成侧面通风槽、接口开孔、风扇固定螺孔的细节制作，风扇防护网采用圆周阵列命令生成等距金属丝结构，电源输入接口、开关按键均单独建模后通过配合关系装配到外壳对应位置，内部参考公开的PC电源结构预留了PCB板、变压器、散热片的安装空间，整体建模过程严格遵循机械设计的尺寸公差要求，所有圆角、倒角特征均还原实物的工艺细节。参数设计上，模型完全符合标准ATX电源的外形尺寸规范，风扇固定孔位匹配8cm/12cm常规PC散热风扇的安装孔距，电源输入接口采用国标品字座的标准尺寸，外壳板材厚度设定为0.8mm，还原真实SECC镀锌钢板的厚度参数，螺孔深度、孔径均按照电脑硬件安装的通用标准设定，可直接用于PC机箱的装配干涉校验。渲染材质部分，外壳主体赋予哑光银灰色SECC镀锌钢板材质，表面添加轻微的磨砂颗粒质感还原真实金属触感，风扇扇叶采用半透明黑色PC塑料材质，防护网赋予亮面镀铬金属材质，固定螺丝做红棕色防锈漆涂层效果，电源开关采用浅灰色哑光塑料材质，品字接口内部做黑色绝缘胶木材质，渲染时添加柔和的工作室环境光，通过阴影、反射效果凸显模型的金属质感与结构层次，最终渲染效果与实物外观高度一致。结构原理上，模型完整还原了台式机电源的外部交互结构：前端带防护网的散热风扇负责电源内部热量排出，侧面品字接口为市电输入端口，旁边的翘板开关为电源总控开关，侧面密集的通风栅格辅助内部空气流通，所有外部结构的位置关系完全符合量产ATX电源的布局逻辑，可直观展示PC电源的外部组成与安装对接逻辑。软件兼容方面，模型原生基于SolidWorks2010版本搭建，可直接在SolidWorks2010及以上所有版本中打开编辑，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数三维机械设计软件，还提供STL格式文件，可直接导入切片软件用于3D打印验证，不同格式文件均保留了完整的装配结构与特征信息，不会出现破面、特征丢失等问题。研发教学应用层面，该模型可用于电脑硬件结构教学的演示素材，帮助学习者直观理解ATX电源的外形结构与安装规范，也可作为PC机箱设计、定制MOD机箱开发的配套装配模型，用于校验机箱电源位的尺寸匹配度，还可作为消费电子结构设计的参考案例，帮助初学者掌握钣金外壳、标准接口、通风结构的建模方法，也可用于3D打印教学的模型素材，支撑从建模到实物打印的全流程教学实践。
