雪地履带概念摩托车SolidWorks设计模型

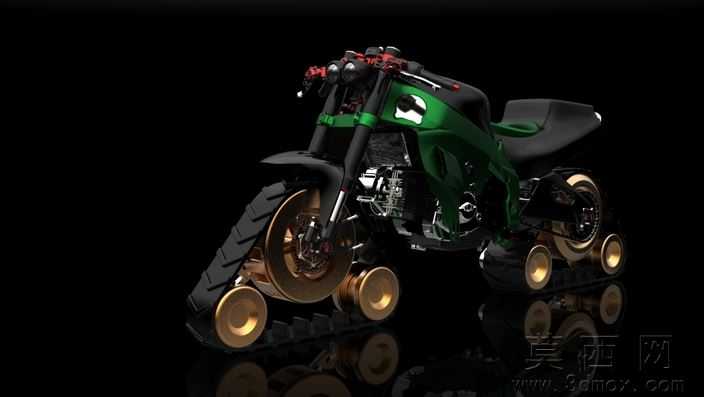

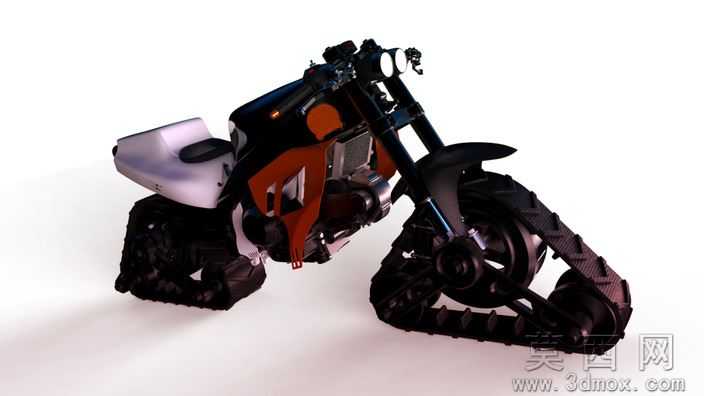

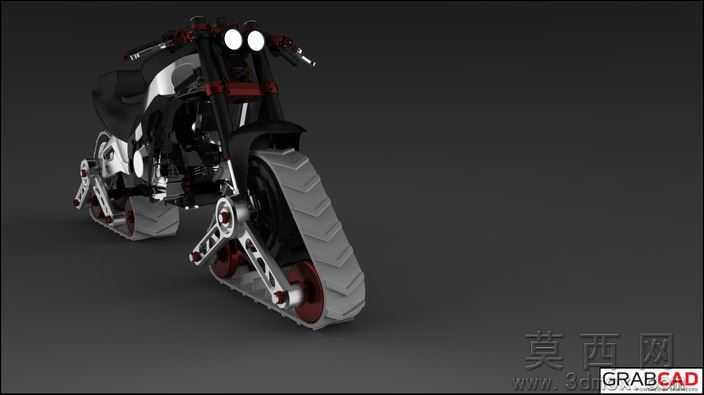

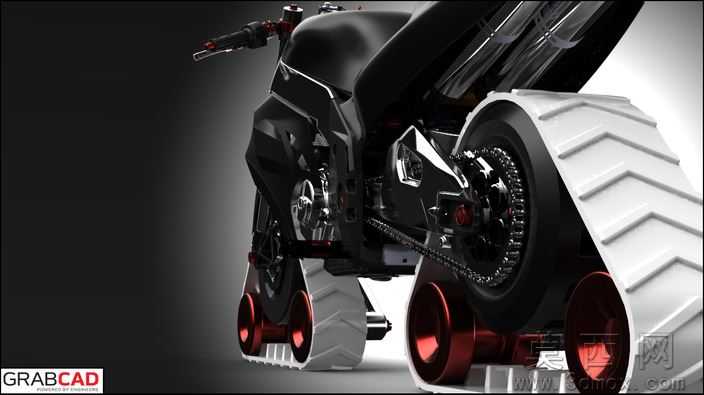

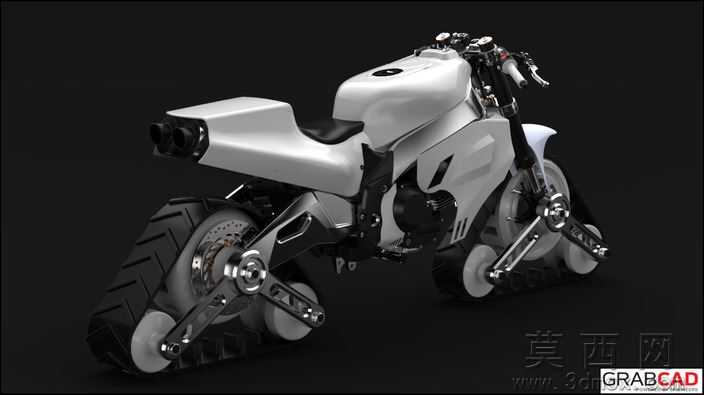

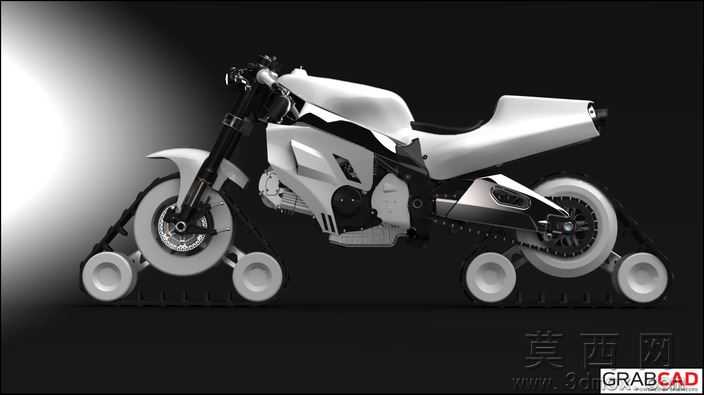

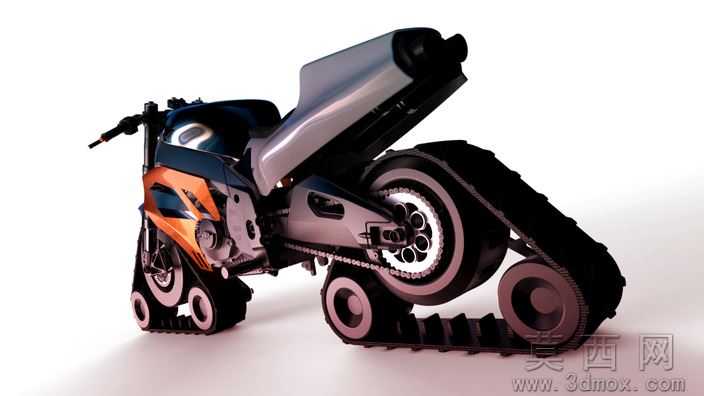

本模型为雪地适配的概念履带摩托车三维设计方案，建模阶段以雪地行驶的功能需求为核心出发点，首先完成整车比例框架的草绘搭建，参考运动雪橇与街车摩托的结构特征，将传统后轮替换为三角履带行走机构，前轮保留双轮导向结构并做了窄幅雪地胎适配，所有零件均采用自底向上的装配逻辑完成搭建，过程中对发动机舱、座椅、排气、履带张紧结构等核心部件做了单独的零件建模，逐一匹配装配约束关系，避免出现干涉错位问题。参数设计层面，整车参考公升级街车的尺寸比例设定，动力部分匹配900cc空冷L型双引擎参数，履带轮组设定了适配雪地起伏地形的摆臂行程，转向机构保留传统摩托的车把操控逻辑，同时调整了前轮倾角适配雪地低附着路面的转向需求，排气、座椅、油箱等覆盖件均做了空气动力学曲面优化，降低雪地行驶的风阻影响。渲染材质部分，车身覆盖件采用亮面哑光白烤漆材质，金属车架、摆臂、轮辋部分做了磨砂金属与抛光镀铬的材质区分，履带部分采用高耐磨橡胶材质搭配内嵌金属齿结构，轮胎侧壁做了仿真胎纹细节，座椅采用黑色磨砂仿皮材质，排气尾段做了高温烧蚀金属质感处理，渲染背景采用纯黑底色突出整车造型，光影采用侧方硬光打亮车身曲面，清晰呈现结构线条与材质差异。结构原理上，这款概念摩托采用履带后轮驱动+双前轮导向的行走结构，履带的大接地面积可以大幅降低雪地行驶的接地压强，避免陷雪问题，前轮的窄幅雪地胎可以降低转向阻力，配合车把转向结构实现灵活的雪地操控，动力通过链条传递到履带驱动轮，带动履带循环转动实现行进，张紧轮可以调整履带松紧度，适配不同硬度的积雪路面，整车重心做了低位优化，提升雪地行驶的稳定性。软件兼容方面，模型采用SolidWorks2011版本完成建模，同时导出了STEP、IGES通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，附带STL格式文件可直接用于3D打印验证，所有文件拆分打包为四个压缩包，解压时需将所有文件放置于同一文件夹内才可正常打开总装配体，不会出现零件缺失的问题。研发教学应用层面，该模型可作为交通工具概念设计的参考案例，用于工业设计专业的曲面建模教学、特种车辆结构原理讲解，也可作为雪地特种车辆研发的概念参考方案，帮助设计人员理解履带行走机构在两轮载具上的适配逻辑，同时也可用于三维建模爱好者的装配练习、渲染练习素材，拓展特种交通工具的设计思路。
