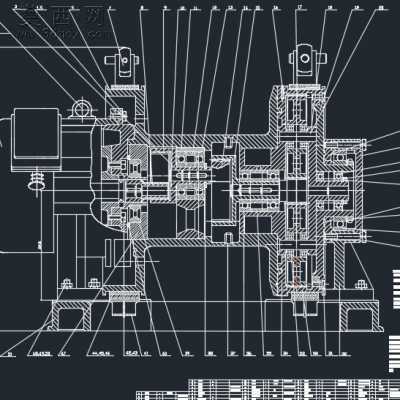

提升机驱动系统 毕业设计 CAD图纸

　　提升机驱动系统的毕业设计 邵阳学院毕业设计（论文） 课 题 名 称 矿用提升机的设计 院（系）、专业 机械制造工艺与设备 目录 摘要…………………………………………………………………………………Ⅰ SUMMARY……………………………………………………………………………Ⅱ 前言.………………………………………………………………………………1 1 提升机驱动系统的设计…………………………………………………………2 1.1设计方案的确定…………………………………………………………………2 1.2电机的选择……………………………………………………………………3 2 提升机传动系统的设计…………………………………………………………6 2.

　　1 电动机轴齿轮的设计…………………………………………………………6 2.2 内齿轮的设计…………………………………………………………………7 2.3 行星齿轮的设计………………………………………………9 2.4 轴的设计及轴承的选择……………………………………………………11 3 行星架的选择……………………………………………………16 4提升机执行机构的设计…………………………………………………………17 4.1 钢丝绳的设计………………………………………………………………17 4.2 卷筒的设计…………………………………………………………………18 4.

　　3 吊钩的设计…………………………………………………………………20 5 制动器的设计……………………………………………………………………22 6润滑的密封………………………………………………………………………27 设计小结 …………………………………………………………………………28 参考文献…………………………………………………………………………29 致 谢…………………………………………………………………………………30 1 提升机驱动系统的设计 1.1 设计方案的确定 1.1.1、设计参数：调度重量7.5吨；容绳量300m。此矿用提升机构一般的起重机构，选取滚筒速度为40m/min 1.1.2、设计方案的确定 方案一：

　　采用蜗杆减速器开式齿轮传动。蜗杆减速器均装在滚筒外，电机和滚筒轴线不同轴。这种方案的特点是构造简单，但结构不紧凑，占地面积大。（见图1.1） 图1.1 方案一图 方案二：采用行星轮、内、外齿轮传递运动和动力。行星轮、内、外齿轮装在滚筒及行星架内。这种方案的优点是具有重量轻、体积小、传动比大和效率高，因此广泛应用于矿山冶金等工业部门。（见图1.2）
