三角洲结构玻姆斯特林发动机三维设计

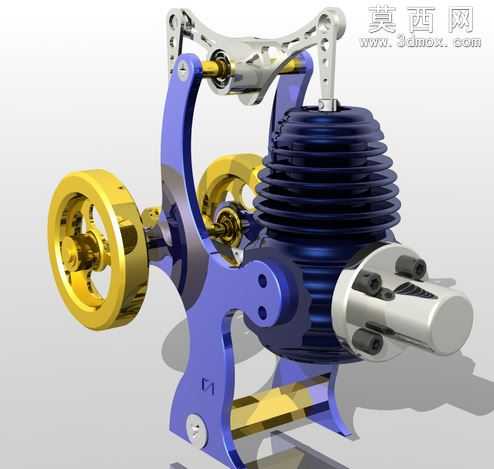

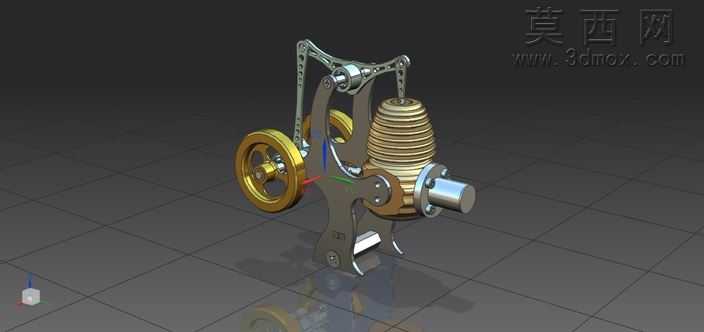

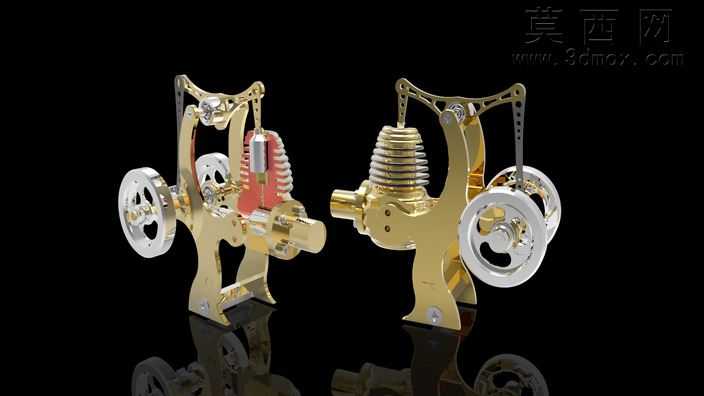

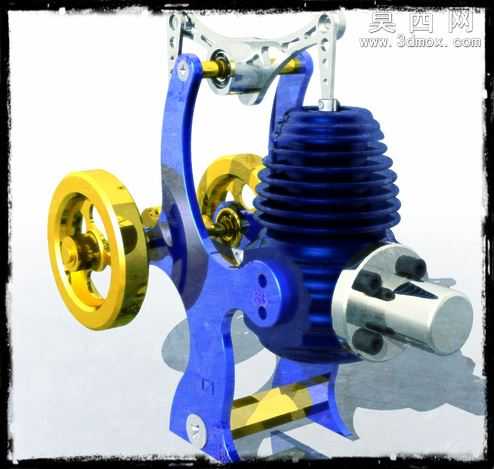

本作品为三角洲构型的玻姆斯特林发动机三维建模设计，建模过程中严格遵循斯特林循环的工作原理，对各核心部件进行1:1等比例参数化构建，保证各运动部件的运动干涉校验完全符合实际运行逻辑。模型搭建阶段，首先完成核心动力腔体的建模，对置换器活塞、动力活塞的配合间隙做精准设定，还原回热式热力循环的腔体密封结构特征，加热端的波纹式换热结构做了精细化曲面建模，还原薄壁换热结构的形态特征，提升模型的真实感。传动结构部分，对三角构型的摆臂支架、曲柄飞轮组件做了完整的装配约束，飞轮采用轮辐式金属结构建模，摆臂的铰接孔位、连杆连接位的公差配合完全符合机械装配要求，曲轴输出端的轴段、连接法兰结构完整还原，可直观展示动力输出的结构路径。材质渲染阶段，针对不同部件的材质特性做了区分设置：金属支架、曲柄连杆、输出轴采用哑光不锈钢材质，调整金属粗糙度与反射参数还原机加工金属的质感；飞轮部件采用亮面黄铜材质，调整金属光泽度与做旧参数还原老式动力机械的金属色泽；加热端的波纹腔体采用导热铜材质，设置轻微的氧化色泽提升真实感；铰接位置的销轴、轴承部件做了高光金属处理，区分不同金属部件的视觉差异。场景搭建采用深色哑光地面，添加柔和的环境反射效果，让模型的光影层次更自然，多角度展示了发动机的整体构型与细节结构。设计思路上，这款三角洲构型的斯特林发动机采用立式紧凑布局，将置换器与动力缸的传动路径整合在单侧三角支架上，相比传统双缸斯特林结构更精简，通过摆臂结构将活塞的直线运动转化为飞轮的旋转运动，完整还原外燃式发动机的工作结构特征，模型各部件可拆分，能够清晰展示斯特林发动机的热力循环路径与机械传动逻辑，可用于机械原理教学演示、动力结构设计参考等场景。
