斯特林热空气发动机结构设计三维作品

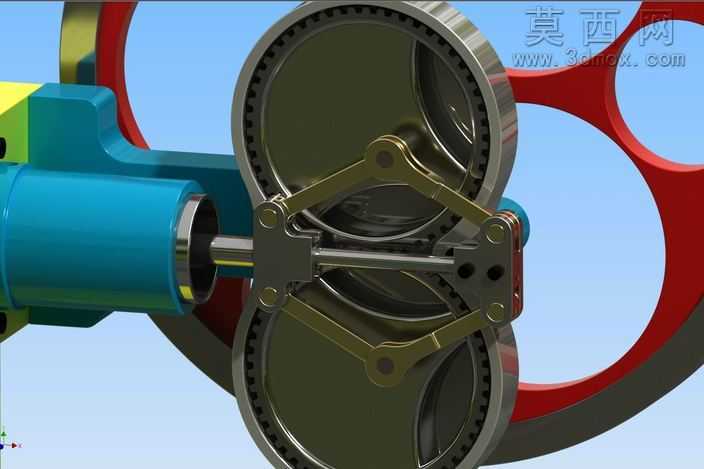

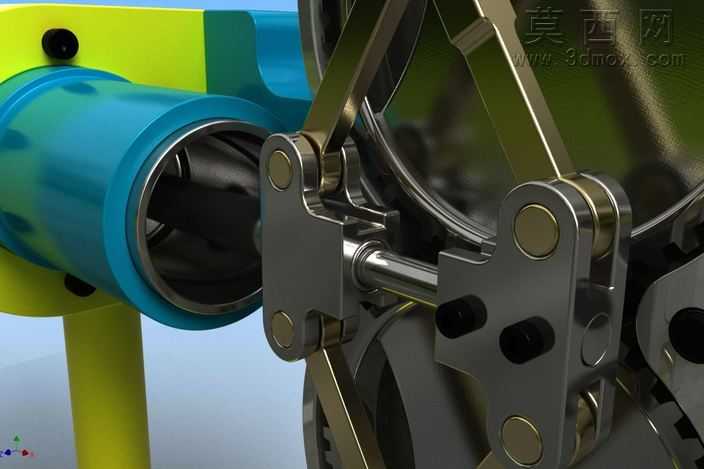

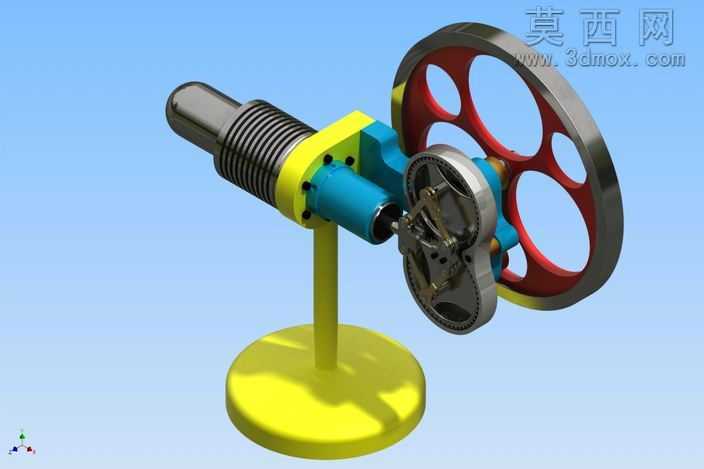

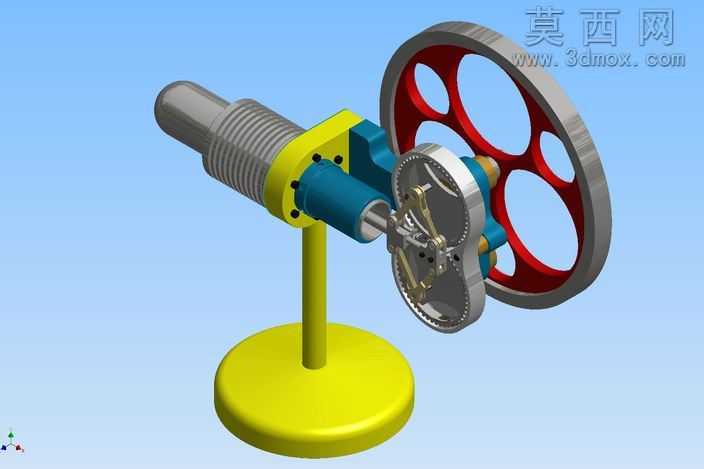

本作品为斯特林热空气发动机的三维建模设计成果，建模过程中严格遵循斯特林循环的工作原理，对发动机的核心组成部分进行了精细化还原。首先针对动力气缸部分，采用参数化建模方式构建了气缸筒体结构，精准还原了气缸内壁的光滑曲面特征，匹配热交换过程中的气体密封与流动需求，对气缸端部的连接法兰、固定孔位进行了1:1比例的尺寸复刻，保证各部件装配时的同轴度与配合精度。其次针对传动连杆机构，对每一组铰接销轴、连杆臂、曲柄转盘都进行了独立建模，还原了连杆铰接处的转动副结构，通过装配约束模拟了实际运行时的运动轨迹，确保曲柄连杆能够将活塞的往复直线运动顺畅转换为旋转动力输出，对连杆表面的减重孔、加强筋结构也做了细致呈现，兼顾结构合理性与轻量化设计思路。在换热腔体与机身支架部分，建模时还原了冷热端换热腔的分隔结构，匹配斯特林发动机依靠冷热空气压差做功的核心原理，机身支架的支撑结构、固定安装位都按照实际机械装配逻辑设计，保证整体结构的稳定性。材质渲染阶段，针对金属部件分别赋予了不同的材质属性：气缸筒体采用亮面金属烤漆材质，呈现蓝、黄双色的外观涂装效果，金属表面添加了细微的磨砂质感与环境反射效果，还原真实工业部件的表面质感；连杆、铰接件等传动部件采用抛光不锈钢材质，调整金属粗糙度参数模拟金属机加工后的细腻光泽，对销轴的端面、螺栓头部做了倒角细节处理，添加了轻微的使用磨损质感提升真实度；密封件、缓冲部件则采用橡胶类哑光材质，与金属部件形成明显的材质区分。渲染时采用三点布光方式，主光源模拟工业展示的柔光效果，补光消除结构暗部的死黑区域，轮廓光勾勒金属部件的边缘轮廓，突出各部件的结构层次与装配关系，清晰展现动力气缸、传动连杆、曲柄机构、支撑机身之间的连接逻辑，完整呈现斯特林热空气发动机依靠外部热源加热、空气热胀冷缩驱动活塞往复运动，进而通过连杆机构输出旋转动力的完整结构特征，建模过程中反复校验各运动部件的干涉情况，确保虚拟装配状态下各机构运动无卡滞、无碰撞，精准还原这类外燃式热空气发动机的典型结构特点。
