工业离心式引风机结构三维设计

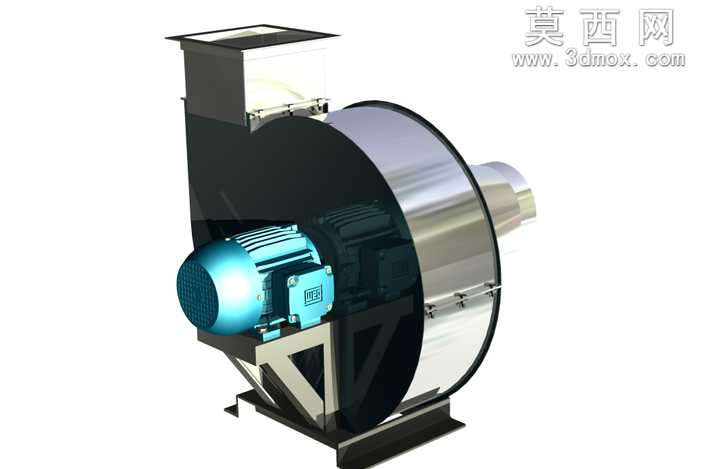

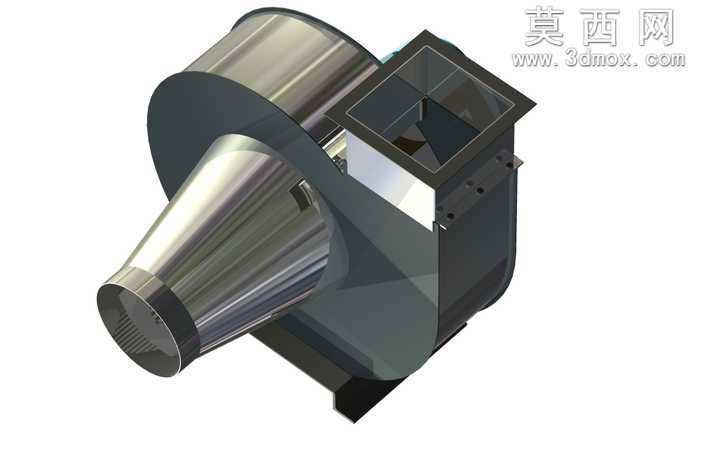

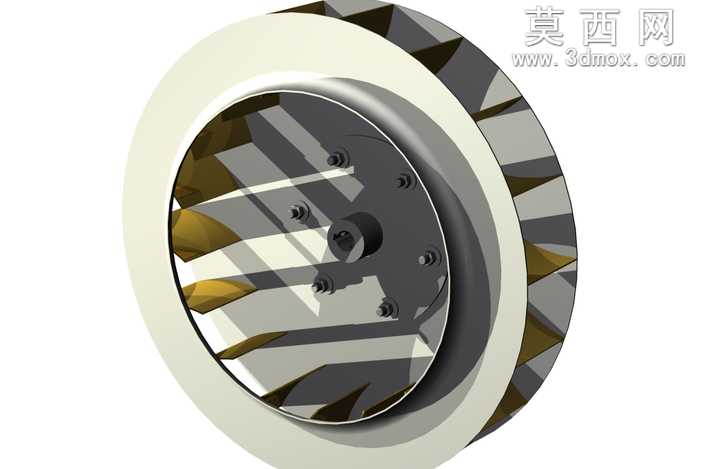

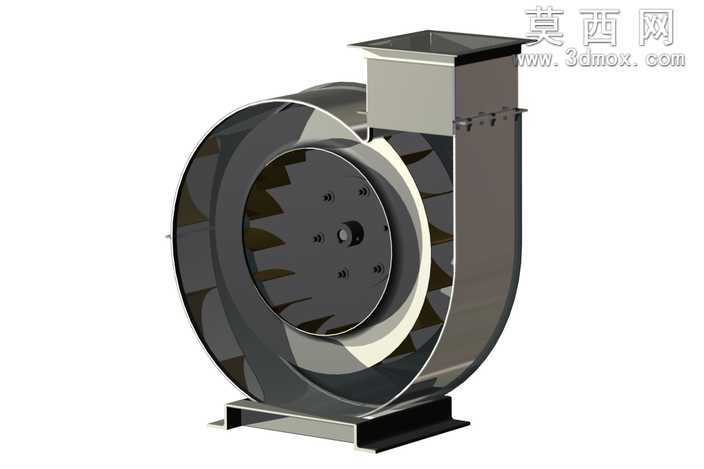

本作品为工业抽吸式离心涡轮风机的完整三维建模成果，建模阶段严格遵循机械设计规范，先从核心动力匹配逻辑切入，确定3HP功率、1730RPM转速的驱动电机参数，以此为基准推导蜗壳流道、叶轮组的尺寸边界，保证气动性能与动力输出的匹配性。建模过程中对各部件做了精细化的结构还原：驱动端采用标准工业电机的外形与安装接口建模，还原了电机散热筋、接线盒、端盖固定结构的细节，保证与风机支架的安装位完全契合；蜗壳部分采用钣金成型逻辑建模，还原了不锈钢材质蜗壳的卷制拼接结构、进出风口的法兰连接位、蜗壳与电机侧的密封连接结构，进风口采用上方方形接料/接风接口设计，出风口为轴向圆形排风接口，流道型线按照离心风机的气动特性做顺滑过渡，减少风阻损耗。叶轮组作为核心做功部件，建模时还原了后倾式叶片的排布角度、叶轮与主轴的连接轮毂、叶轮的动平衡配重结构，保证转动部件的结构合理性。支架部分采用型钢焊接结构建模，还原了三角支撑的受力结构、电机安装的可调位结构、底部的安装固定脚座，各焊接节点、螺栓连接位都做了细节还原。材质渲染阶段，蜗壳部分赋予拉丝不锈钢材质，还原金属反光质感与表面纹理；电机部分赋予机座铸铁喷蓝漆材质、散热端盖金属网罩材质，区分不同部件的材质差异；支架部分赋予碳钢焊接后黑漆材质，进出风口法兰赋予镀锌金属材质，各连接螺栓赋予标准镀锌件材质，整体渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑了设备的装配逻辑，所有部件的连接位都预留了合理的装配间隙，螺栓孔位、安装定位面都符合机械装配公差要求，既可以作为风机产品设计的结构参考，也可用于工业通风场景的设备布局演示、教学演示使用，完整还原了抽吸式离心风机从动力输入到流体输送的全结构逻辑。
