电脑CPU散热轴流风扇三维结构设计

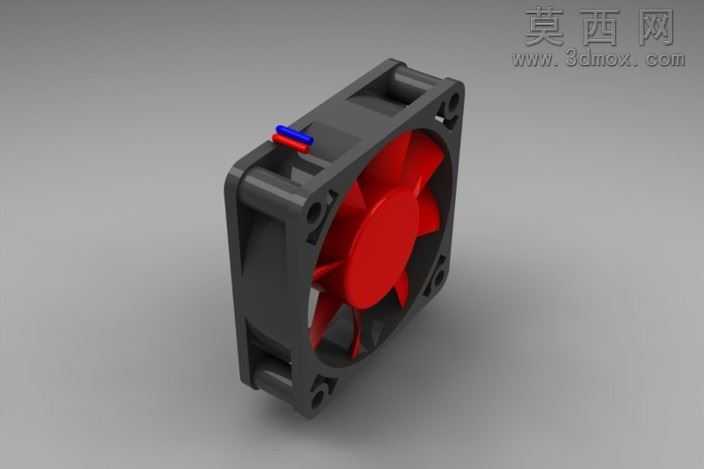

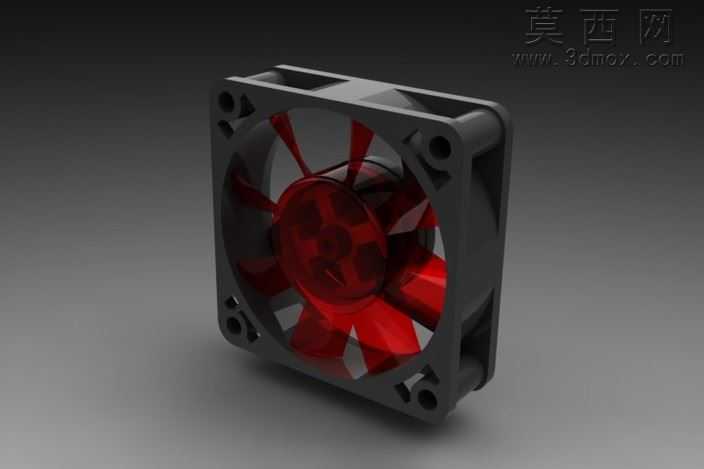

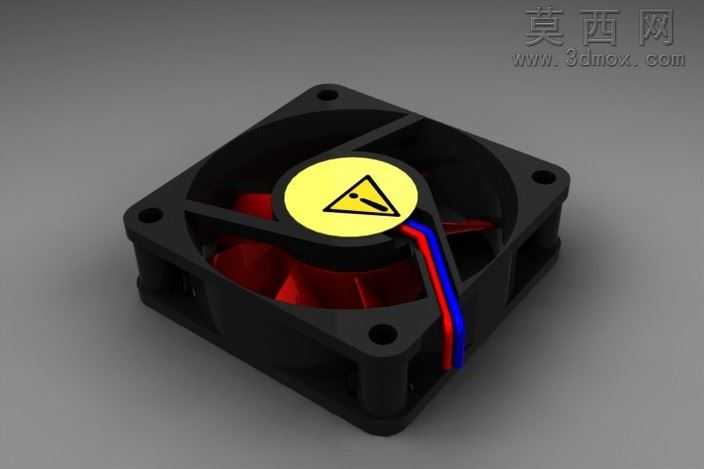

本作品为电脑CPU散热用轴流风扇的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先依据标准80mm机箱风扇的安装尺寸规范，绘制外框的二维截面草图，通过拉伸凸台命令生成方形外框主体，随后在外框四角定位安装孔位，通过切除拉伸生成带沉台的螺丝安装孔，保证孔位同轴度与安装间隙符合通用电脑散热配件的装配要求。外框内部的风道结构做了微弧过渡处理，建模时通过放样命令衔接外框内壁与扇叶容纳腔，减少风阻损耗。扇叶部分采用七叶红色半透明结构设计，建模时先绘制单个扇叶的翼型截面曲线，通过曲面放样生成单个扇叶实体，再通过圆周阵列命令围绕中心轮毂均匀排布，扇叶的倾斜角度经过反复参数调整，兼顾风压与静音表现，中心轮毂部分做了圆弧过渡处理，与扇叶根部顺滑衔接，避免应力集中。中心转轴与轴承安装位通过旋转凸台命令生成，预留了标准电机的装配间隙，外框侧边的走线槽通过切除命令生成，方便供电线材的排布固定。材质与渲染阶段，外框赋予哑光黑色阻燃PC塑料材质，调整材质的粗糙度与反射参数，还原工程塑料的哑光质感；扇叶部分赋予半透明红色PC材质，添加轻微的折射与透光参数，模拟半透明扇叶在光线照射下的通透质感；中心转轴部分赋予金属哑光材质，还原金属转轴的细腻金属光泽。渲染时采用三点布光方案，主光源从侧上方打亮扇叶主体，辅光源补全暗部细节，背光源勾勒外框轮廓，最终呈现出接近实物的视觉效果。设计过程中充分考虑了风扇的实际装配需求，所有安装尺寸、配合间隙均参照行业通用标准设定，结构上兼顾散热性能与运行稳定性，扇叶的曲面造型经过优化，能够在保证足够风量的同时降低转动时的气流噪音，外框的加强筋结构提升了整体结构强度，避免长期运行产生形变，整体模型结构完整，细节还原度高，可用于散热结构教学、产品外观展示以及相关配件的装配验证使用。
