船用耐压椭圆形密封人孔沙井结构

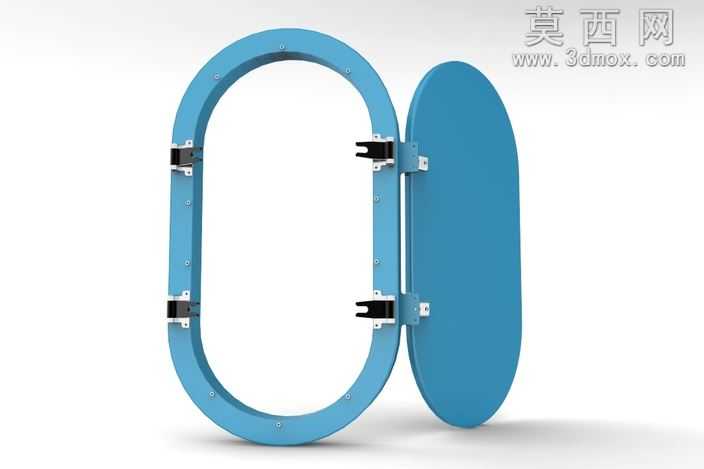

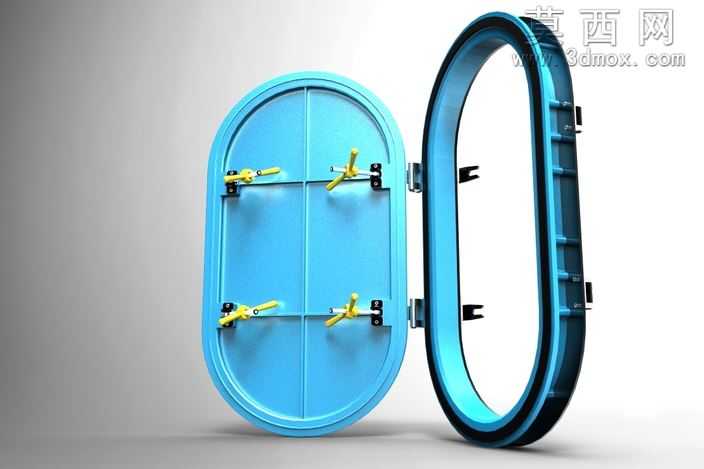

本作品为船用耐压椭圆形人孔沙井三维建模作品，整体采用长圆形椭圆轮廓设计，适配船舱、罐体等曲面壁面的安装需求，可有效降低曲面开孔带来的应力集中问题，提升结构整体承压能力。建模过程中首先基于人孔通用安装尺寸规范绘制基准草图，确定门框与门板的轮廓参数，通过拉伸、抽壳命令构建主体壁厚结构，针对门框与门板的配合面单独设计密封槽结构，预留密封胶条安装位，保证闭合后的水密、气密性能。门板与门框之间采用多组合页连接结构，建模时对合页的转轴、安装座进行单独零件建模后完成装配，保证开合动作的同轴度与转动顺畅度，同时在门框侧边设计对应卡扣位，与门板上的快开锁紧结构形成配合。锁紧结构采用四组偏心快压把手设计，每个把手单独建模完成后装配到门板预设的安装座上，通过偏心轴结构实现闭合时的压紧力施加，建模时对把手的握持段做了圆弧过渡处理，模拟实际产品的防滑握持造型，同时对锁紧卡扣的咬合深度做了参数化设置，保证锁紧后密封面的压紧量均匀分布。材质渲染阶段，门板主体采用亮蓝色船舶专用防护漆材质，调整材质的粗糙度与反光参数，模拟工业漆面的哑光带微反光质感；锁紧把手采用工程塑料加金属嵌件的材质表现，把手主体为明黄色工程塑料，转轴与卡扣部分做金属镀铬质感处理，门框边缘做深色橡胶密封边的材质表现，提升整体结构的真实感。结构设计上充分考虑实际使用场景的需求，椭圆形的轮廓设计既方便人员进出检修，又能在承压工况下让应力沿轮廓均匀分散，相比圆形人孔更适配狭长型安装空间，相比矩形人孔避免了直角处的应力集中问题；四组锁紧把手对称分布在门板上下区域，操作时可按对角顺序依次锁紧，保证密封面受力均匀，避免局部密封不严的问题。建模过程中对所有配合面做了间隙校验，保证开合过程中无结构干涉，密封槽的深度与宽度参数匹配常用的船用人孔密封胶条尺寸，具备实际生产参考价值，整体模型结构完整，零件装配关系清晰，可用于船舶配件教学、罐体人孔结构方案展示、检修通道结构设计参考等场景。
