加长柄蓝握把棘轮套筒扳手三维设计

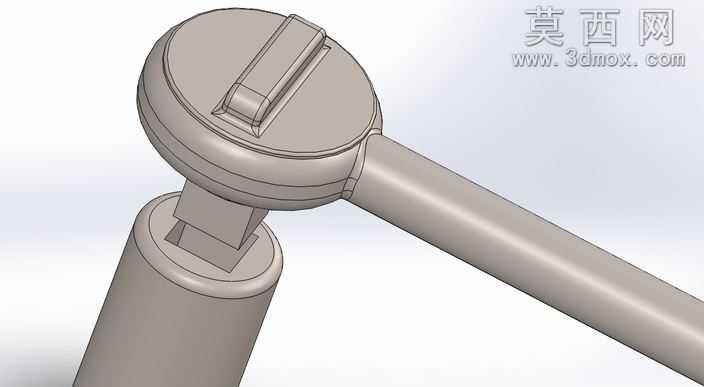

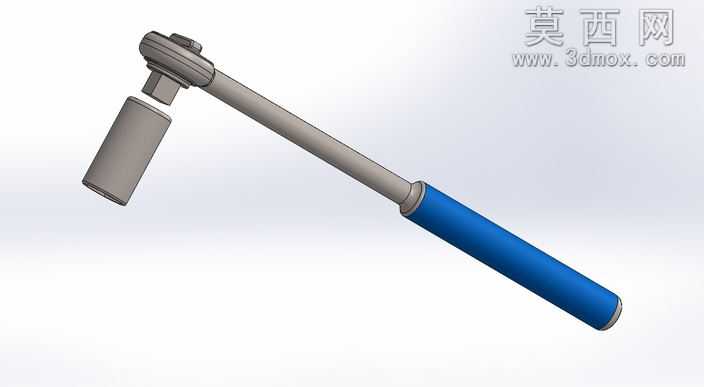

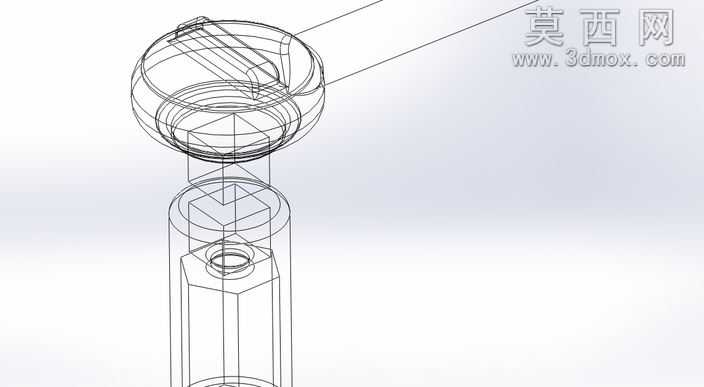

本作品为加长型棘轮套筒扳手的三维建模设计，采用SolidWorks完成全参数化建模流程，整体建模过程遵循机械五金工具的实际生产尺寸规范，还原真实产品的结构比例与功能细节。建模初期先梳理套筒扳手的核心组成结构，将整体拆分为棘轮驱动头、套筒接杆、加长操作杆、防滑握把四个独立模块，分别完成各模块的草图绘制与特征构建，再通过标准配合关系完成整体装配，确保各部件的连接逻辑符合实物的机械原理。棘轮驱动头部分重点还原了棘轮机构的单向锁止结构，通过圆周阵列齿形特征、拨块卡位结构的细节建模，还原棘轮头可单向驱动、反向空转的功能特性，驱动头与接杆的连接部位采用标准方榫结构建模，尺寸匹配通用套筒的接口规格，保证模型的结构合理性。套筒部分采用六边形内孔特征建模，外壁做防滑滚花细节处理，还原真实套筒的拆装适配特性；加长操作杆采用细长杆类特征构建，杆身做均匀的圆柱度处理，在与棘轮头、握把的连接部位做台阶轴过渡结构，还原金属杆身的加工工艺特征；尾部握把采用包覆式结构建模，外层蓝色防滑握套做细微的磨砂纹理质感处理，金属杆尾端做金属封边结构，区分不同部件的材质边界。材质渲染阶段，金属部件统一采用哑光镀铬金属材质，调整金属粗糙度参数还原五金工具表面的细腻金属光泽，避免过度反光造成的失真效果；蓝色握把部分采用橡塑材质参数，调整漫反射颜色为深邃工业蓝色，添加细微的凹凸纹理模拟防滑握套的表面触感，整体渲染采用柔和的工作室打光方案，多角度呈现扳手的结构细节与材质质感。设计过程中充分考虑手动工具的人机工程特性，加长杆的长度比例经过反复调整，既保证拆装作业时的力臂长度，又避免杆身过长造成的操作不便，握把的直径尺寸贴合人手握持的舒适范围，整体造型兼顾实用性与工业美感，可用于五金工具产品展示、维修作业场景模拟、机械拆装教学演示等多个场景。
