汽车卤素前照灯泡精细三维设计

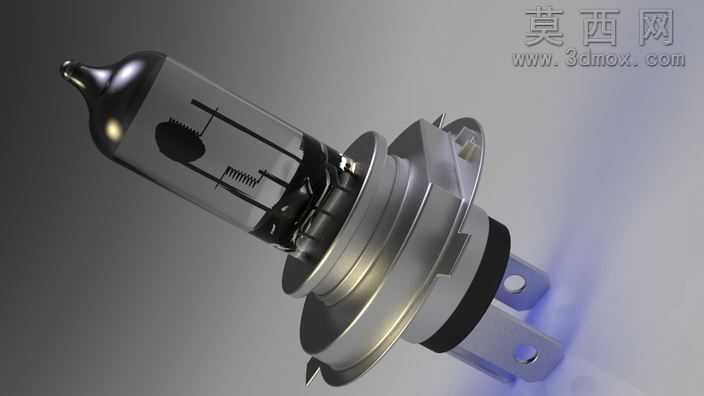

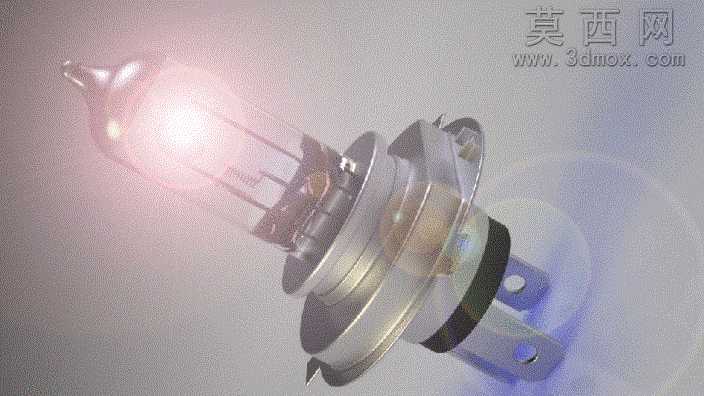

本作品为车用卤素前照灯泡的高精度三维建模成果，建模过程围绕实物的真实结构与工业生产标准展开，完整还原了卤素汽车灯泡的全部细节特征。建模阶段首先梳理产品的结构逻辑：灯泡整体分为玻璃泡壳、内部发光组件、金属灯头基座、定位插脚、密封橡胶圈几个核心部分，首先以旋转建模方式构建玻璃泡壳的曲面外形，精准还原泡壳前端的收尖造型与中段的圆柱过渡形态，保证泡壳的壁厚均匀符合真实产品的玻璃加工工艺要求。内部发光组件部分，分别构建了钨丝灯丝、灯丝支撑金属架、遮光钼片结构，对钨丝的螺旋缠绕形态做了精细化建模，还原灯丝的排布角度与支撑结构的固定点位，真实呈现卤素灯的发光核心结构。金属灯头基座部分采用多特征组合建模，还原了金属基座的多层阶梯结构、表面的防滑滚纹、定位凸台的尺寸与角度，同时对基座上的安装定位缺口、固定卡扣结构做了1:1的尺寸还原，保证模型可以直接用于装配验证。密封橡胶圈部分采用柔性材质模拟的建模思路，还原橡胶圈的截面形态与装配位置，体现灯头与泡壳衔接处的密封结构。插脚部分精准还原了两个供电插脚的片体形态、插脚上的固定圆孔位置与尺寸，符合车用H7类灯泡的接口标准。材质渲染阶段，玻璃泡壳采用高透低反射的玻璃材质，添加轻微的烟熏旧化效果模拟使用后的泡壳状态，金属基座采用磨砂镀锌金属材质，还原金属表面的细微颗粒质感与金属反光特性，钨丝部分采用高反射耐高温金属材质，遮光片采用哑光黑色金属材质，橡胶圈采用哑光黑色橡胶材质，插脚部分采用亮面镀镍金属材质，不同材质的质感区分清晰，渲染时添加了柔和的环境光与侧方补光，突出金属部件的高光层次与玻璃的通透质感，整体模型结构严谨，细节完整，可用于汽车配件展示、车灯装配教学、产品结构验证等多个场景。
