汽车轮毂配套橡胶轮胎三维设计作品

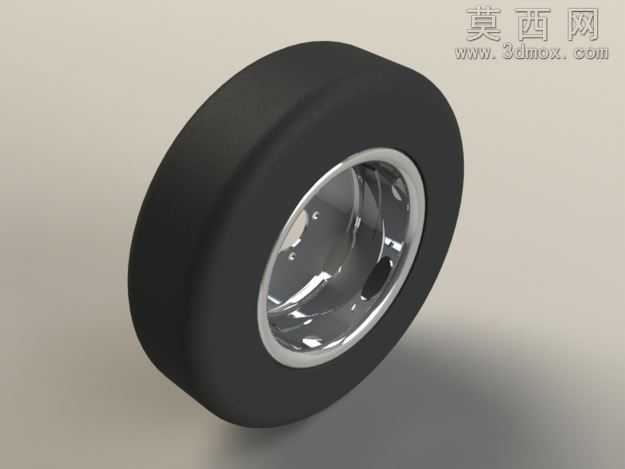

本作品为汽车行走系统核心部件的轮组三维设计，采用CATIA V5 R18平台完成全参数化建模，完整还原了乘用车辆配套轮胎与镀铬轮毂的装配结构。建模阶段首先以轮胎实际断面轮廓为基准绘制草图，通过回转特征生成轮胎基础胎体，再针对胎面、胎侧的细节特征进行精细化处理：胎面部分按照常规民用轮胎的花纹排布逻辑预留了花纹结构的设计基准，胎侧还原了真实轮胎的圆弧过渡形态，保证胎体与轮毂装配位置的尺寸精度，避免出现装配干涉问题。轮毂部分采用多特征组合建模方式，首先通过回转特征生成轮毂的基础轮辋结构，精准匹配轮胎胎圈的安装尺寸，再对轮辐部分进行曲面造型，还原了镀铬亮面轮毂的流畅曲面形态，对轮毂边缘的装饰亮边、中心安装孔、螺栓固定位等细节结构都做了1:1的结构还原，保证整体结构符合真实车轮的装配逻辑。材质与渲染阶段，针对轮胎与轮毂的不同材质特性做了区分设置：轮胎部分采用哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微磨砂质感，避免出现过度反光的失真效果；轮毂部分采用高反光镀铬金属材质，调整材质的反射率、高光参数模拟真实电镀铬层的镜面反光效果，同时在场景中添加柔和的环境光与补光，通过光影对比突出轮毂曲面的流畅弧度与金属质感，也让黑色橡胶轮胎的厚重质感得到充分体现。设计过程中严格遵循汽车车轮的实际尺寸比例，胎体厚度、轮辋宽度、轮毂中心孔位置都参考真实民用小车车轮的参数设置，既保证了模型的视觉真实感，也让模型具备结构参考价值，可用于汽车底盘装配教学、行走系统结构演示、车辆外观渲染素材等场景，模型导出时保留了完整的特征结构，可根据使用需求调整轮胎花纹细节、轮毂造型样式，适配不同车型的轮组设计需求。
