北约标准战术附件安装导轨三维结构

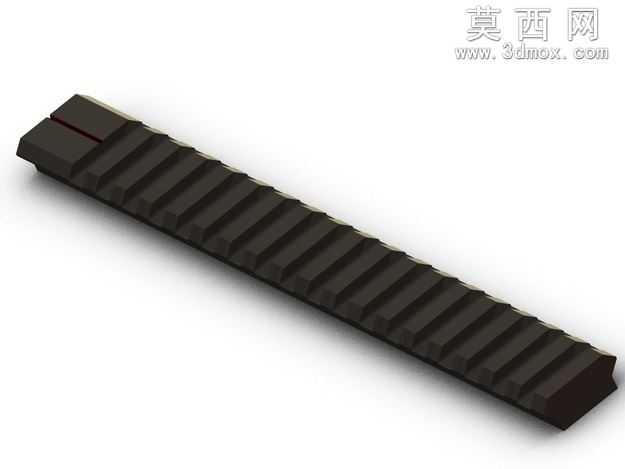

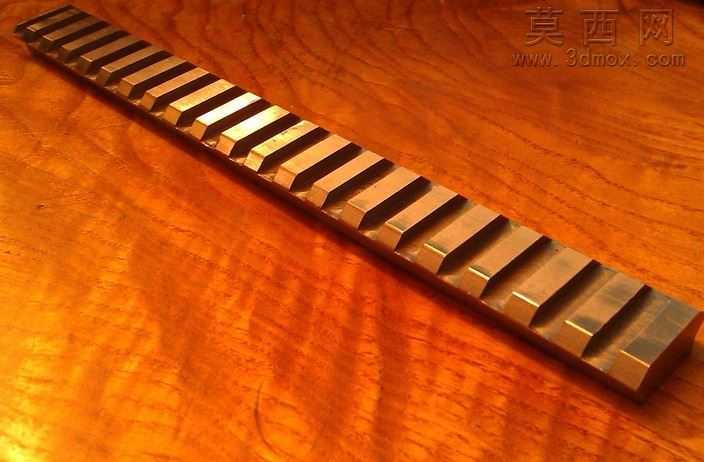

本模型为北约标准战术附件安装导轨，建模阶段以公制单位体系为基准完成尺寸重构，区别于传统英制皮卡汀尼导轨的公差设定，在建模过程中对导轨齿距、卡槽深度、顶面接触平面度、底部V型定位角的尺寸做了针对性的公差适配调整，确保兼容标准皮卡汀尼附件的同时，满足公制加工体系的量产精度要求。建模时首先绘制导轨的主体拉伸轮廓，以等距阵列命令完成连续防滑齿结构的排布，每一个齿的拔模角度、齿顶圆角、齿根过渡圆弧都做了统一参数化约束，避免阵列后出现特征变形或几何错误；导轨两端的安装定位槽采用切除拉伸命令生成，槽内的定位凸台做了0.2mm的工艺倒角处理，还原实际加工中的去毛刺工艺特征。材质渲染阶段选用哑光硬质阳极氧化铝合金材质，调整材质的粗糙度参数至0.6，金属度参数0.8，添加细微的表面颗粒纹理模拟真实导轨表面的氧化层质感，在导轨顶面接触区域做轻微的高光弱化处理，还原长期使用后的摩擦磨损视觉效果；场景布光采用三点布光方案，主光源从侧上方45度投射，打出导轨齿槽的清晰明暗层次，辅光源补亮暗部避免死黑，轮廓光勾勒导轨侧边的棱线，突出整体的长条型结构特征。结构设计上，导轨主体为一体化长条结构，连续的横向齿槽为附件提供均匀的锁紧定位点，底部的V型定位面可与安装基座实现精准贴合，保证附件安装后的同轴度与重复定位精度，两端的凹槽结构用于安装固定压块，可实现导轨在不同平台上的快速装拆。设计过程中重点验证了导轨与标准战术附件的配合间隙，对齿面的接触面积做了优化，在保证锁紧强度的前提下降低装拆阻力，同时对导轨的壁厚做了均匀化处理，避免应力集中导致的结构变形，整体模型完整还原了北约战术导轨的核心结构特征，可用于枪械配件结构展示、战术装具方案设计、相关配件的适配验证等场景，模型特征完整无破面，几何约束清晰，可直接导入工程软件做进一步的结构校核或加工出图使用。
