T3步枪弹匣主体塑料结构三维建模

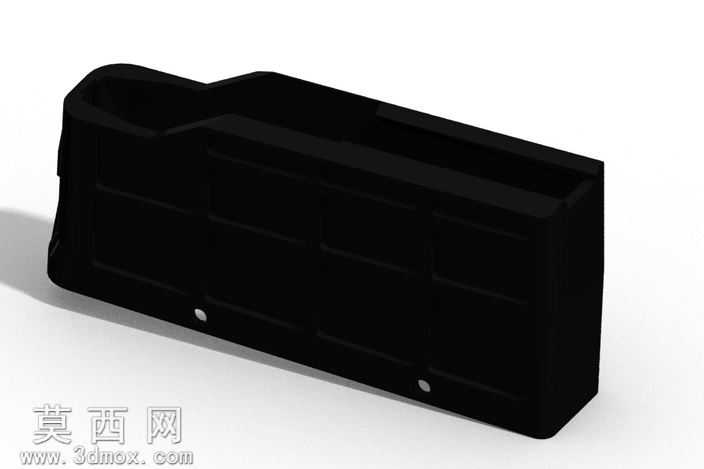

本次建模对象为T3步枪弹匣的主体壳体结构，采用SolidWorks软件完成全参数化三维建模，整体围绕塑料注塑成型的工艺特性展开结构设计，还原了长行程大容量弹匣的典型外形特征。建模初期先梳理弹匣的功能逻辑：作为供弹系统的核心承载部件，主体需要兼顾容弹空间、结构强度与轻量化需求，因此首先绘制主体的外轮廓草图，以弹匣的安装定位基准为原点，勾勒出适配枪械握把与供弹口的异形侧边曲线，曲线过渡处全部采用圆角处理，避免注塑成型时出现应力集中，同时贴合实际枪械的人机握持弧度。主体壳体采用薄壁结构设计，壁厚均匀控制在2mm，符合PP工程塑料注塑的壁厚要求，避免成型后出现缩痕、缺料等缺陷。壳体外表面设计有六处内凹的方格加强筋结构，既可以提升壳体的侧向抗挤压强度，减少长弹匣受力变形的概率，也能在握持时增加摩擦力，方便快速更换弹匣。壳体底部预留了两个定位安装孔，用于装配弹匣底盖，孔位做了沉台设计，保证装配后紧固件不突出外表面。建模过程中对壳体内部的容弹通道做了等距偏移处理，保证内壁光滑无凸起，适配弹药的排列输送轨迹，同时在上部与枪械供弹口衔接的位置做了收口导向结构，方便弹药顺利进入供弹位置。渲染阶段采用哑光黑色工程塑料材质，添加细微的磨砂纹理质感，还原军用塑料弹匣的真实表面效果，通过环境光遮蔽效果凸显加强筋与安装孔的结构细节，整体模型完整还原了塑料弹匣主体的结构特征，可用于枪械结构演示、3D打印验证或注塑模具设计参考，建模过程中未使用复杂的第三方插件，全部采用基础的拉伸、切除、圆角、抽壳等特征命令完成，模型特征树清晰可编辑，可根据需求调整壁厚、尺寸等参数适配不同的设计场景。
