七寸触控屏防护固定安装结构件

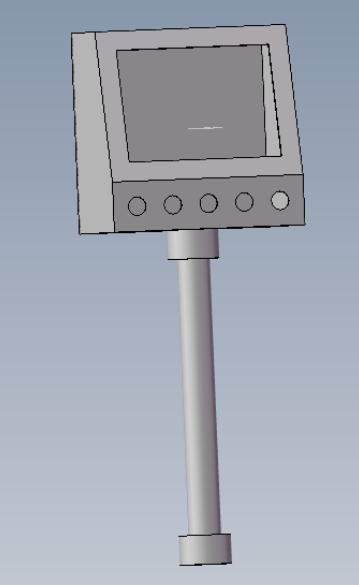

在工业控制终端、小型设备人机交互工位的现场布设中，触控屏的安装防护一直是结构设计环节容易被忽略却直接影响设备使用寿命的细节。这套七寸触控屏安装结构，核心解决的是外露触控屏在车间环境下的固定、防护与走线兼容问题，区别于市面上通用的面板安装卡扣结构，它采用了主体盒体加延伸定位轴的组合形式，适配需要将触控屏外伸安装、避开设备主体操作干涉的工位场景。

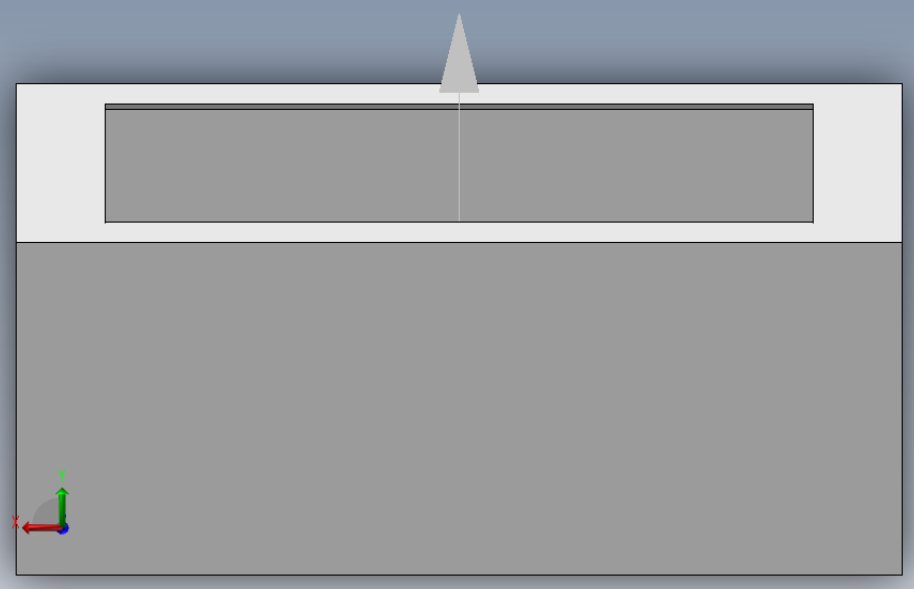

从实际使用场景来看，这类安装结构常应用在小型自动化设备的操作端、流水线旁的独立人机工位、检测设备的观测操作位，这类场景往往不具备将触控屏嵌入设备柜体的条件，或是操作人员需要在不同站位观察屏幕内容，外伸式的安装结构能让屏幕位置更贴合操作人员的视线高度，减少长期操作的颈部疲劳。主体盒体的内腔尺寸完全匹配常规七寸电阻、电容触控屏的安装孔位，预留的屏幕嵌入深度刚好覆盖屏幕侧边的电路板与排线区域，避免车间内的金属碎屑、切削液飞溅直接接触屏幕电路，盒体边缘做了小角度的斜切处理，一方面减少边角的应力集中，避免安装过程中磕碰掉漆或是产生锐边划伤操作人员，另一方面斜切面能让屏幕的可视角度在侧方站位时也不会被盒体边框遮挡。

设计过程中首先考量的是安装边界的适配性，延伸出的定位轴直径与长度经过多场景验证，既可以直接穿入设备支架的安装孔通过顶丝固定，也能搭配旋转轴套实现屏幕角度的俯仰调节，轴体内部做了中空走线通道，屏幕的供电线、通讯线可以从轴内穿入设备主体，避免外露线缆被拉扯、被车间工件剐蹭破损。盒体的壁厚选取兼顾了结构强度与整体重量，采用金属材质加工时壁厚不会过薄导致按压屏幕时盒体产生形变，采用工程塑料注塑时也能保证常温环境下的结构刚性，不会因为长期受屏幕重力影响出现安装位下垂的问题。

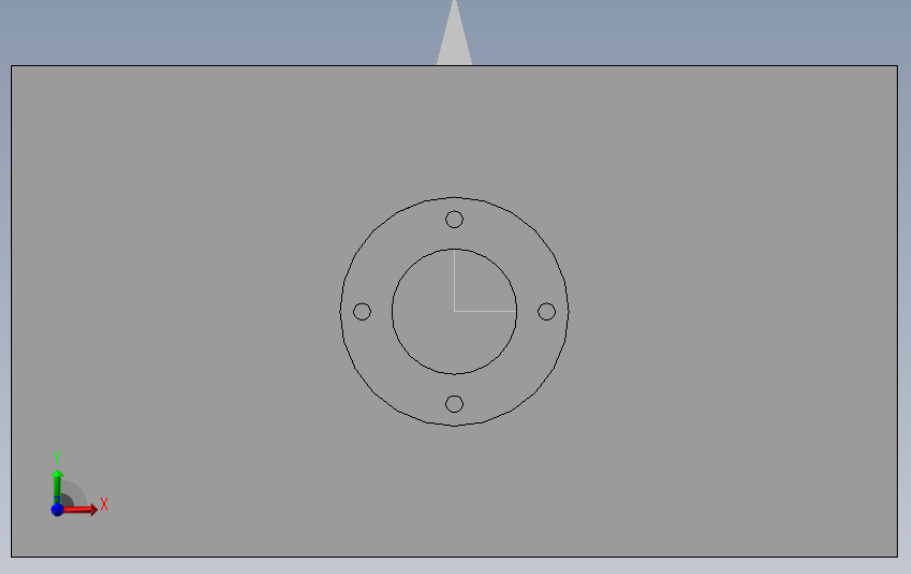

固定支架的连接位置做了沉孔设计，紧固螺丝安装后不会突出盒体表面，既避免螺丝突出剐蹭操作人员，也能让盒体外壁更易清洁，在有粉尘、少量油污的车间环境下，平整的外壁不会积存脏污，日常维护只需擦拭表面即可。盒体与屏幕接触的内边缘预留了密封胶条的安装槽，在有防潮、防少量泼溅需求的工位，可以加装薄型橡胶密封胶条，提升整体的防护等级，不需要额外修改盒体的主体结构。

从安装流程来看，现场装配时不需要复杂的专用工装，先将触控屏排线穿过中空轴体，再把屏幕嵌入盒体内腔，用配套的自攻螺丝从盒体背部的固定孔将屏幕锁紧，之后将延伸轴穿入预设的支架安装位，调整好屏幕的朝向与俯仰角度后锁紧顶丝即可完成安装，整个装配过程单人即可完成，不需要多人配合对位。针对不同设备的安装需求，轴体的长度可以根据实际安装距离做调整，不需要改动盒体的主体模具或是加工模型，只需要调整轴段的拉伸长度即可快速适配不同的安装间距，减少了衍生型号的重复建模工作量。

在结构强度验证层面，盒体与轴体的连接位置做了加厚的过渡圆角，避免长期受屏幕重力产生应力断裂，常规使用场景下，即使操作人员偶尔倚靠屏幕操作，也不会出现连接位置开裂、轴体变形的问题。盒体背部预留了可选的透气阀安装位，在温差较大的使用场景下，可以加装透气阀平衡盒体内外的气压差，避免因为温度变化导致盒体内部结露，影响屏幕电路的正常运行。

不同于嵌入式安装的屏框结构，这种外伸式安装盒不需要在设备柜体上开大尺寸的安装孔，对于后期改造加装触控屏的老旧设备来说，不需要对原有柜体进行大规模的切割加工，只需要在柜体上钻出供走线和轴体固定的小孔即可完成加装，大幅降低了老旧设备人机改造的施工难度，也不会破坏原有柜体的防护性能。
